144
MANUALE D'INSTALLAZIONE E D'USO

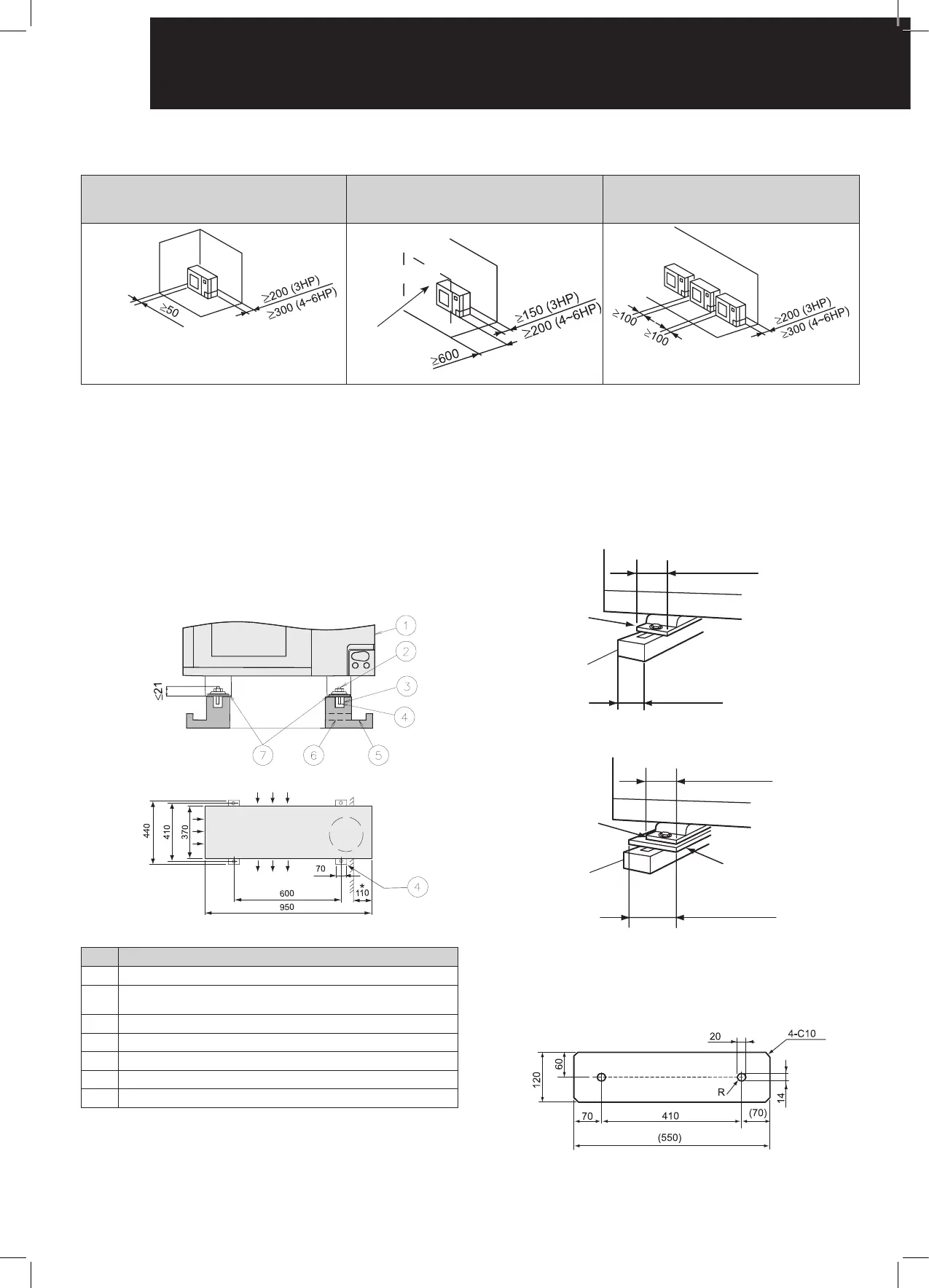

10.1.1. SPAZIO DI INSTALLAZIONE
(Unità: mm)
a) Caso in cui la parte superiore è aperta.
(unità singola)
b) Caso in cui sono aperti la parte superiore
e uno dei due lati (ostacoli sul lato
anteriore). (unità singola)
c) Parte superiore aperta. (unità multipla)
Muro del lato
anteriore
Lo spazio sul lato del coperchio di servizio
deve essere superiore ai 100 mm
- Non sovrapporre più di due unità in altezza.
10.1.2. CONDIZIONI PER IL PUNTO DI INSTALLAZIONE
¡ Base di appoggio in cemento
1. Si consiglia una base di appoggio livellata e alta oltre 100-300 mm
sul livello di calpestio.
2. Per far scorrere regolarmente il drenaggio, predisporre uno scolo
intorno alla base di appoggio.
3. Per installare l’unità esterna, ssarla con perni di ancoraggio M10.
4. Nel caso di un’installazione su tetto o su veranda, ricordare che
a volte l’acqua di drenaggio si trasforma in ghiaccio nelle fredde
mattinate. Di conseguenza, evitare di predisporre il drenaggio in
un’area frequentata da persone perché diventerebbe scivolosa.
*Spazio per la tubazione verso il basso
N. Descrizione
Unità esterna
Tagliare questa parte di perno. In caso contrario risulta difcile
rimuovere il coperchio di servizio.
Foro in malta (Ø100 x prof. 150)
Perno di ancoraggio M10 (foro Ø12,5)
Drenaggio (largh. 100 x prof. 150)
Drenaggio
Cuscinetto antivibrazioni
NOTA:
Una volta accertatisi che sia disponibile uno spazio equivalente
alla dimensione indicata dal simbolo *, sarà possibile eseguire
senza difcoltà la posa della linea dal fondo senza interferenze
con il piano di fondazione.
5. L’intera base dell’unità esterna deve essere installata su un piano
di appoggio. Se si utilizza un tappeto antivibrazioni, questo deve
essere posizionato nello stesso modo. Se si installa l’unità esterna
su un telaio fornito sul campo, utilizzare piastre di metallo per
regolare la larghezza del telaio e realizzare un’installazione stabile,
come mostrato nella gura successiva.
Dimensioni piastre di metallo consigliate
- (non in dotazione) Materiale: Piastra d'acciaio omogeneo laminata
a caldo
- (SPHC) Spessore piastra: 4,5 T
Lo spazio sul lato del coperchio di servizio
deve essere superiore ai 100 mm
100 mm
Larghezza base dell'unità esterna
Unità esterna
instabile
Telaio
60mm
Larghezza telaio
(non in dotazione)
NON CORRETTO
CORRETTO
Unità esterna
stabile
100 mm
Larghezza base dell'unità esterna
Telaio
100 mm o più
Piastra di metallo
PMML0197_r0_04-10.indb 144 08/07/2010 9:23:12
