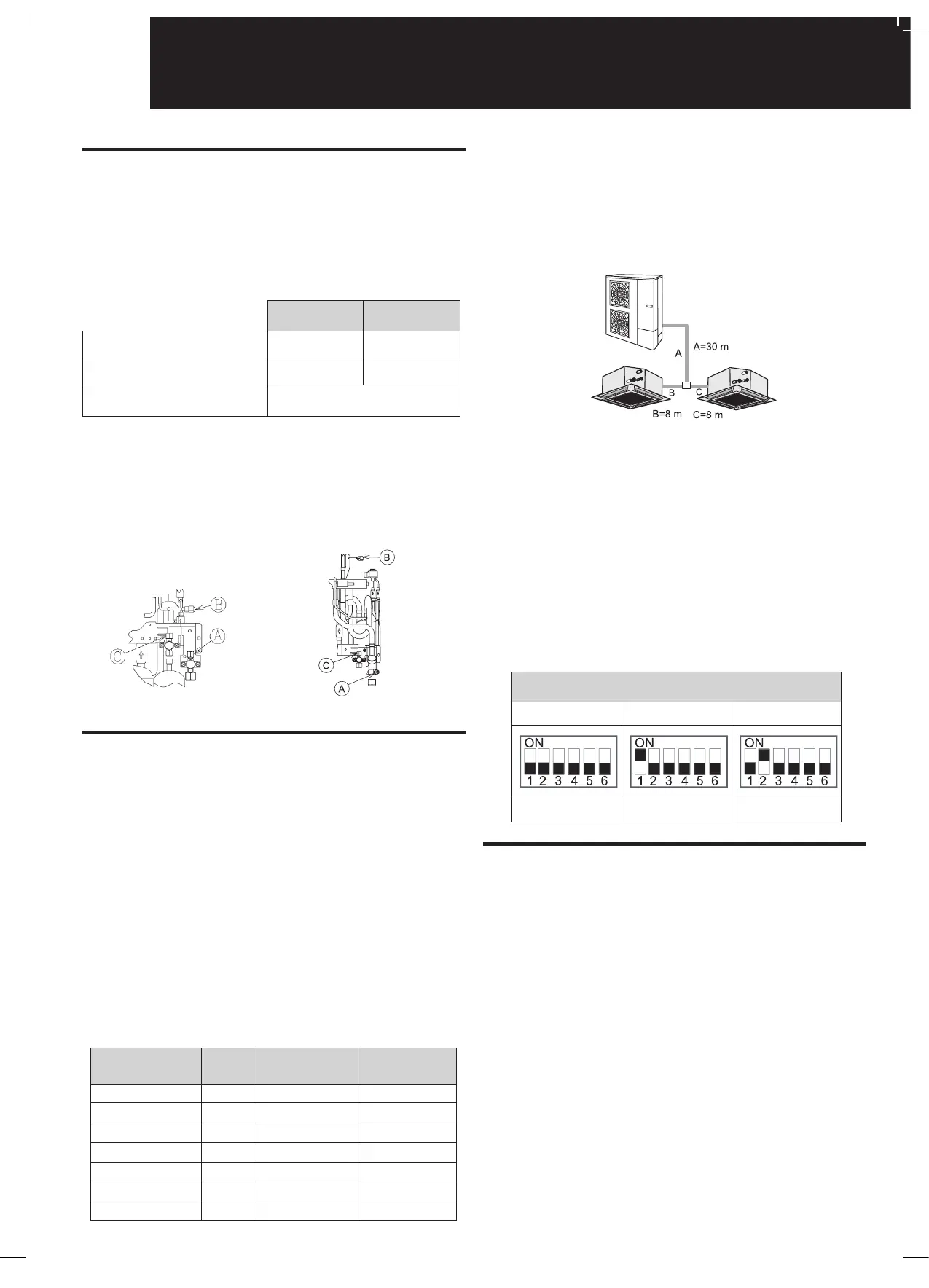

11.5. CONTROLLO DELLA PRESSIONE CON
GIUNTO DI RITEGNO
Quando si misura la pressione, utilizzare il giunto di ritegno della valvola
di arresto della linea del gas (A) e il giunto di ritegno della linea del liquido
(B), nella gura sottostante.
Quindi collegare il manometro secondo la tabella sotto riportata perché
la pressione del lato alto e quella del lato basso cambia a seconda del
tipo di funzionamento.
Modalità di
raffreddamento
Modalità di
riscaldamento
Giunto di ritegno valvola di arresto
gas “A”
Bassa pressione Alta pressione
Giunto di ritegno linea “B” Alta pressione Bassa pressione
Giunto di ritegno valvola di arresto
liquido “C”
Esclusivamente per pompa a vuoto
e carica del refrigerante
NOTA:
Fare attenzione a non schizzare le parti elettriche di refrigerante
e olio durante la rimozione dei essibili per la carica.
RAS-5H(V)RNM1E
RAS-3HVRNME
Le immagini sottostanti mostrano
gli esempi di 3 e 5 HP
11.6. QUANTITÀ DI CARICA DEL REFRIGERANTE
Le Unità esterne sono state caricate con refrigerante per ℓ(m) Lungh.
totale effettiva linea È necessaria una carica aggiuntiva di refrigerante,
nei sistemi con una lunghezza effettiva della linea superiore ℓ(m).
1. Determinare la quantità di refrigerante aggiuntivo in base alla
procedura seguente e caricarla nel sistema.
2. Registrare la quantità di refrigerante aggiuntivo per facilitare le
successive attività di servizio.
ATTENZIONE:
Durante le operazioni di carica del refrigerante, effettuare
attentamente la misurazione delle quantità da caricare.
Una carica di refrigerante eccessiva o insufciente può causare
problemi al compressore
Se la lunghezza effettiva della linea è inferiore a 5 m, contattare
il distributore di ducia.
La quantità di refrigerante già caricata nell'unità esterna (Wo Kg)
è il parametro successivo:
MODELLO UNITÀ
ESTERNA
Wo (Kg)
Lunghezza
senza carico ℓ(m)
Fattore carica
aggiuntiva (P)
RAS-3HVRNME 2,4 30 0,04
RAS-4H(V)RNM1E 3,9 30 0,06
RAS-5H(V)RNM1E 3,8 30 0,06
RAS-6H(V)RNM1E 3,8 30 0,06
RAS-4HVRNS1E 2,8 20 0,04
RAS-5HVRNS1E 2,9 30 0,06
RAS-6HVRNS1E 2,9 30 0,06
a) È necessario aggiungere refrigerante quando L è maggiore rispetto
alla lunghezza senza carico mostrata nella tabella sopra riportata.
Calcolare la quantità aggiuntiva nel modo indicato di seguito:
L= A+B+C= 30+8+8= 46
RCI-2.0FSN2E
RCI-2.0FSN2E
RAS-4HVRNM1E
- La lunghezza senza carico ℓ: per 4HVRNM1E è di 30 m, in base
alla tabella precedente.
- Il valore di correzione aggiuntivo P: per 4HVRNM1E, è “0,06” in
base alla tabella precedente.
- La quantità di carica aggiuntiva W sarà:
W= (L-ℓ) x P = (46-30) x 0,06 = 0,96 (kg)
b) Caricare la quantità W calcolata per a)
c) Impostazione di DSW lunghezza tubo.
L'impostazione DSW2 è necessaria solo quando la lunghezza linea
refrigerante è inferiore a 5 m o superiore a 30 m. L'impostazione
della lunghezza linea deve essere realizzata come mostrato di
seguito.
(Il simbolo nella tabella che segue mostra la posizione di DSW)
DSW2 su PCB1 esterno
Impostazione
di fabbrica
Impostazione
di fabbrica
Impostazione
di fabbrica
Lunghezza linea: 5 m
o inferiore
Lunghezza linea: 30 m
o superiore
11.7. SVUOTAMENTO DEL REFRIGERANTE
Quando il refrigerante deve essere raccolto nell'unità esterna a causa
del trasferimento dell'unità interna/esterna, raccogliere il refrigerante
come indicato di seguito:
1. Collegare il connettore a manometro alla valvola di arresto del gas
e alla valvola di arresto del liquido.
2. Attivare l'alimentazione
3. Impostare il pin DSW1-1 del PCB dell'unità esterna su “ON” per la
modalità di raffreddamento. Chiudere la valvola di arresto del liquido
e raccogliere il refrigerante.
4. Quando la pressione sul lato bassa pressione (valvola arresto gas)
è -0,01 MPa (-100 mmHg), realizzare immediatamente le procedure
indicate di seguito.
− Chiudere la valvola di arresto del gas.
− Disattivare il pin DSW-1-1 sul lato OFF (per arrestare il
funzionamento dell'unità).
5. Disattivare l'alimentazione.
ATTENZIONE:
Misurare la bassa pressione con il manometro e fare in modo
che non vada al di sotto di -0,01 MPa. Se la pressione è inferiore
a -0,01 MPa, il compressore potrebbe essere difettoso.
