159
MANUALE D'INSTALLAZIONE E D'USO
ITALIANO
15.2. PROVA DI FUNZIONAMENTO DAL LATO UNITÀ ESTERNA
Di seguito è illustrata la procedura della prova di funzionamento
dal lato dell'unità esterna. L'impostazione di questo interruttore
DIP è disponibile con l'alimentazione attivata.
ATTENZIONE:
− Non toccare le parti elettriche durante le operazioni
sugli interruttori del PCB.
− Non applicare né levare il coperchio di servizio quando
l'alimentazione elettrica dell'unità esterna è attivata
e l'unità è in funzione.
− Disattivare tutti gli interruttori DIP del DSW1 al termine
della prova di funzionamento.

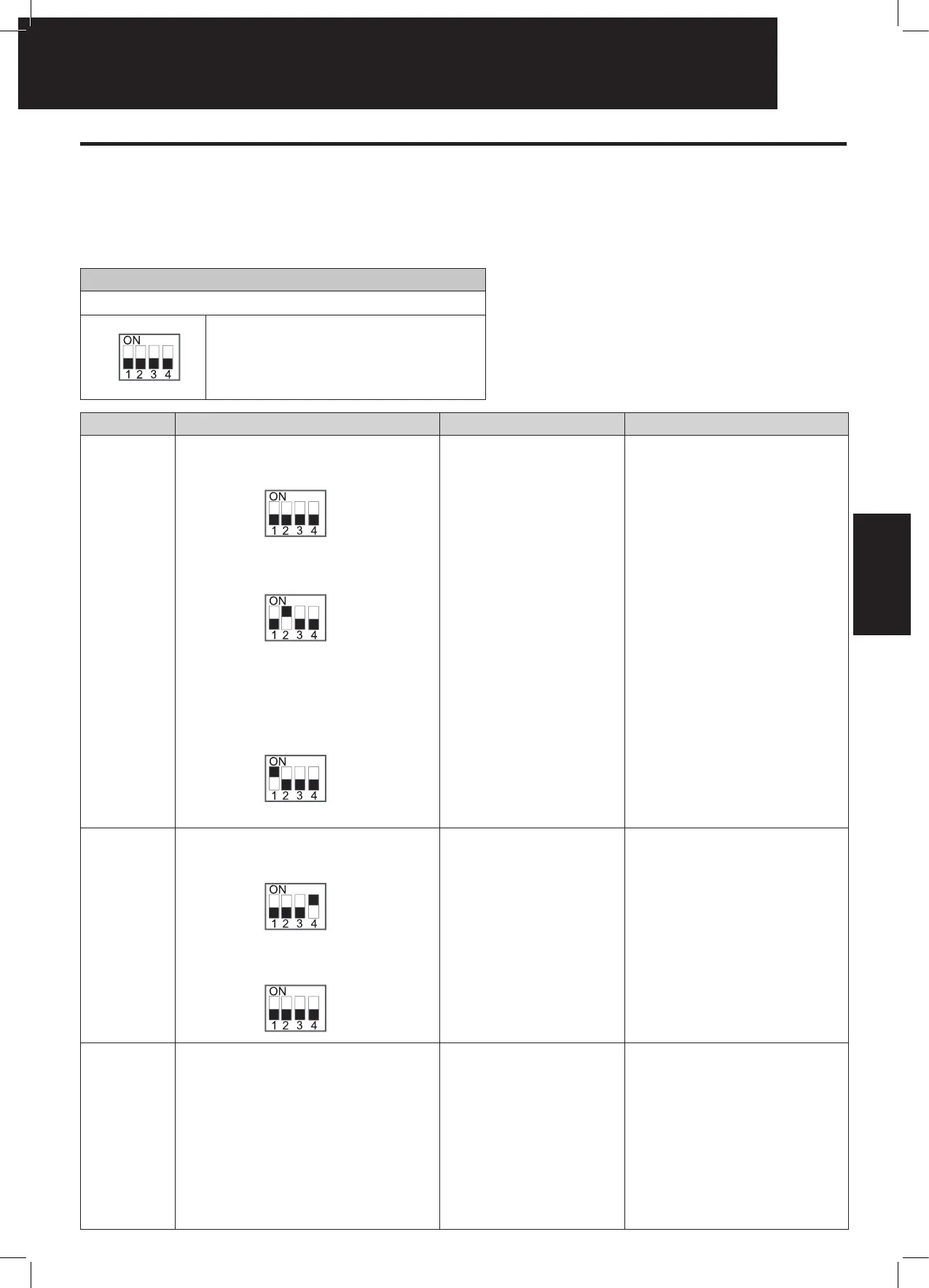

Impostazione degli interruttori DIP (prima della spedizione)
DSW1
Interruttore per l'impostazione delle operazioni di servizio e delle funzioni
1. Prova di funzionamento
2. COOL/HEAT
Impostazione (ON: modalità di riscaldamento)
3. OFF (sso)
4. Disattivazione manuale del compressore
Funzionamento Impostazione degli interruttori DIP Funzionamento Note
Prova di
funzionamento
Impostazione della modalità operativa:
Raffreddamento: impostare DSW1-2
su OFF.
Riscaldamento: impostare
DSW1-2 su ON.
Avvio prova di funzionamento:
Impostare DSW1-1 su ON: l'operazione
viene avviata dopo circa 20 secondi.
Durante la modalità di riscaldamento,
lasciare DSW1-2 su ON
↓
L'unità interna inizia
automaticamente a
funzionare quando viene
impostata la prova di
funzionamento dell'unità
esterna.
L'operazione di ON/OFF può
essere eseguita mediante
il dispositivo di controllo
remoto o il DSW1-1 dell'unità
esterna.
L'operazione viene eseguita
ininterrottamente per 2 ore
senza richiesta termica-OFF.
NOTA:
Il tempo di funzionamento
del TEST RUN può essere
aumentato premendo
l'interruttore del tempo
sul controllo remoto.
Accertarsi che le unità interne inizino a
funzionare conformemente alla prova
di funzionamento dell'unità esterna.
Se la prova di funzionamento viene
avviata dall'unità esterna e interrotta
dal dispositivo di controllo remoto,
verrà annullata la funzione di prova
del controllo remoto. Non verrà
invece annullata la funzione di prova
dell'unità esterna.
Se più unità interne sono collegate
tramite un unico dispositivo di
controllo remoto, tutte inizieranno
la prova di funzionamento
contemporaneamente. Pertanto,
se si desidera escludere la prova
di funzionamento per determinate
unità interne, disattivarne la relativa
alimentazione. In questi casi
potrebbe vericarsi uno sfarfallio
dell'indicazione “TEST RUN”
sul dispositivo di controllo remoto,
ma non indicherà un'anomalia.
Per l'esecuzione della prova di
funzionamento da dispositivo di
comando remoto non è necessario
impostare il DSW1.
Disattivazione
manuale del
compressore
Impostazione:
Disattivaz. manuale compressore:
impostare DSW1-4 su ON.
Attivazione compressore:
impostare DSW1-4 su OFF.
Quando DSW1-4 è
impostato su ON durante
il funzionamento del
compressore, questo
cessa immediatamente
di funzionare e l'unità
interna entra in condizione
di richiesta termica-OFF.
Quando il DSW1-4
è impostato su OFF,
il compressore inizia
a funzionare dopo
l'annullamento della
protezione a tempo di
3 minuti.
L'attivazione/disattivazione del
compressore non devono essere
ripetute con frequenza.
Sbrinamento
manuale
Avvio della modalità di sbrinamento manuale
Premere PSW1 per più di 3 secondi durante
la modalità di riscaldamento: la modalità di
sbrinamento verrà avviata dopo 2 minuti.
Questa funzione non è disponibile nei
primi 5 minuti dall’avvio della modalità di
riscaldamento.
Termine della modalità di sbrinamento
manuale
La modalità di sbrinamento viene terminata
automaticamente e viene avviata la modalità
riscaldamento.
Lo sbrinamento è disponibile
indipendentemente dalla
condizione di brina e dalla
durata totale della modalità
di riscaldamento.
La modalità di sbrinamento
non viene eseguita quando
la temperatura dello
scambiatore di calore
esterno è superiore a 10 °C,
l'alta pressione è superiore
a 3,3 MPa (33 kgf/cm
2
G)
o Richiesta termica-OFF.
La modalità di sbrinamento non deve
essere ripetuta frequentemente.
PMML0197_r0_04-10.indb 159 08/07/2010 9:23:31
