HANDBOK FÖR INSTALLATION OCH ANVÄNDNING

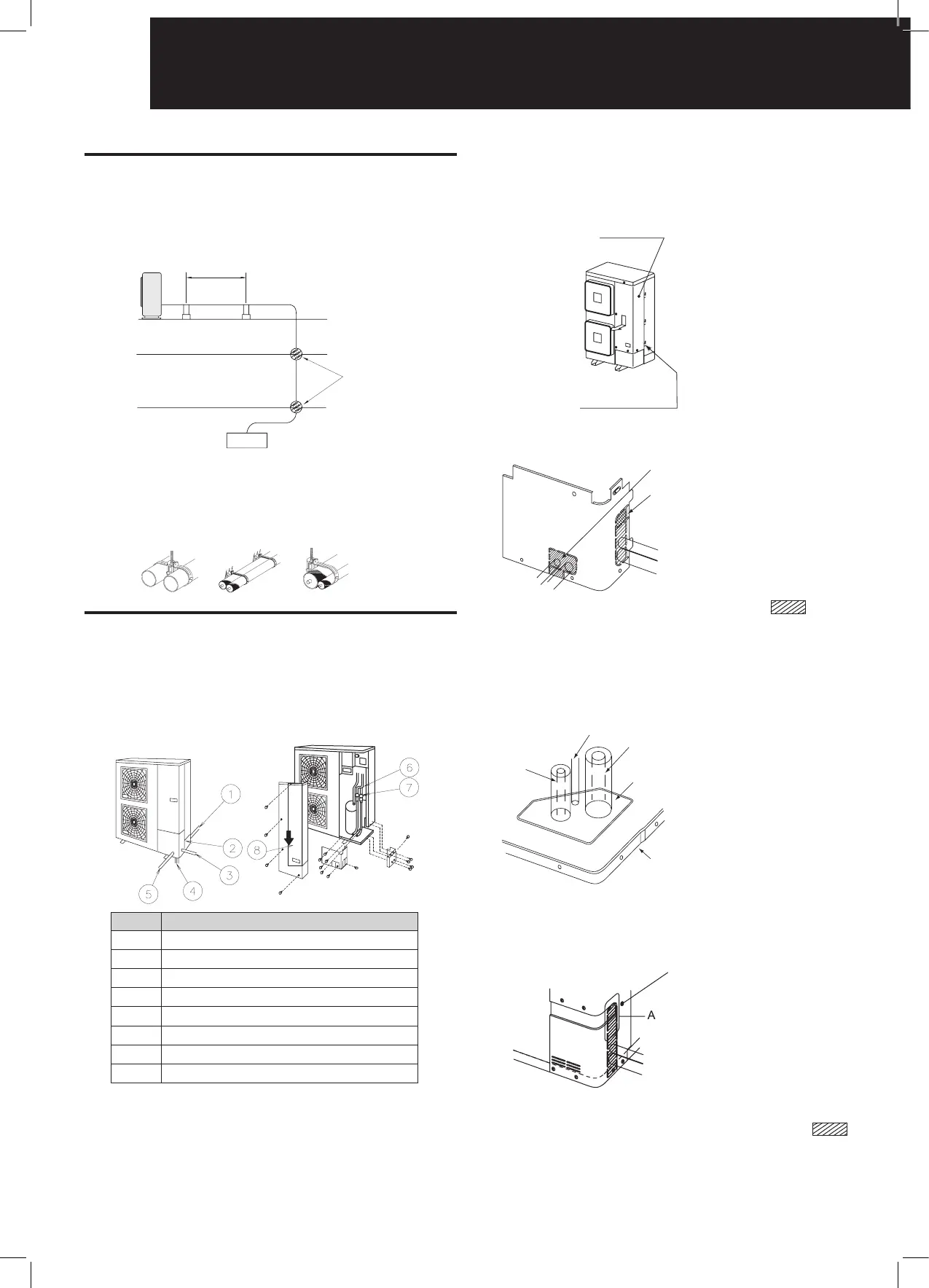

11.2. UPPHÄNGNING AV KYLRÖR
Häng upp kylrören vid vissa punkter och se till att kylrören inte vidrör
svaga delar av byggnaden, som väggar, tak och dylikt ...
(Om kylrören ligger an kan onormala ljud uppstå på grund av rörens
vibrationer. Var extra noga om rören är korta.)
Fäst inte kylrören direkt med metallfästena (kylrören kan expandera
och dra ihop sig).
Några olika metoder för upphängning visas nedan.
11.3. RÖRANSLUTNING FÖR
UTOMHUSENHETEN
1. Rören kan anslutas från fyra håll. Gör hål i rörskyddet eller höljet för
att kunna föra igenom rören. Ta bort rörskyddet från enheten och gör
hål genom att skära bort längs linjerna på baksidan, eller med hjälp
av en skruvmejsel. Ta bort ojämnheter med en avbitare och fäst
isolering (medföljer ej) för att skydda rör och kablar.
VARNING!
Anmärkningar ang. att öppna/stänga serviceluckan:
Ta bort skruvarna enligt instruktionerna i guren ovan.
Tryck sakta ner luckan.
VIKTIGT!
Håll fast luckan med en hand när du tar bort skruvarna,
annars kan den slå igen.
¡ För rören på framsidan och sidorna
Om du använder kuggstång eller kabelrör kontrollerar du
storleken och tar bort delen efter öppningen.
VIKTIGT!
Fäst isolering (medföljer ej) för att skydda kablar och rör från att
skadas av plåtkanter.
¡ När det gäller de nedåtlutande rören
VIKTIGT!
Kablarna ska inte ha direktkontakt med rören.
¡ För röranslutning på baksidan
VIKTIGT!
Ta bort det rörskyddet på baksidan under det bakre höljet
och ta bort delen efter öppningen.
För upphängning
av tunga rör
För rördragning
längs väggen
För snabbinstallationer
1~15 m
Inomhusenhet
Brandsäkert
skydd
Nr Beskrivning
Röranslutning på baksidan
Rörhölje
Röranslutning på den högra sidan
Röranslutningens undersida (utbrytning)
Röranslutning på den främre sidan
Röranslutning
Stoppventil
Avlägsna serviceluckan i denna riktning
Hål för röranslutning framifrån
Hål för röranslutning från sidan
Gasrör
Utbrytningshål
Fundament
Kablar
Vätskerör
Servicelucka
Krok (tre ställen): två äktar
Krok (två ställen): en äkt
Bakre hölje
