194
BRUGER- OG MONTERINGSVEJLEDNING

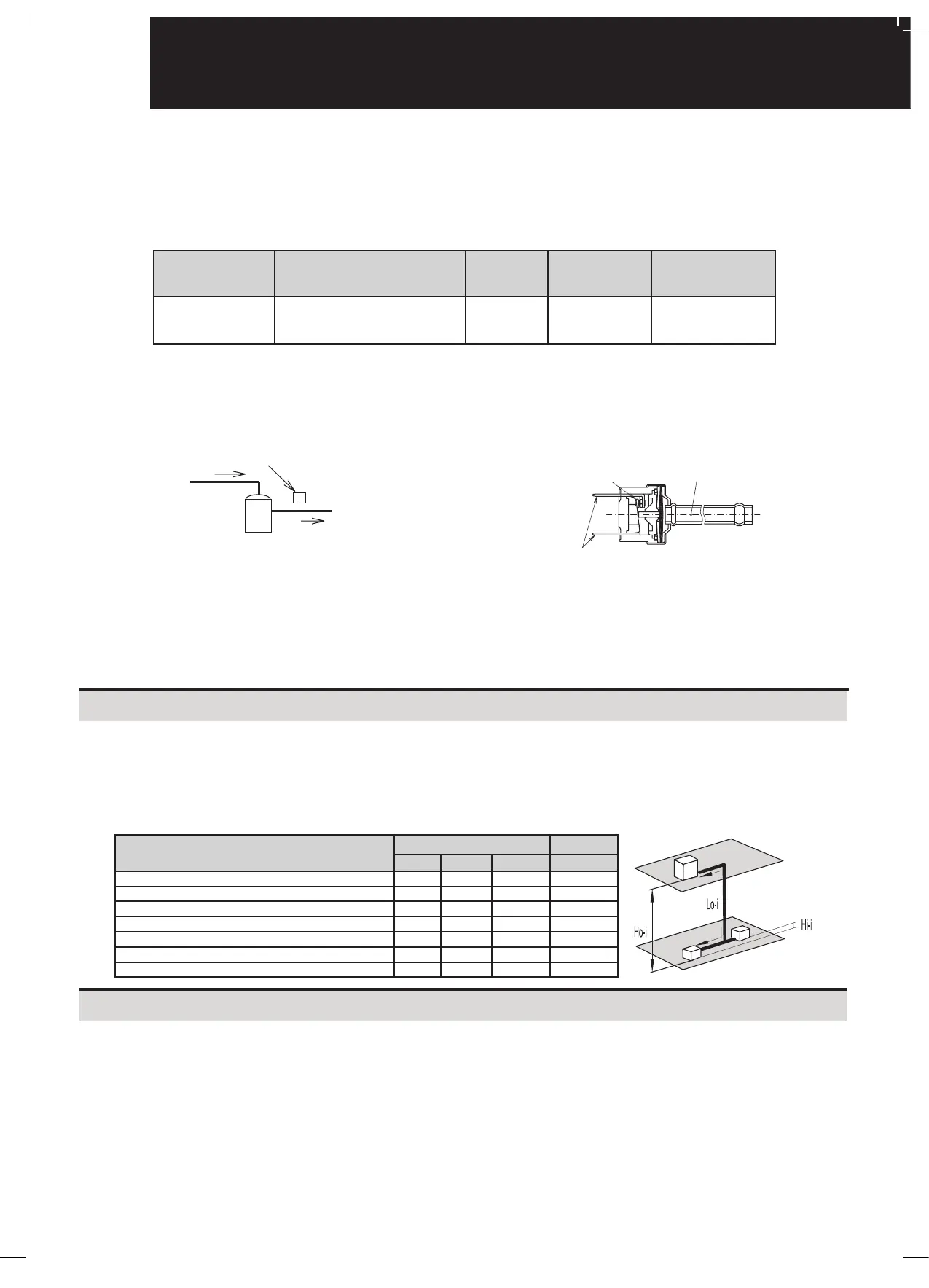

3 SYSTEMBESKRIVELSE
Maksimalt tilladt tryk og afbrydelsesværdi ved højt tryk:
Produktserie Udendørsenhed Kølevæske
Maksimalt tilladt
tryk (MPa)
Deaktiveringsventil
til højtryk (MPa)
H(V)RNM(1)E-serie
HVRNS1E-serie
RAS-3~6H(V)RNM(1)E
RAS-4~6HVRNS1E
R410A
R410A
4,15
4,15
4,00 ~ 4,10
4,00 ~ 4,10
FORSIGTIG:
Tilfør strøm til systemet ca. 12 timer før igangsættelse
eller efter en længere driftsstandsning. Start ikke anlægget
umiddelbart efter, at der er tilført strøm, da der kan opstå fejl
i kompressoren, fordi den ikke er varm.
Hvis anlægget har været ude af drift i over 3 måneder, anbefales
det, at anlægget kontrolleres af en servicetekniker, inden det startes.
Afbryd hovedkontakten, når anlægget skal standses i en længere
periode. Hvis hovedkontakten ikke er afbrudt, vil anlægget
bruge strøm, da olieopvarmeren altid er strømførende, når
kompressoren er standset.
Kontroller, at udendørsenheden ikke er dækket af sne eller is.
Hvis enheden er dækket af sne eller is, skal den fjernes med
varmt vand (ca. 50 °C). Hvis vandets temperatur er over 50 °C,
vil plastdelene i enheden blive beskadiget.
Start og drift: Kontroller, om alle stopventiler er åbnet helt, og at
indløbs-/aøbssiderne ikke er blokeret før start og under drift.
Vedligeholdelse: Kontroller trykket i højtrykssiden med jævne mellemrum.
Hvis trykket overstiger det maksimalt tilladte tryk, skal systemet afbrydes,
og varmeveksleren skal udskiftes eller årsagen fjernes.
BEMÆRK:
Mærkaten for enheden i henhold til PED er placeret på
højtryksbeholderen. Højtryksbeholderens kapacitet og
kategori er angivet på beholderen.
Placering af højtryksafbryder
Kompressor
BEMÆRK:
Højtryksafbryderen, der er anført i ledningsdiagrammet på
udendørsenheden som PSH, er tilsluttet printpladen (PCB1)
på udendørsenheden.
Højtryksafbryderens opbygning
Kontaktpunkt Registreret tryk
Forbundet til den elektriske ledning
FARE:
Højtryksafbryderen og afbrydelsesværdien for højt tryk må ikke
ændres på installationsstedet. Ændringer kan medføre alvorlige
personskader eller dødsfald på grund af eksplosion.
Forsøg ikke at dreje stangen for reguleringsventilen ud over
spærreanordningen
Lange rør til højhuse.
Forskellige kombinationer, 7 typer og 40 modeller af indendørsenheder med kapacitet fra 1,5 hk til 6 hk.
Fleksibel styring af indendørsenheder.
Høj pålidelighed.
Pladsbesparende.
Nem installation.
(m)
Effektenhed
H(V)RNM1E HVRNS1E
3 hk 4 hk 5/6 hk 4/5/6 hk
Maksimal rørlængde Lo-i:
Faktisk længde 50 70 75 50
Tilsvarende længde 70 90 95 70
Maksimal rørlængde Ho-i:
Udendørsenheden er højere end indendørsenheden 30 30 30 30
Indendørsenheden er højere end udendørsenheden 20 20 20 20
Maksimal rørhøjdeforskel Hi-i 3,0 3,0 3,0 0,5
4 FØR DRIFT
PMML0197_r0_04-10.indb 194 08/07/2010 9:24:09
