HANDBOK FÖR INSTALLATION OCH ANVÄNDNING

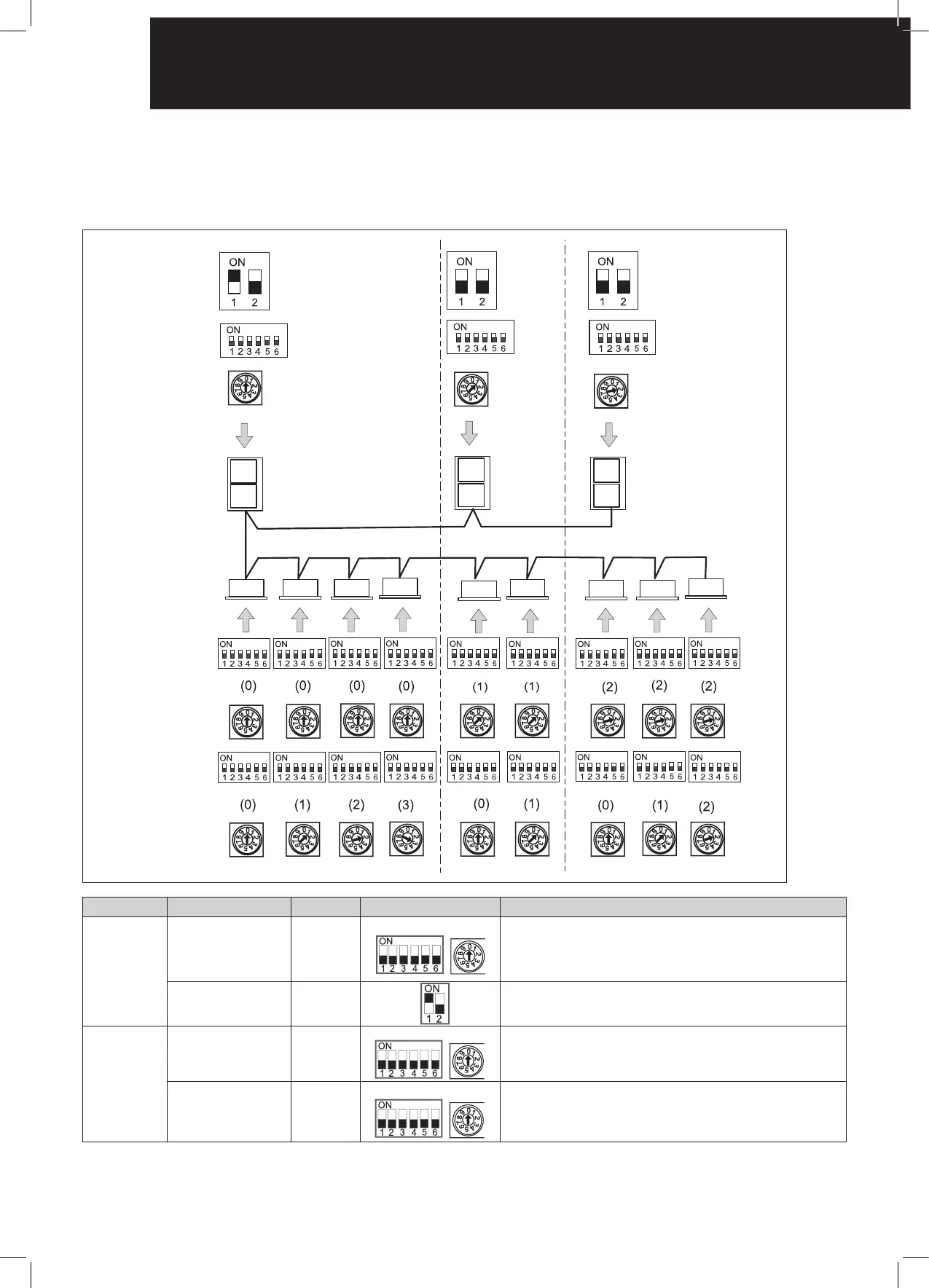

13.3.4. INSTÄLLNING AV DIP-BRYTARE VID INSTALLATION AV SYSTEMET
DIP-brytarnas inställning för kretskortet i inomhusenheten och kretskortet i utomhusenheten för H-LINK II
DIP-brytarna måste ställas in för varje inomhusenhet och utomhusenhet, och de måste matcha impedansen för överföringskretsen.
− Inställning av DIP-brytare (exempel):
Enhet Namn på DIP-brytare Markering Inställning vid leverans Funktion
Utomhusenhet
Kylmediecykel
DSW4
RSW1
Ställer in adressen till kylmediecykeln för utomhusenheten.
Ställ in DSW4 och RSW1 så att de inte sammanfaller med
inställningen för andra utomhusenheter i samma H-LINK-system.
Slutmotstånd DSW5
Ställ in DSW5 i enlighet med antalet utomhusenheter i H-LINK-
systemet för att överföringskretsen ska ha matchande impedans.
Inomhusenhet
Kylmediecykel
DSW5
RSW2
Ställer in adressen till kylmediecykeln för inomhusenheterna.
Ställ in DSW5 och RSW2 i enlighet med adressen till
utomhusenheten i samma kylmediecykel.
Adress till
inomhusenhet
DSW6
RSW1
Ställer in adressen till inomhusenheten. Ställ in DSW6 och
RSW1 så att den inte sammanfaller med inställningen för andra
inomhusenheter i samma kylmediecykel. (Om den inte ställs in
utförs den automatiska adressinställningen.)
Cykel nr. 0
Cykel nr. 1
Cykel nr. 2
DSW5
Slutmotstånd
DSW4
Kylmediecykel nr.
(inställning för de
tio första siffrorna)
RSW1
Kylmediecykel nr.
(inställning för den
sista siffran)
Utomhusenheter
Inomhusenheter
DSW5
Kylmediecykel nr.
(inställning för de
tio första siffrorna)
RSW2
Kylmediecykel nr.
(inställning för den
sista siffran)
DSW6
Adress till
inomhusenhet
(inställning för de
tio första siffrorna)
RSW1
Adress till
inomhusenhet
(inställning för
den sista siffran)
DSW4 RSW1
DSW5 RSW2
DSW6 RSW1
