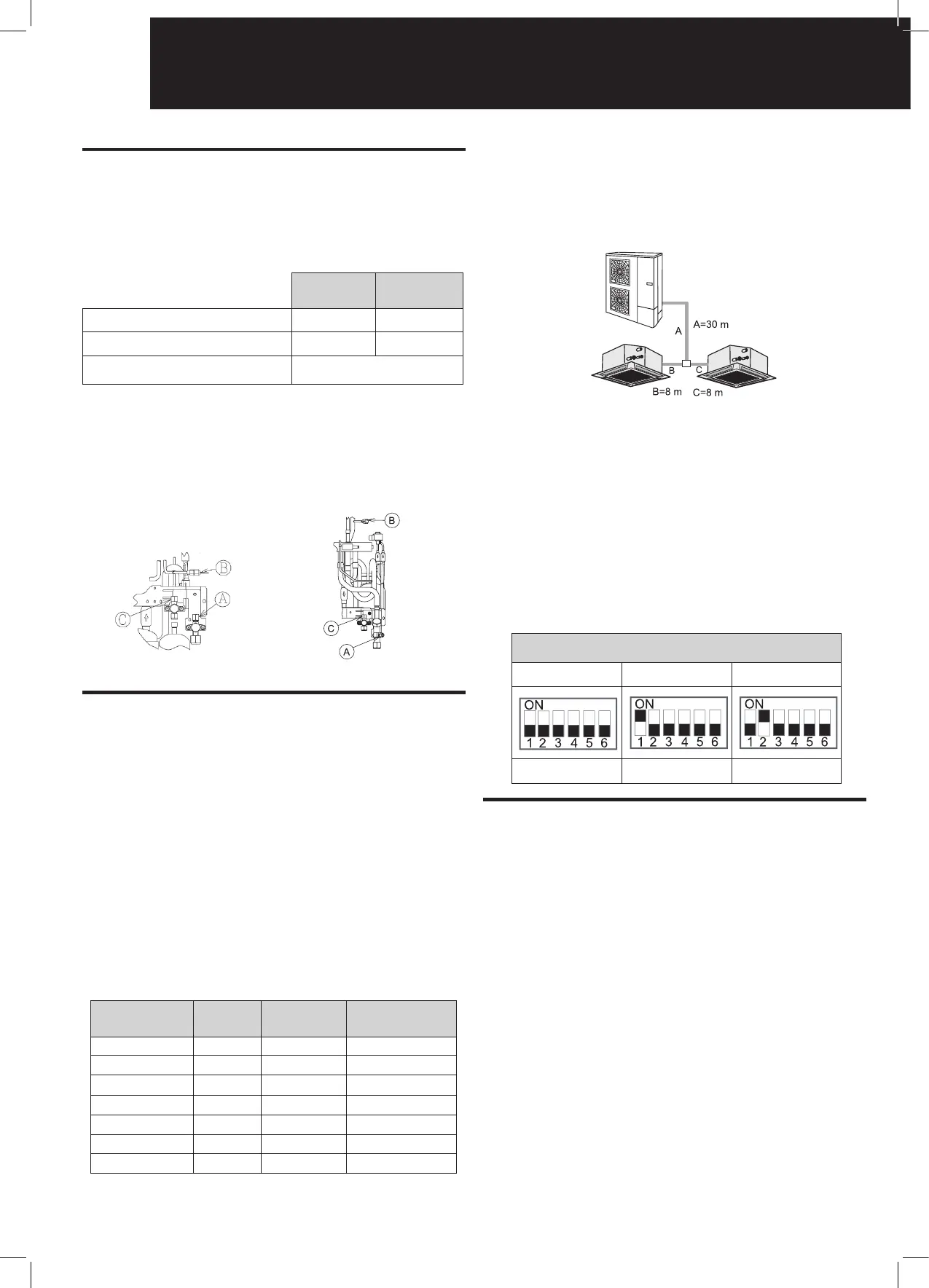

90
INSTALLATIONS- UND BETRIEBSHANDBUCH
11.5. VORSICHT! KONTROLLMUFFE STEHT
UNTER DRUCK
Verwenden Sie bei der Druckmessung die Kontrollmuffe des
Gasabsperrventils (A) und die Kontrollmuffe der Flüssigkeitsleitungen (B).
Schließen Sie dann das Druckmessgerät gemäß der folgenden Tabelle
an, da Hoch- und Niederdruckseite je nach Betriebsmodus wechseln.
Kühlbetrieb Heizbetrieb
Kontrollmuffe des Gasabsperrventils “A” Niederdruck Hochdruck
Kontrollmuffe für Leitung „B“ Hochdruck Niederdruck
Kontrollmuffe des Flüssigkeits-
Absperrventils „C“
Ausschließlich für Vakuumpumpe
und Kühlmittelmenge
HINWEIS:
Achten Sie darauf, dass beim Entfernen der Füllschläuche kein
Kühlmittel und kein Öl auf elektrische Bauteile tropft.
RAS-5H(V)RNM1E
RAS-3HVRNME
Die nachstehende Abbildung zeigt
ein 3 PS- und ein 5 PS-Beispiel
11.6. KÄLTEMITTELFÜLLMENGE
Die Außengeräte wurden mit einer Kältemittelmenge für ℓ(m) der
tatsächlichen Leitungslänge befüllt. Eine zusätzliche Befüllung ist erforderlich
in Systemen mit einer tatsächlichen Leitungslänge von über ℓ(m).
1. Berechnen Sie die nötige Zusatzmenge an Kältemittel wie hier
beschrieben, und füllen Sie es auf.
2. Notieren Sie die zusätzliche Kältemittelmenge für spätere
Wartungsarbeiten.
VORSICHT:
Messen Sie beim Einfüllen des Kältemittels die eingefüllte
Menge genau.
Zu viel oder zu wenig Kältemittel kann zu
Kompressorenproblemen führen.
Beträgt die Leitungslänge weniger als 5 m, konsultieren
Sie bitte Ihren Händler.
Werksseitige Kältemittelbefüllung für Außengerät (Wo kg) wie folgt:
AG MODELL Wo (kg)
Unbefüllte
Länge ℓ(m)
Zusätzlicher
Korrekturfaktor (P)
RAS-3HVRNME 2,4 30 0,04
RAS-4H(V)RNM1E 3,9 30 0,06
RAS-5H(V)RNM1E 3,8 30 0,06
RAS-6H(V)RNM1E 3,8 30 0,06
RAS-4HVRNS1E 2,8 20 0,04
RAS-5HVRNS1E 2,9 30 0,06
RAS-6HVRNS1E 2,9 30 0,06
a) Kältemittelüssigkeit sollte hinzugefügt werden, wenn L länger
ist als die unten in der Tabelle aufgeführte unbefüllte Länge.
Berechnen Sie die zusätzliche Menge wie folgt:
L= A+B+C= 30+8+8= 46
RCI-2.0FSN2E
RCI-2.0FSN2E
RAS-4HVRNM1E
- Unbefüllte Länge ℓ: für 4HVRNM1E sind es gemäß der oben
stehenden Tabelle 30 m.
- Zusätzlicher Korrekturwert P: für 4HVRNM1E beträgt der Wert
gemäß der oben stehenden Tabelle „0,06“.
- Die zusätzliche Füllmenge W ist:
W= (L-ℓ) x P = (46-30) x 0.06 = 0,96 (kg)
b) Befüllen Sie die Menge W, die mit der Formel in a) berechnet wurde
c) Einstellen des Rohrlängen-DSW.
Eine DSW2-Einstellung ist nur erforderlich, wenn die Länge des
Kältemittelrohrs unter 5 m oder über 30 m liegt. Die Einstellung
der Rohrleitungslänge erfolgt gemäß nachstehender Abbildung.
(„“ zeigt die Position des DSW)
DSW2 der Außengeräte-PCB1
Werkseitige
Einstellung
Werkseitige
Einstellung
Werkseitige
Einstellung
Rohrleitungslänge 5 m
oder kürzer
Rohrleitungslänge 30
m oder länger
11.7. ABPUMPEN DES KÄLTEMITTELS
Sollte es beim Auswechseln eines Innen- bzw. Außengeräts erforderlich
sein, das Kältemittel im Außengerät zu sammeln, gehen Sie dabei
folgendermaßen vor:
1. Schließen Sie die Verteilerarmatur an das Gasabsperrventil und
an das Flüssigkeitsabsperrventil an.
2. Strom einschalten.
3. Stellen Sie den DSW1-1 Pin der Außengeräte-PCB auf „ON“
(Kühlbetrieb). Schließen Sie das Flüssigkeitsabsperrventil und
fangen Sie das Kältemittel auf.
4. Wenn der Druck auf der Niedrigdruckseite (Gasabsperrventil)
-0,01 MPa (-100 mmHg) anzeigt, leiten Sie umgehend folgende
Schritte sein.
− Schließen Sie das Gasabsperrventil.
− Stellen Sie den DSW1-1 Pin auf „OFF” (zur Unterbrechung
des Gerätebetriebs).
5. Schalten Sie den Strom AUS.
VORSICHT:
Messen Sie den Niedrigdruck mit dem Druckmesser und achten
Sie darauf, dass er nicht unter -0,01 MPa sinkt. Falls der Druck
unter -0,01 MPa sinkt, ist der Kompressor möglicherweise defekt.
PMML0197_r0_04-10.indb 90 08/07/2010 9:22:03
