INSTALLATIONS- UND BETRIEBSHANDBUCH

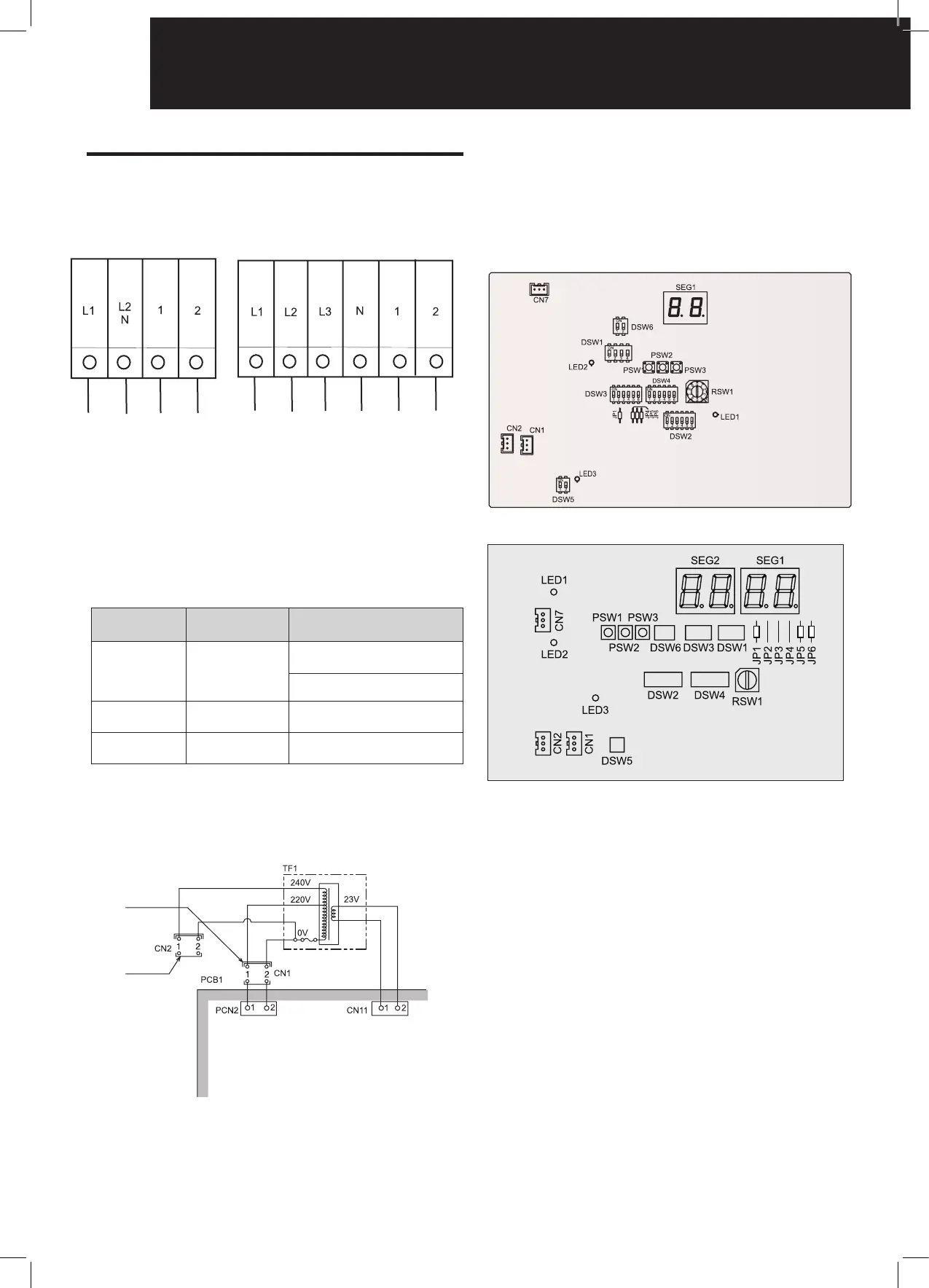

13.2. KABELANSCHLÜSSE DER AUSSENGERÄTE
Die Kabelanschlüsse des Außengeräts sind in nachfolgender
Abbildung dargestellt.
Tabelle der Anschlüsse
Verkabelung System
[Anschluss (Anschlüsse der
Anschlussleisten)]
Stromversorgung DC-Wechselrichter
[AG-AG (L1-L1, L2-L2,
L3-L3, N-N)]
[IG-IG (L1-L1, N-N)]
Betriebsart DC-Wechselrichter [AG-IG, IG-IG (1-1, 2-2)]
Fernbedienungs- DC-Wechselrichter [I.G.-I.G.(A-A, B-B)]
I.G.: Außengerät; I.G.: Innengerät
Beträgt die Stromversorgung 240 V oder 415 V (Nennspannung),
wechseln Sie von CN1 (Stecker) zu CN2 des Transformators im
Schaltkasten, wie in Abbildung 6.1 dargestellt.
Anschluss
für 220 V
Anschluss
für 240V
13.2.1. EINSTELLEN DER DIP-SCHALTER DES
AUSSENGERÄTS
¡ Menge und Position der DIP Schalter
Sie sind folgendermaßen angeordnet:
(RAS-3~4H(V)RNM(1)E)
(RAS-5~6H(V)RNM1E und RAS-4~6HVRNS1E)
Stromversorgung 230 V WS
Steuerkabel (5 V)
Steuerkabel (5 V)
Stromversorgung 400 V WS
3~6HVRNM(1)E
4~6HVRNS1E
4~6HRNM1E
