6. BETRIEB
Lösen Sie die drei Stellschrauben & -mut-
tern (siehe Abb. 14 - nur 2 auf Abb. sicht-
bar) Montieren Sie das Futter mit diesen.
Fest anziehen!
Die ED 400FD kann innerhalb 2 Dreh-
zahlbereichen betrieben werden. Um den
Drehzahlbetriebsbereich zu wechseln,
muss der Antriebsriemen umgelegt wer-
den.
1. Siehe Abbildung 16
Lösen und entfernen Sie die zwei
Griffkopfschrauben B und entfernen
Sie die Getriebeabdeckung.
2. Siehe Abb. 17 - Riemen C lösen
Legen Sie den Keilriemen C auf die
entsprechenden Riemenscheiben.

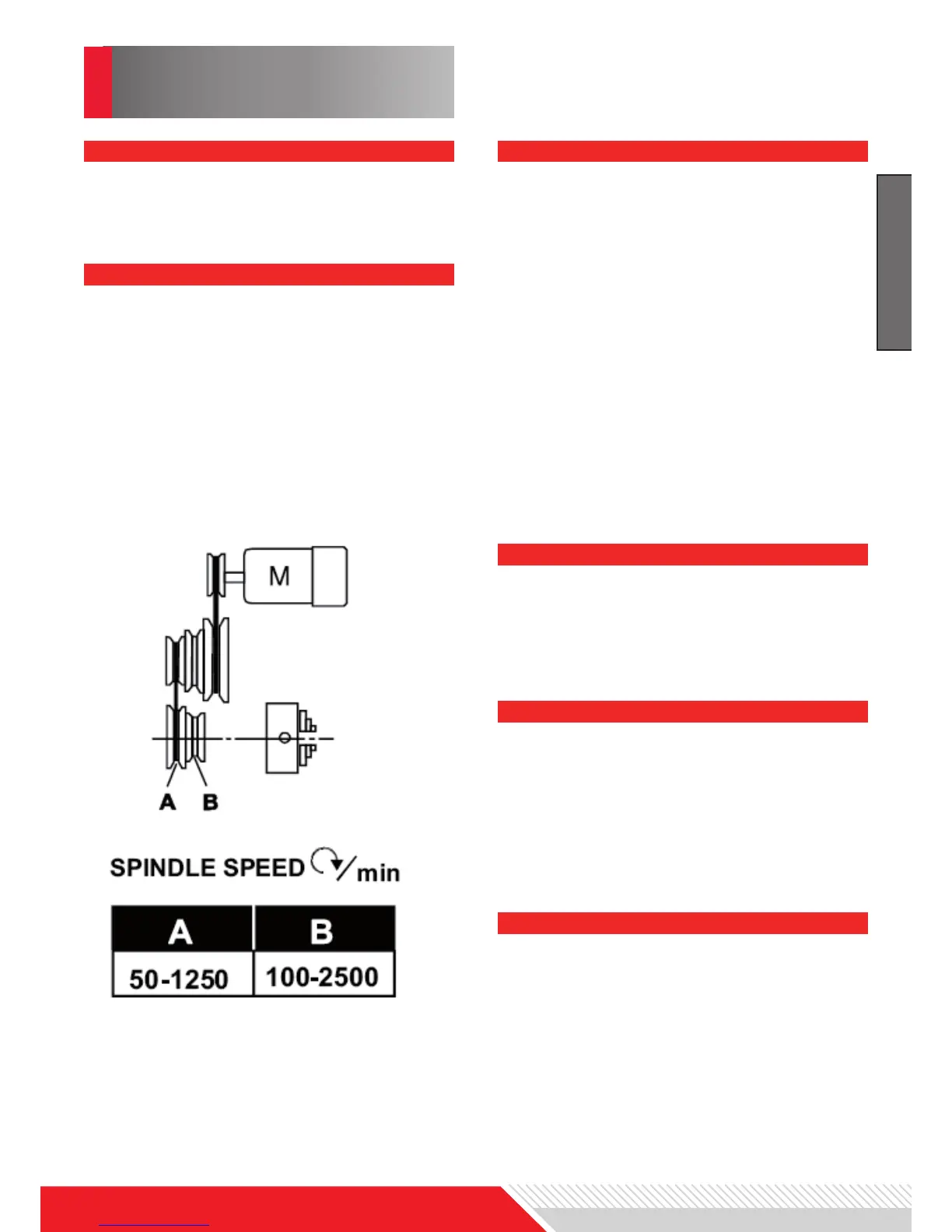

Es gibt 2 Positionen (siehe Abbildung
oben)
Pos. A (äußere Riemenscheiben) für nied-
rigeren Drehzahlbereich.
Pos. B (innere Riemenscheiben) für ho-
hen Drehzahlbereich.
3. Nach Wechsel Riemen spannen und
Abdeckung wieder montieren.
FUTTER INSTALLIEREN
DREHZAHLWECHSEL
WERKZEUG EINSPANNEN
Das Werkzeug muss fest eingespannt
werden.
Während dem Drehvorgang hat das
Werkzeug die Tendenz sich vom Werk-
stück wegzubiegen.
Daher sollte der Werkzeugüberhang über
den Werkzeughalter 3/8“ (~ 9mm) nicht
übersteigen.
Der Schnittwinkel ist korrekt wenn die
Schnittkante in Linie ist mit der Zentrala-
chse des Werkstückes. Die korrekte Höhe
des Werkzeuges kann erreicht werden,
indem man die Werkzeugspitze mit der
Rollkörnerspitze im Reitstock vergleicht.
Wenn nötig, muss das Werkzeug mit Pa-
rallelunterlagen angepasst werden. (Bei
Holzmann erhältlich unter Artikelnum-
mer PU7TLG95 und PU7TLG150) siehe
Abb. 15.
Siehe Abbildung 19
Werkstücke können über Querschlitten,
Planschlitten und Oberschlitten für ma-
nuelles Drehen mittels Handrad manuell
zugestellt werden.
Siehe Abbildung 18
Konsultieren Sie die Tabelle A um die ge-
wünschte Vorschubgeschwindigkeit bzw.
Geschwindigkeit auszwählen und einzu-
stellen. Gegebenfalls müssen Wechselge-
trieberäder installiert werden. Die Kom-
bination der Räder ist in der Tabelle (A-D)
angegeben.
1. Trennen Sie die Maschine von der
Stromversorgung.
2. Siehe Abbildung 16
Lösen und entfernen Sie die zwei
Griffkopfschrauben B und entfernen
Sie die Getriebeabdeckung.
MANUELLES DREHEN
LÄNGSDREHEN MIT AUTO-VORSCHUB
WECHSELRÄDER WECHSELN
