HOLZMANN Maschinen GmbH www.holzmann-maschinen.at
Seit e 1 8
METALLDREHMASCHINE / METAL TURNING LATHE ED 750FD

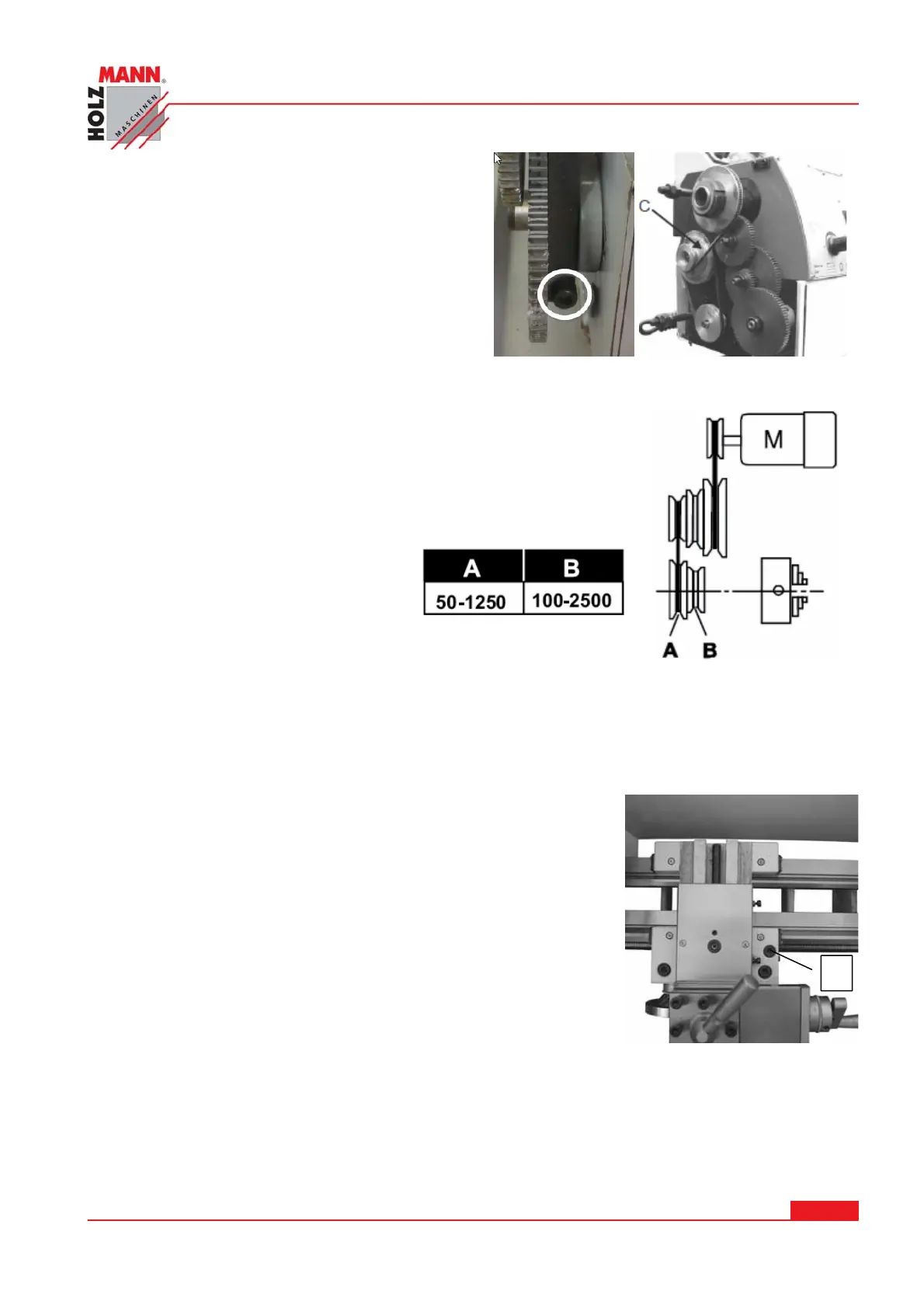

7 .2.6 Drehzahlbereich A - B ändern
Die ED 750FD kann innerhalb 2 Drehzahlberei-
chen betrieben werden. Um den Drehzahlbe-
triebsbereich zu wechseln, muss der Antriebsrie-
men umgelegt werden.
Lösen und entfernen Sie die zwei Rändel-
schrauben an der Abdeckung (2 0 ) und entfer-
nen Sie die Getriebeabdeckung.
Markierte Inbus-Schraube lockern und Riemen
C lösen
Legen Sie den Keilriemen C auf die entsprechenden Riemenscheiben.
Es gibt 2 Positionen (siehe Abbildung rechts)
Pos. A (äußere Riemenscheiben) für niedrigeren Drehzahlbereich.
Pos. B (innere Riemenscheiben) für hohen Drehzahlbereich.
Nach Wechsel Riemen spannen und Abdeckung wieder montieren.
7 .2.7 Bettschlitten – Schlosskasten- klem m en
Für den manuellen Betrieb kann der Bettschlitten folgendermaßen geklemmt werden:
Drehen Sie mit dem Inbusschlüssel (6m m ) die Schraube (A)
im Uhrzeigersinn und klemmen sie den Bettschlitten fest.
Zum Lösen drehen Sie gegen den Uhrzeigersinn.
ACHTUNG: Die Verriegelung muss vor Einschalten des automati-
schen Vorschubs entriegelt werden!
7 .2.8 Manueller Betrieb
Der Bettschlitten wird durch das Handrad (16 ), der Planschlitten mit Hilfe des Handrads (1 5 ) und
der Oberschlitten durch das Handrad (13 ) bewegt.
A
