METALLDREHMASCHINE / METAL TURNING LATHE ED 750FD

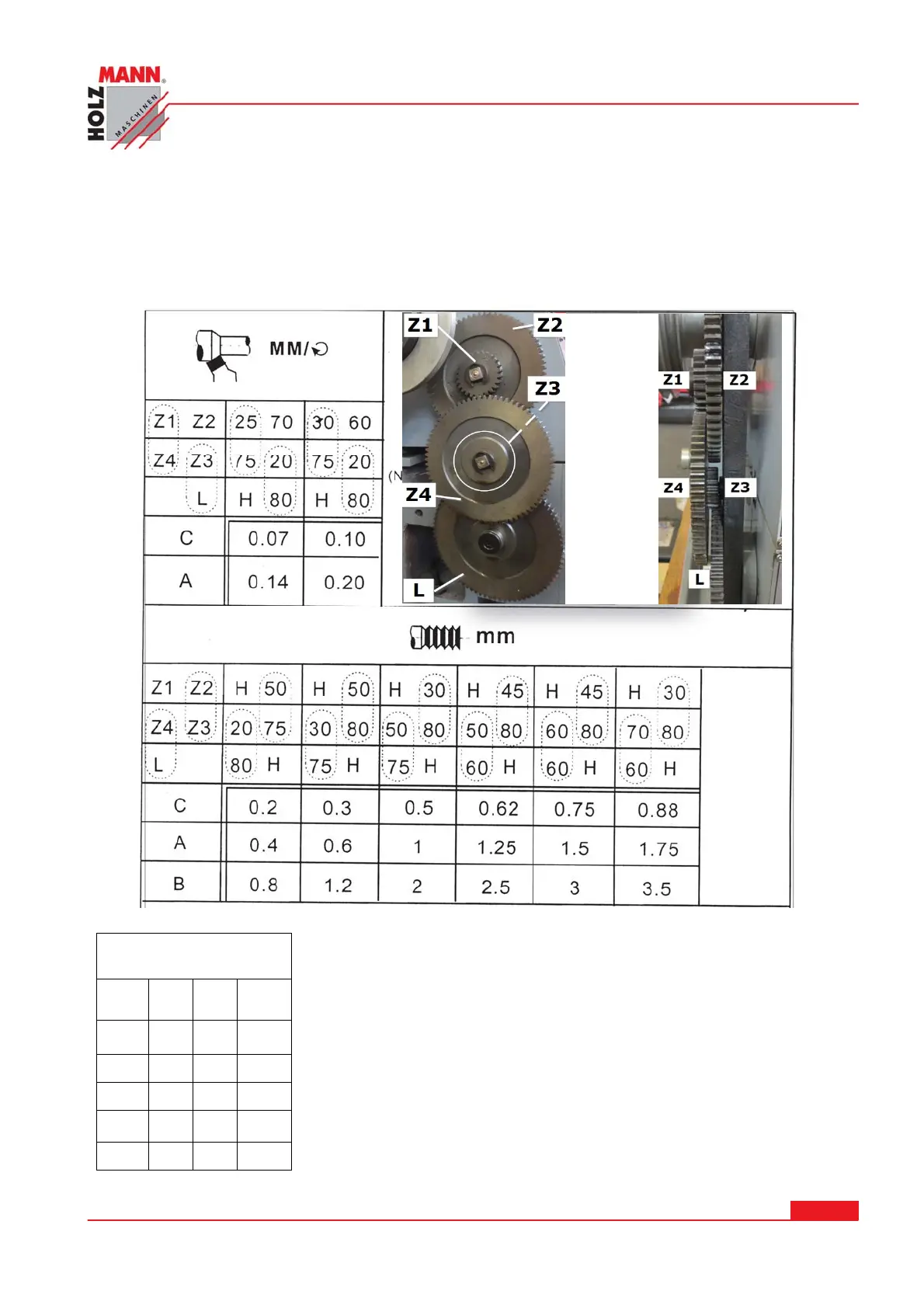

7 .2.12 Einstellung Vorschub- und Gew indesteigungen
Benutzen Sie zum Wählen des Längsvorschubes, sowie zum Einstellen von metrischen bzw. engli-
schen Gewinden die entsprechenden Tabellen, die sie auch auf der Maschine links finden.
INFO:
die Wechselräder werden wie bildlich dargestellt den Buchstaben und Zahlen der Tabelle nach
ausgewechselt.
Gewindesteigung
1,5mm
Zahnrad Z2 greift in Zahnrad Z3/4
Zahnrad Z3/4 greift in Zahnrad L
"H" steht für Leerraum (Hülse). Anstelle einer Hülse kann auch
ein kleineres Zahnrad verwendet werden, das mit keinem
anderen Zahnrad im Eingriff ist.
Der Schalter (18 ) wird bei Steigung 1,5mm hier auf "A" ge-
stellt.
Z1 Z2 H 45
Z4 Z3 60 80
L 60 H
B
A
X
C
