BETRI EB
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at
Seit e 1 9
METALLDREHMASCHINE / METAL TURNING LATHE ED 750FD
7 .2.9 Längsdrehen m it autom atischen Vorschub

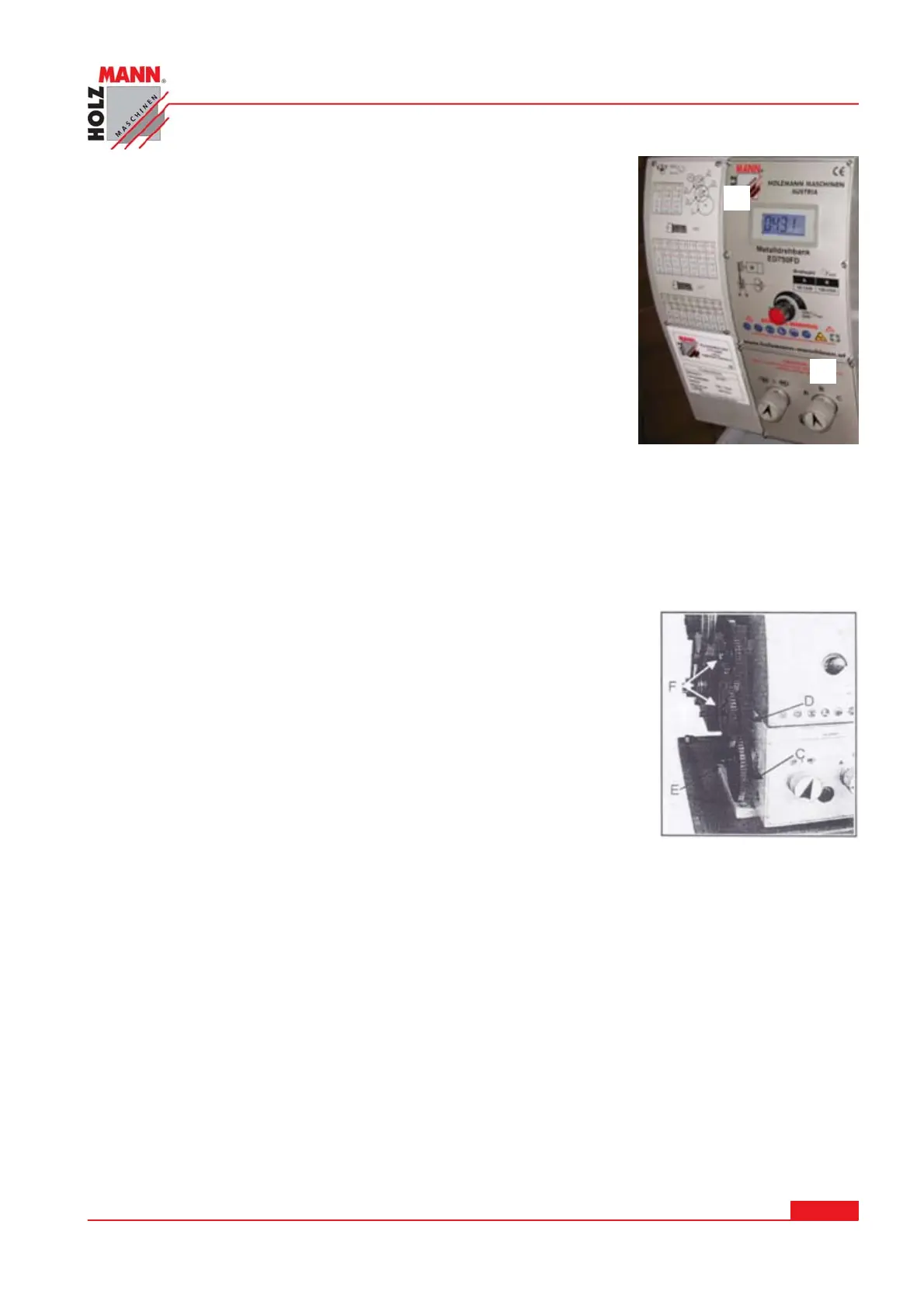

Auf der Tabelle (A) ist die gewünschte Vorschubgeschwindigkeit
auszuwählen und mit der entsprechenden Wechselräderkombination
und Schalterposition (B) einzustellen.
Gegebenenfalls müssen Wechselgetrieberäder gewechselt werden.
- siehe 7 .2 .1 2 - Die Kombination der Räder ist in der Vorschub-
und Steigungstabelle -Gewinde- angegeben.
ACHTUNG: Die Klemmung des Bettschlittens muss vor Einschalten
des automatischen Vorschubs entriegelt werden! -siehe 7.2 .7 -
VORSI CHT!
Mit dem Einschalten der Drehm aschine bei hoher Drehzahl-
w ahl und aktiviertem Einrückhebel bew egt sich der Bett-
schlitten m it hoher Geschw indigkeit.
Drücken Sie den Einrückhebel Vorschub / Gewinde (1 3 ) nach unten um den automatischen
Längs-Vorschub einzuschalten.
Wenn Hebel nach oben gezogen wird der automatische Längsvorschub beendet.
7 .2.10 W echselräder w echseln
1. Trennen Sie das Gerät von der Stromquelle.
2. Lösen Sie die beiden Befestigungsschrauben und entfernen Sie die
Schutzabdeckung.
3. Die Schraube (C) lockern.
4. Schwenken Sie den Wechselradbügel (D) nach rechts.
5. Die Mutter (E) von der Spindel abschrauben oder die Muttern (F)
lösen und die Wechselräder entfernen.
6. Die neuen Wechselräder aufsetzen und anschrauben.
7. Den Wechselradbügel nach links schwenken bis die Zahnräder wie-
der ineinandergreifen.
8. Wechselradbügel mit der Sicherungsschraube (C) wieder fixieren.
9. Installieren Sie die Schutzabdeckung und schließen Sie das Gerät an die Stromversorgung an.
7 .2.11 Gew indeschneiden
Im laufenden Betrieb rotiert die Leitspindel.
Wenn Sie den Einrückhebel Vorschub / Gewinde (1 4 ) nach unten einlegen, fährt der Bettschlitten.
B
A
