HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 15
STOLNÍ A ZRACOVACÍ PILA / COMPOUND TABLE/MITRE SAW TK 305
6 MONTÁŽ
6.1 Obsah dodávky
Po obdržení dodávky zkontrolujte, zda jsou všechny části stroje v pořádku (viz kap. 4.1).
Poškozené nebo chybějící díly nahlaste ihned svému prodejci. Viditelné poškození dopravou
vyznačte dopravci na transportním dokumentu, jinak se má za to, že jste zboží obdrželi
v pořádku.
6.2 Montáž
Stroj se dodává smontovaný. Z důvodů dopravy musí zákazník namontovat jen několik dílů.
Pokud stroj nebudete používat jako mobilní, ale připevněný k pracovnímu stolu, musí být jeho
povrch rovný a čistý. Před montáží stroje sejměte 4 gumové nožičky a dobře je uschovejte pro
případné budoucí mobilní použití.

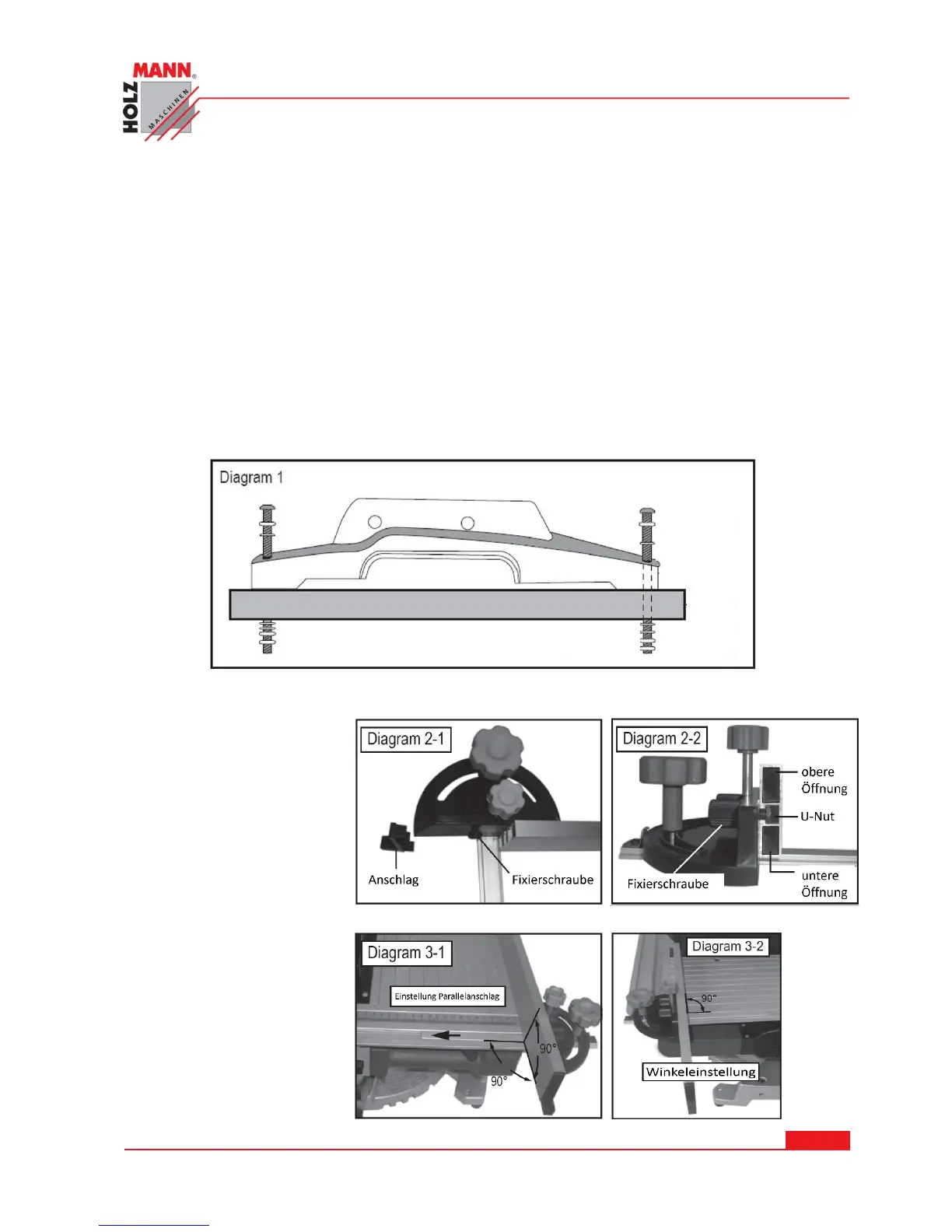

6.2.1 Montáž podélného pravítka
1. Sejměte doraz
(Anschlag) z pravítka
2. Uvolněte zajišťovací
šroub
(Fixierschraube)
3. Zasuňte pravítko do
U-drážky
Dbejte na to, aby
vyšší profil (obere
Öffnung) byl nahoře!
4. Dotáhněte zajišťovací šroub
5. Namontujte doraz
6. Nasuňte pravítko do
drážky stolu
7. Nastavte 90°
