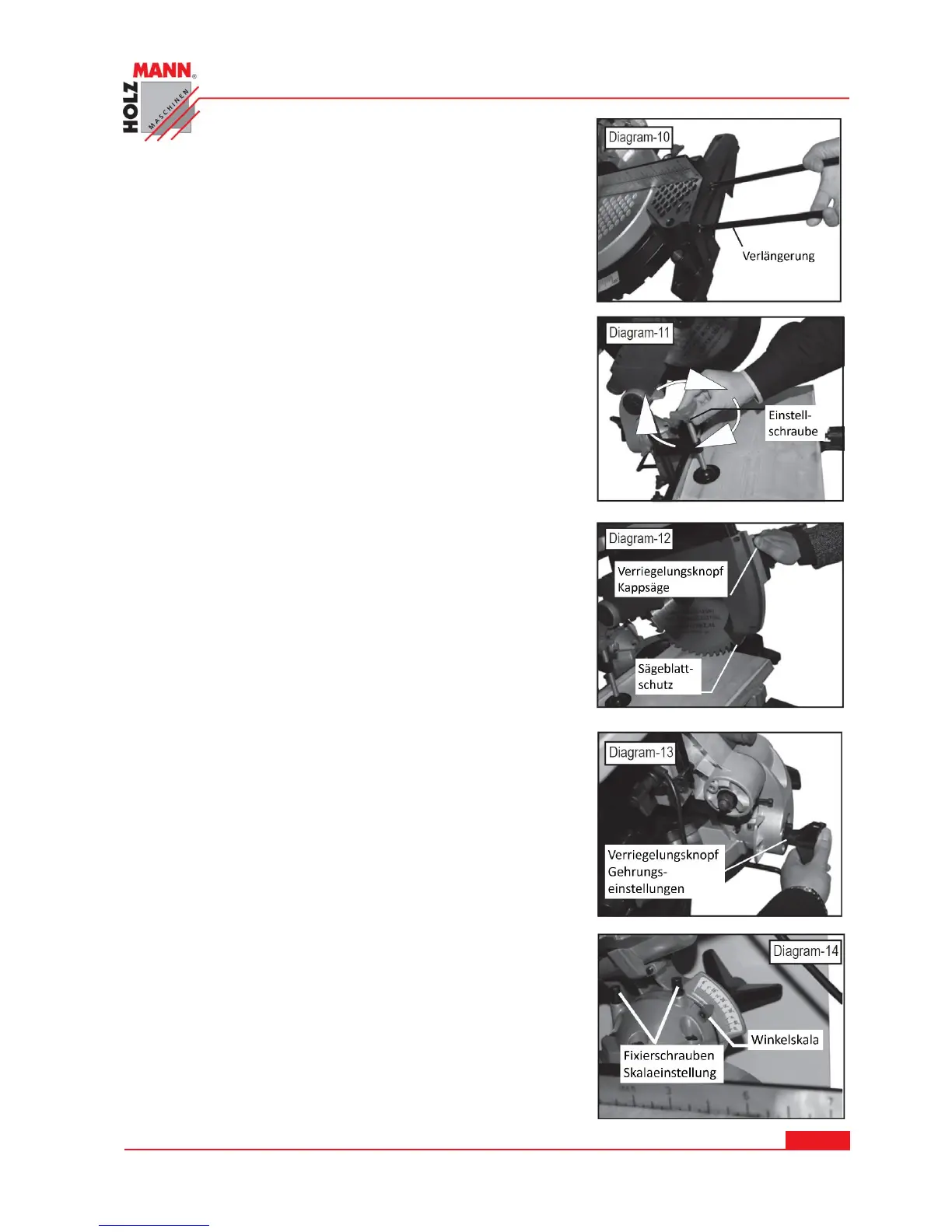

6. Namontujte prodloužení:
Zasuňte prodloužení vodorovně k základní desce do
k tomu připravených otvorů.
Prodloužení je možné namontovat buď vlevo nebo
vpravo.
7. Použití upínače obrobku:
a) Položte obrobek na otočnou desku a přitlačte
k pravítku;
b) Nastavte obrobek na požadovanou délku a
růžicí ho dotáhněte k otočné desce.
8. Řezání se zkracovací pilou:
a. Současně stlačte vypínač na rukojeti a
zajišťovací tlačítko (Verriegelungsknopf);
b. Stlačte pilu směrem dolů
c. Obrobek zcela rozřízněte
d. Uvolněte vypínač a pilu pomalu posuňte
vzhůru.
7.2.4 Nastavení úhlu řezu
Úhel mezi základní deskou a kotoučem musí být 90°.
Následně je popsáno nastavení úhlu:
1. Uvolněte zajišťovací růžici náklonu
(Verriegelungsknopf Gehrungseinstellungen)
2. Uvolněte zajišťovací šroub nastavení stupnice
(Fixierschrauben Skalaeinstellung) a posunutím pily
nastavte na stupnici 0°.
