STOLNÍ A ZRACOVACÍ PILA / COMPOUND TABLE/MITRE SAW TK 305
3. Po nastavení 0° zajišťovací šroub opět dotáhněte.
4. Zajišťovací růžici nastavení náklonu opět zajistěte.
Tím je umožněno nastavení úhlu náklonu v rozsahu od 0°-
45°.
7.2.5 Řezy pod úhlem
9. Řezy pod úhlem zkracovací pilou:
a. Upněte obrobek
b. Stlačte vypínač na rukojeti a zajišťovací tlačítko;
c. Stlačte pilu dolů
d. Obrobek zcela prořízněte.
e. Uvolněte vypínač a pomalu pilu vysuňte zpět do
horní polohy.

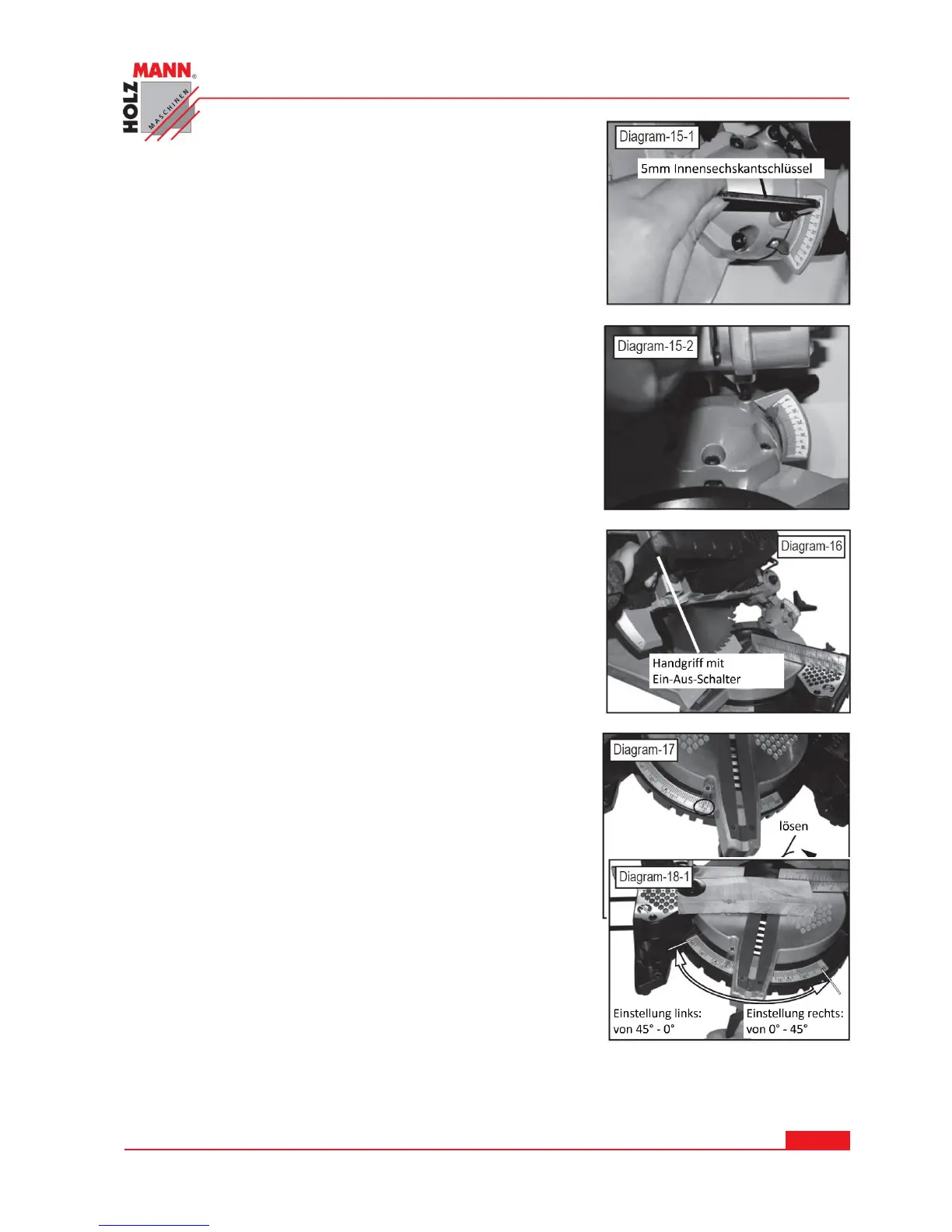

7.2.6 Nastavení úhlu otočné desky
1. Uvolněte zajištění nastavení úhlu a nastavte
požadovaný úhel řezu. Zajištění úhlu opět dotáhněte.
2. Položte obrobek na otočnou desku
3. Nastavte požadovanou délku
4. Upněte obrobek.
