HCE80(R) / HCC80(R) Montage en bedrijf
35
Zoneschema opstellen
In een gebouw kunnen ruimten (zones) met een verschillend ingestelde ruimtetemperatuur
worden geregeld. Afhankelijk van de ingestelde ruimtetemperatuur worden de
thermische motoren van de toegewezen zone (ruimte) aangestuurd.
Per zoneregelaar kunnen maximaal
5temperatuurzones worden gecongureerd.
Met de uitbreidingsmodule HCS80 kunt u dit
aantal verhogen tot 8.
In elke zone kunnen maximaal 3thermische
motoren worden aangesloten.
!
Temperatuurzones
(maximaal)
Thermische motoren
(maximaal)
Aantal
zoneregelaars
8 24 1
16 48 2
24 72 3
Temperatuurzones vastleggen
1
Bepaal het aantal zones en de bijbehorende ruimten.
2
Wijs aan elke zone de juiste temperatuurvoeler toe,
bv. HCW82, en de benodigde thermische motoren.
3
Markeer de temperatuurvoelers en
thermische motoren met de betreffende
zone (zie uitklappagina Fig. 4, Z1...Z8).

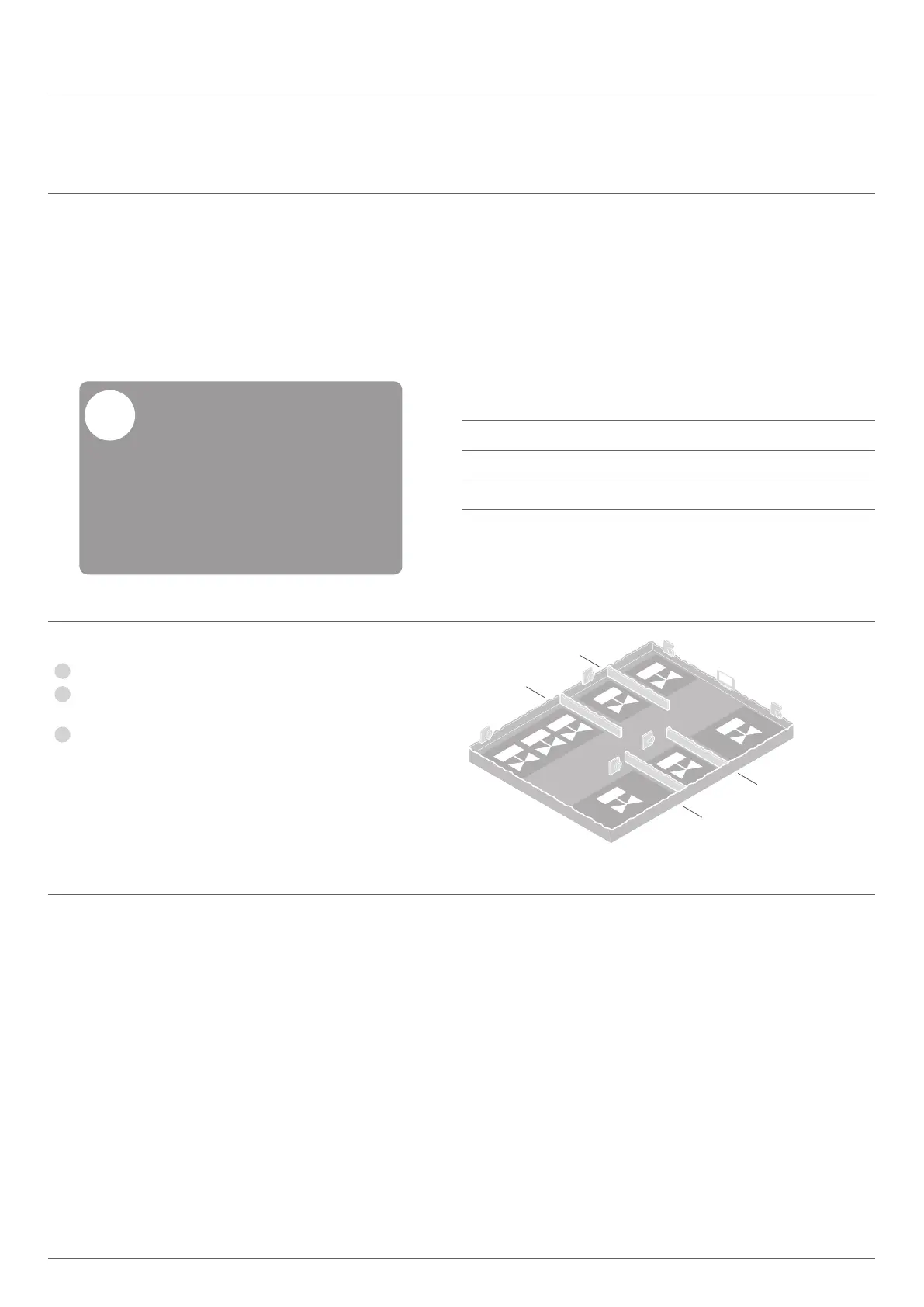

Toelichting bij het voorbeeld
• De woning is ingedeeld in 6 temperatuurzones. Voor
deze indeling is uitbreidingsmodule HCS80 vereist.
• De zoneregelaar stuurt 8 thermische motoren aan.
eten
koken
badkamer
zone 5
zone 6
zone 4
zone 2
zone 3
zone 1
wonen
gang
slapen
WC
Montage en installatie
