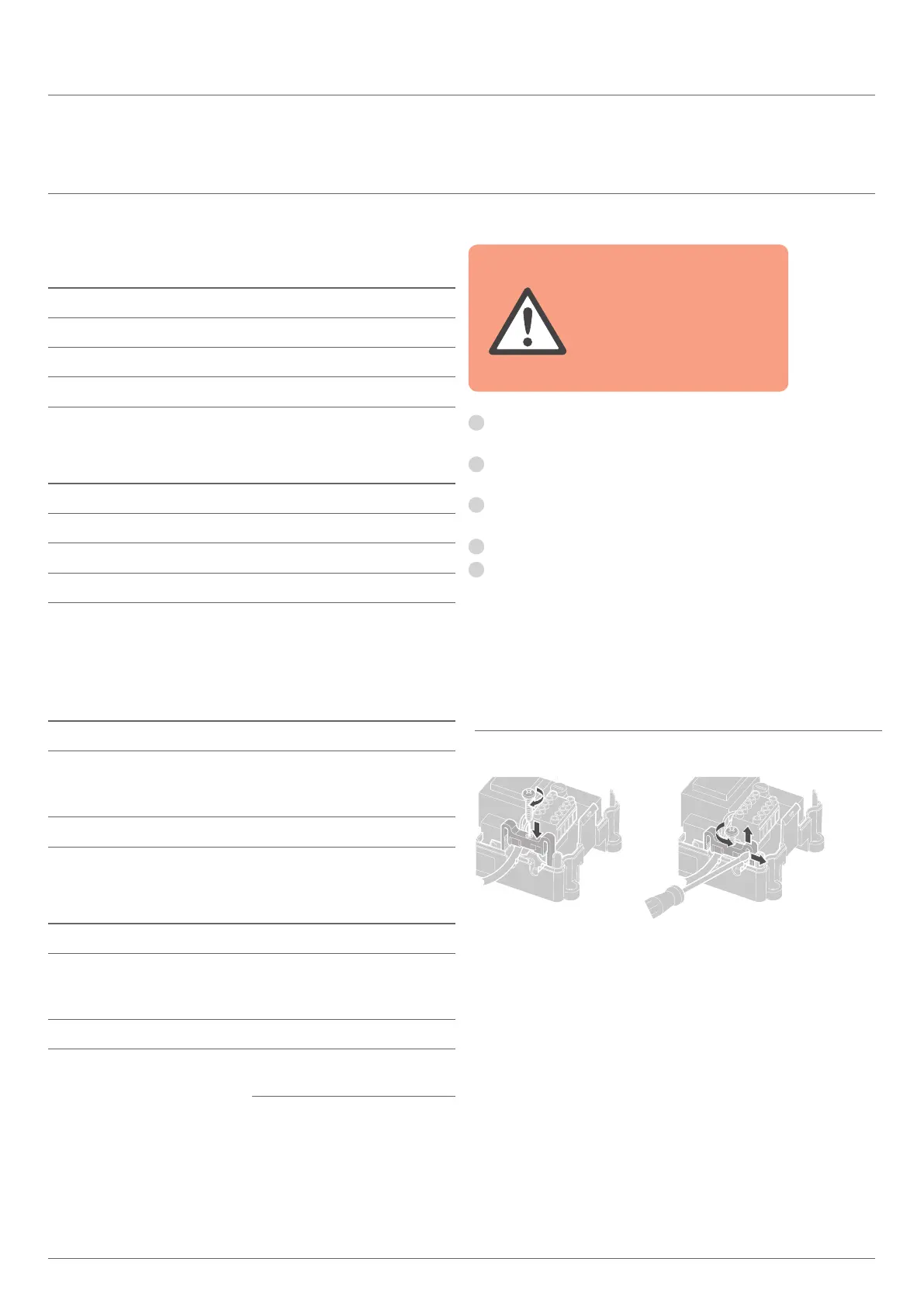

HCE80(R) / HCC80(R) Montage et fonctionnement
69
Types et longueurs de câbles admissibles
Moteurs thermiques
Diamètre extérieur du câble Min. 3,5 mm / max. 5,3 mm
Longueur du câble Max. 400 m
Section du câble Max. 1,0 mm²
Serrage des bornes 4 mm
Plage de serrage
des bornes
0,07–1,33 mm²;
conducteur souple
Connexion de réseau et de pompe 230 V AC
Diamètre extérieur du câble
Min. 8,0 mm / max. 11 mm
Longueur du câble
Max. 100 m
Section du câble Max. 1,5 mm²
Serrage des bornes 7 mm
Plage de serrage
des bornes
0,50–2,50 mm²;
conducteur souple/rigide
0,50–1,50 mm²;
souple, avec embouts
Raccordement d'antenne
Longueur du câble
Max. 30 m
Section du câble JE-LiYCY 2 x 2 x 0,5 mm²;
JE-Y(St)Y Ø 2 x 2 x 0,8 mm;
2 x 0,5 mm²
Serrage des bornes 5,5 mm
Plage de serrage
des bornes
0,07–1,54 mm²
Chauffage/rafraîchissement, commande chaudière
Longueur du câble
Max. 100 m
Section du câble JE-LiYCY 2 x 2 x 0,5 mm²;
JE-Y(St)Y Ø 2 x 2 x 0,8 mm;
2 x 0,5 mm²
Serrage des bornes 5,5 mm
Plage de serrage
des bornes
0,07–1,54 mm²
Raccorder le cordon d'alimentation
DANGER Danger de mort par
choc électrique!
Contacts sous tension
réseau exposés à nu.
f Assurez-vous que le
câble est hors tension.
1
Sélectionnez un câble approprié pour le raccordement
secteur parmi les types de câbles admissibles.
2
Dénudez les raccordements sur
7 mm (voir rabat Fig. 7).
3
Raccordez le câble à la fiche selon le
graphique suivant (voir rabat Fig. 4 (12)).
4
Insérez la fiche dans la douille 12 (voir rabat Fig. 4).
5
Fixez les câbles avec le serre-câble.
Câblage
Montage Démontage
