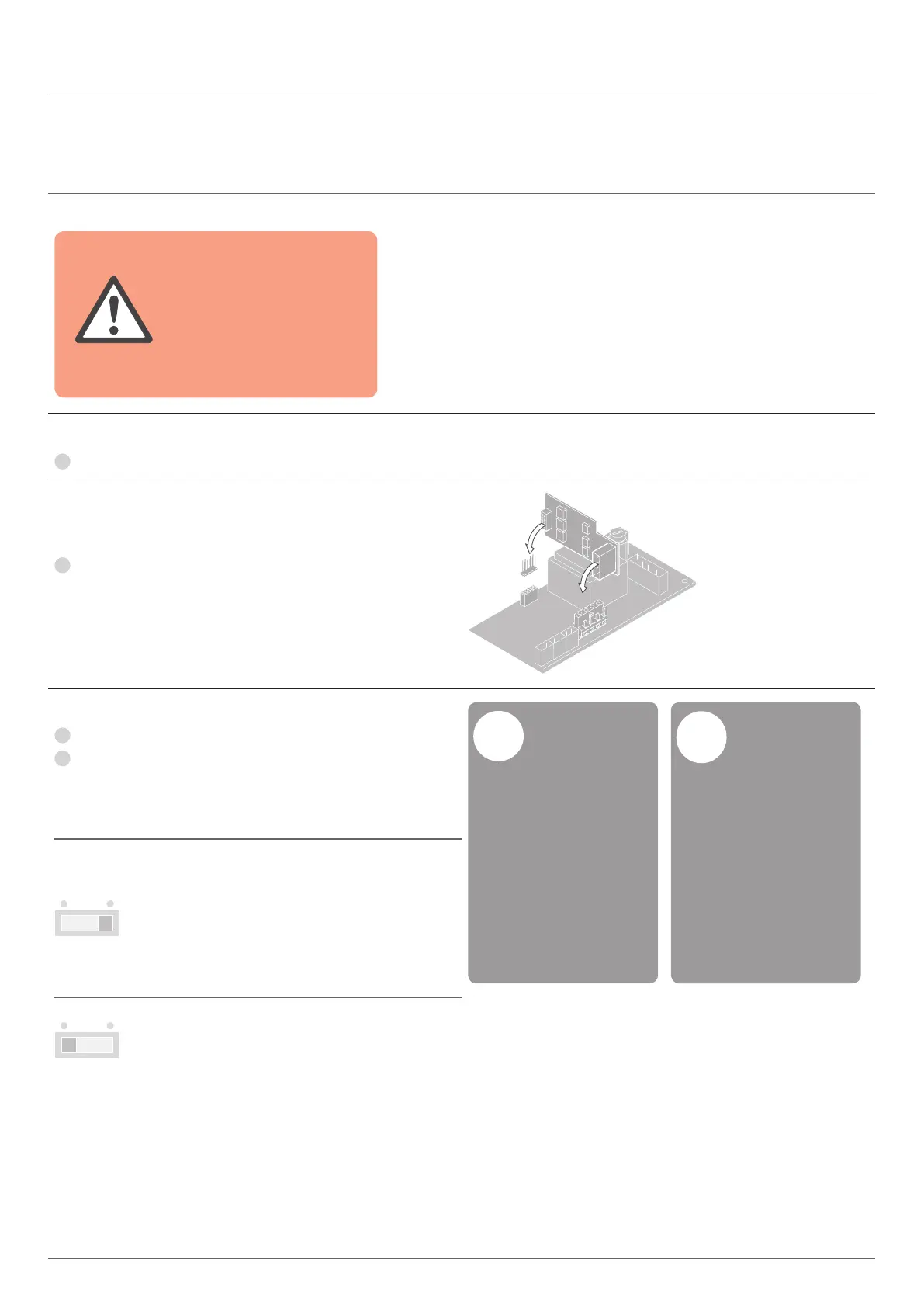

HCE80(R) / HCC80(R) Montage en bedrijf
39
GEVAAR Levensgevaar door
elektrische schok!
Niet-afgeschermde
contacten met netspanning.
f Controleer dat de
kabel niet onder
spanning staat.
Behuizing openen
1
Open de behuizing (zie uitklappagina Fig. 2).
Uitbreidingsmodule plaatsen (optioneel)
De uitbreidingsmodule HCS80 verhoogt het aantal
temperatuurzones van de zoneregelaar van 5 tot 8.
1
Plaats de uitbreidingsmodule met de
aansluitklem in de hiervoor bedoelde
insteekplaats (zie uitklappagina Fig. 4 (11)).
Type thermische motor instellen
1
Controleer welk type thermische motor wordt gebruikt.
2
Stel de schakelaar in conform onderstaande
tabel (zie uitklappagina Fig. 4 (10)):
Schakelaar-
stand
Type thermische
motor
Eigenschap
Spanningsloos
gesloten
Opent het
verwarmingscircuit
wanneer er spanning
staat op de zone-
uitgang. De thermische
motor heeft alleen in
verwarmingsbedrijf
voeding nodig
Spanningsloos
open
Opent het
verwarmingscircuit
wanneer er geen spanning
staat op de zone-uitgang
Per zoneregelaar kan
slechts één type ther-
mische motor worden
aangesloten.
Wanneer zowel span-
ningsloos open als
spanningsloos gesloten
thermische motoren
worden gebruikt, hebt
u twee zoneregelaars
nodig.
!
De thermische motoren
zijn beveiligd met
een glaszekering, zie
paragraaf "Navigatie-
en functieoverzicht" op
pagina 57.
!
Instellingen op de zoneregelaar
