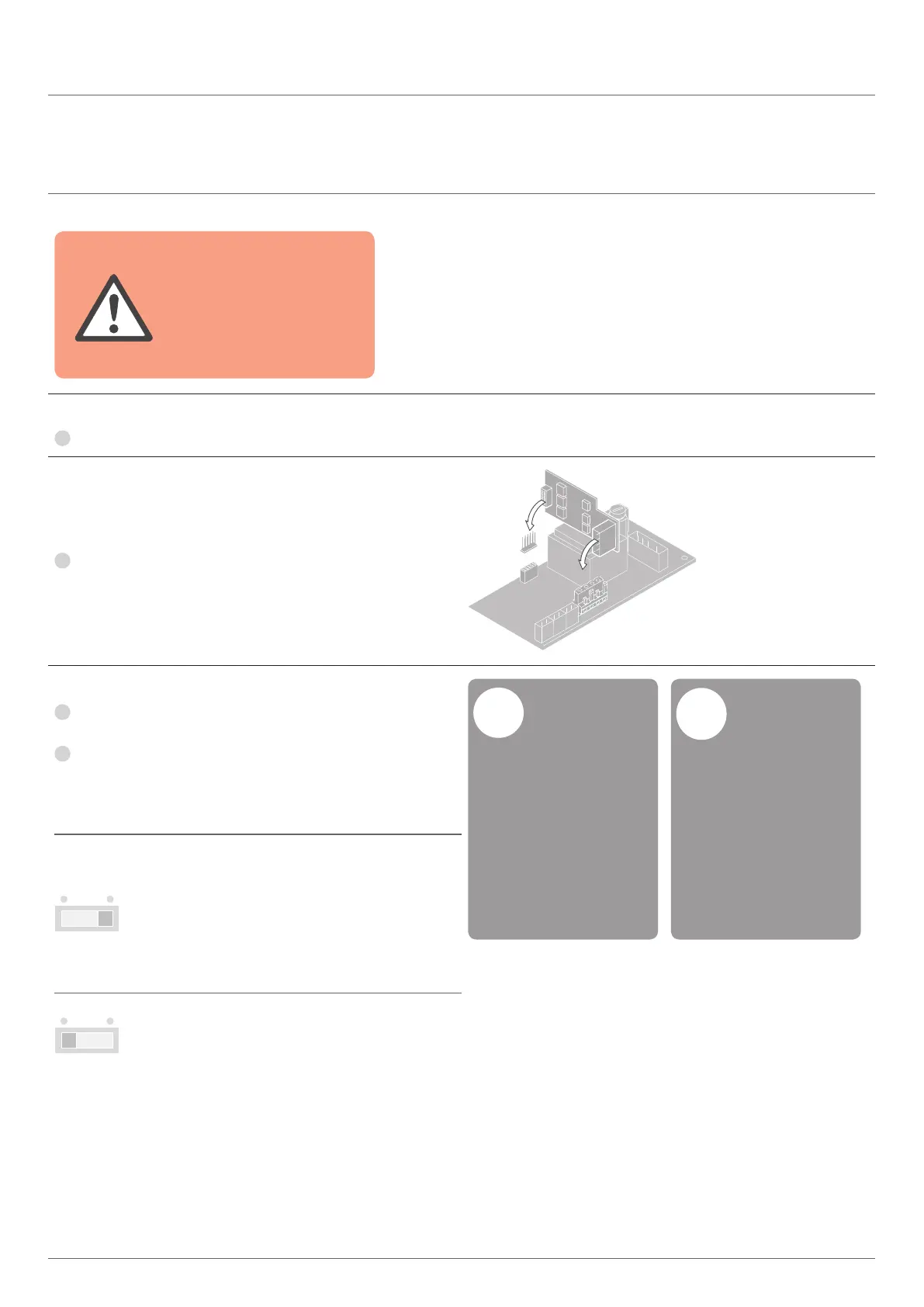

Montage et installation
68
DANGER Danger de mort par
choc électrique!
Contacts sous tension
réseau exposés à nu.
f Assurez-vous que le
câble est hors tension.
Ouvrir le boîtier
1
Ouvrez le boîtier (voir rabat, Fig. 2).
Enficher le module d'extension (option)
Le module d'extension HCS80 augmente le
nombre possible de zones de température
du régulateur de zone de 5 à 8.
1
Enfichez le module d'extension avec la
fiche intermédiaire dans l'emplacement
prévu (voir rabat Fig. 4 (11)).
Régler le type de moteur thermique
1
Contrôlez quel est le type de
moteur thermique présent.
2
Réglez le commutateur selon le tableau
suivant (voir rabat Fig. 4, (10)).
Position du
sélecteur
Type de moteur
thermique
Caractéristique
Fermé sans
courant
Ouvre le circuit de
chauffage lorsqu'une
tension est appliquée à
la sortie de la zone Le
moteur thermique a besoin
d'énergie uniquement
en fonctionnement
de chauffage
Ouvert sans
courant
Ouvre le circuit de
chauffage lorsqu'aucune
tension n'est appliquée
à la sortie de la zone
Par régulateur de zone,
on ne peut raccorder
qu'un seul type de
moteurs thermiques.
Pour pouvoir exploiter
des moteurs ouverts
sans courant et fer-
més sans courant, il
vous faut deux régu-
lateurs de zone.
!
Les moteurs thermiques
sont protégés par un
fusible céramique, voir
section "Vue d'ensemble
de la navigation et
des fonctions" à
la page 86.
!
