11
BELT
CAUTION
! !
CAUTION
! !
To reduce the risk of injury from moving parts
- Unplug before servicing.
Actual model may vary from images shown.
The belt is located under the bottom plate of the
vacuum and should be checked from time to time
to be sure it is in good condition.
When To Replace
Replace belt if it is damaged, cut or broken. Refer
to directions below.

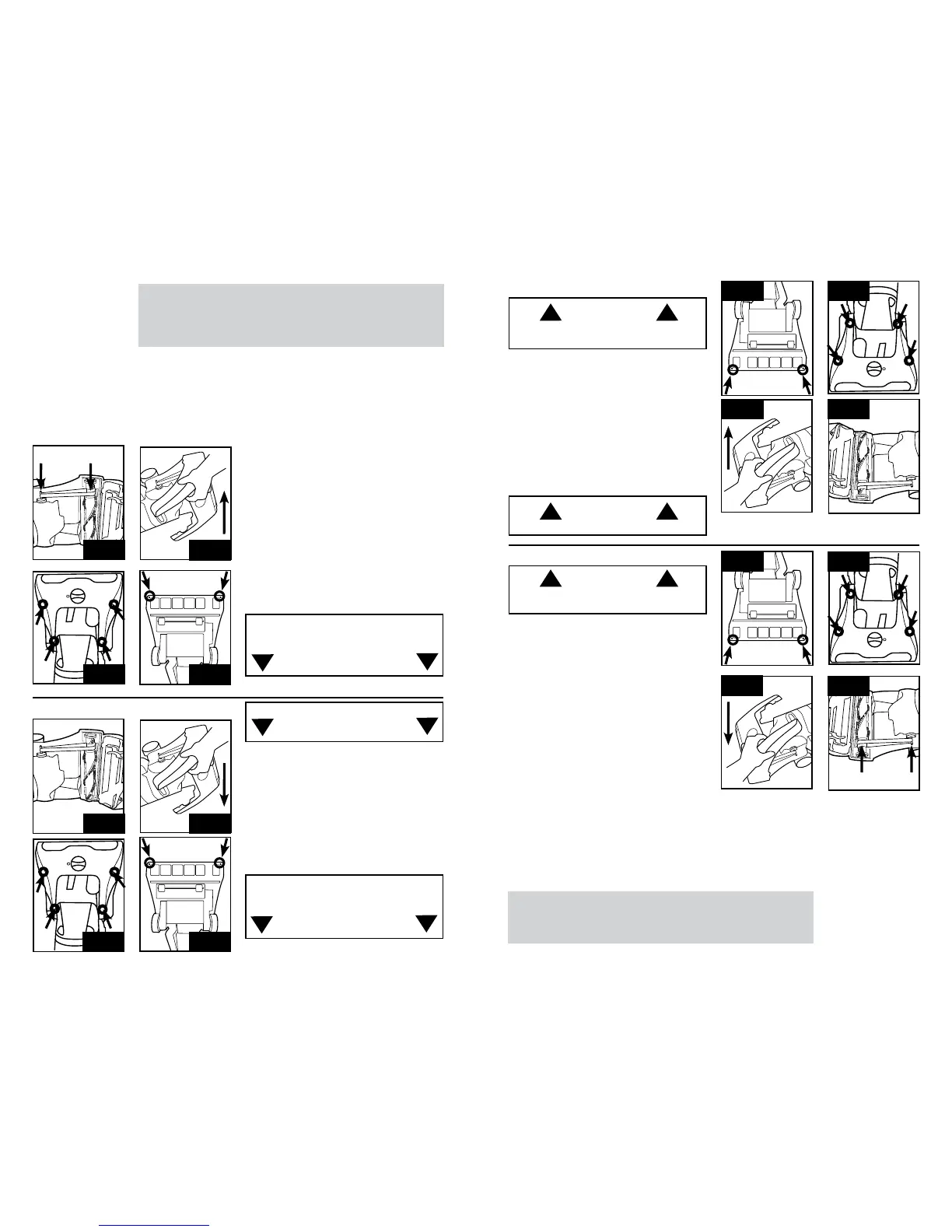

How To Replace
Place handle in the low position and turn the
cleaner over so the bottom side is up.
4.18 Remove 2 screws from bottom with a Phillips
screwdriver.
4.19 Turn cleaner over to low position and remove
4 screws as shown. Remove 6 screws total.
4.20 Remove nozzle cover.
4.21 Remove used belt from brushroll (A) then from
motor shaft (metal rod) (B) and discard.
BRUSHROLL
How to Clean
Place handle in the low position and turn the
cleaner over so the bottom side is up.
4.14 Remove 2 screws from bottom with a Phillips
screwdriver.
4.15 Turn cleaner over to low position and remove
4 screws as shown. Remove 6 screws total.
4.16 Remove nozzle cover.
4.17 Remove any debris and/or hair from brushroll.
Replace the nozzle cover as shown.
CAUTION
! !
To reduce the risk of injury from moving parts -
Unplug before servicing.
What to Buy: Belt
If desired, additional belts can be purchased at Hoover.com or 1-800-944-
9200. When purchasing a new belt for models ask for Belt - HOOVER
®
part
No. 562932001.
With lettering on outside of belt, slide new belt over motor shaft (metal rod) (A).
Then slip around area of brushroll without bristles (B).
With belt in place, pull and slide brushroll into nozzle making sure that the brushroll end caps are in the
correct orientation.
Replace the nozzle cover aligning the screw holes and re-install the 6 screws.
Not to be used for grooming a pet.
Pour réduire les risques de blessures causées
par des pièces en mouvement, débrancher
l’appareil avant d’en effectuer l’entretien.
MISE EN GARDE
!
!
COURROIE
La courroie, située sous la plaque au bas de
l’aspirateur, doit être vérifiée périodiquement.
Quand procéder au remplacement
Remplacer la courroie si elle est endommagée,
coupée ou brisée. Se référer aux directives ci-
dessous.
Comment procéder au remplacement
Placer le manche en position basse et retourner
l’aspirateur à l’envers.
4.18 Dévisser 2 vis du bas à l’aide d’un tournevis à
tête cruciforme.
4.19 Retourner l’aspirateur en position inférieure et
retirer les 4 vis, comme illustré. Vous aurez retiré
6 vis en tout.
4.20 Retirer le couvercle du suceur.
ROULEAUBROSSE
Comment le nettoyer
Placer le manche en position basse et retourner
l’aspirateur à l’envers.
4.14 Dévisser 2 vis du bas à l’aide d’un tournevis à
tête cruciforme.
4.15 Retourner l’aspirateur en position inférieure et
retirer les 4 vis, comme illustré. Vous aurez retiré
6 vis en tout.
4.16 Retirer le couvercle du suceur.
4.17 Retirer les débris et les poils du rouleau-
brosse. Replacer le couvercle du suceur, comme
illustré.
Quoi acheter : Courroie
Au besoin, il est possible d’acheter des courroies supplémentaires à hoover.
com ou en composant le 1 800 944-9200. Au moment d’acheter une nouvelle
courroie pour ces modèles d’aspirateur, demander une courroie HOOVER
MD
,
numéro de pièce : 562932001.
4.21 Placer vers l’extérieur le côté de la courroie comportant des lettres, puis
faire glisser la nouvelle courroie sur l’arbre du moteur (tige de métal) (A). Faire
ensuite glisser la courroie autour de la partie sans poils du rouleau-brosse (B).
Une fois la nouvelle courroie installée, tirer le rouleau-brosse et le faire glisser
dans la buse en veillant à ce que les extrémités du rouleau-brosse soient ori-
entées correctement.
Replacer le couvercle du suceur en alignant les trous des vis, puis revisser les
6 vis.
Ne pas utiliser pour toiletter un animal.
MISE EN GARDE
!
!
Pour réduire les risques de blessures causées
par des pièces en mouvement, débrancher
l’appareil avant d’en effectuer l’entretien.
MISE EN GARDE
!
!
Le modèle d’aspirateur peut varier de
celui illustré.
4.14
4.14
4.16
4.16
4.17
4.17
4.15
4.15
4.21
4.21
4.18
4.18
4.20
4.20
4.19
4.19
!
11
B
B
A
A
