4 Assembly
Linear actuators MC250 • MC253 • MC500 • MC503
Operating Manual Version 2.1 - March 2011 21
6 Select the output signal range with the jumper (JP1):
• Jumper right: 0 … 20 mA
• Jumper left: 4 … 20 mA
JP1 Jumper
27 Spacers
110 Main board
111 Printed circuit board for mA output
signal
113 Plug-in bridge

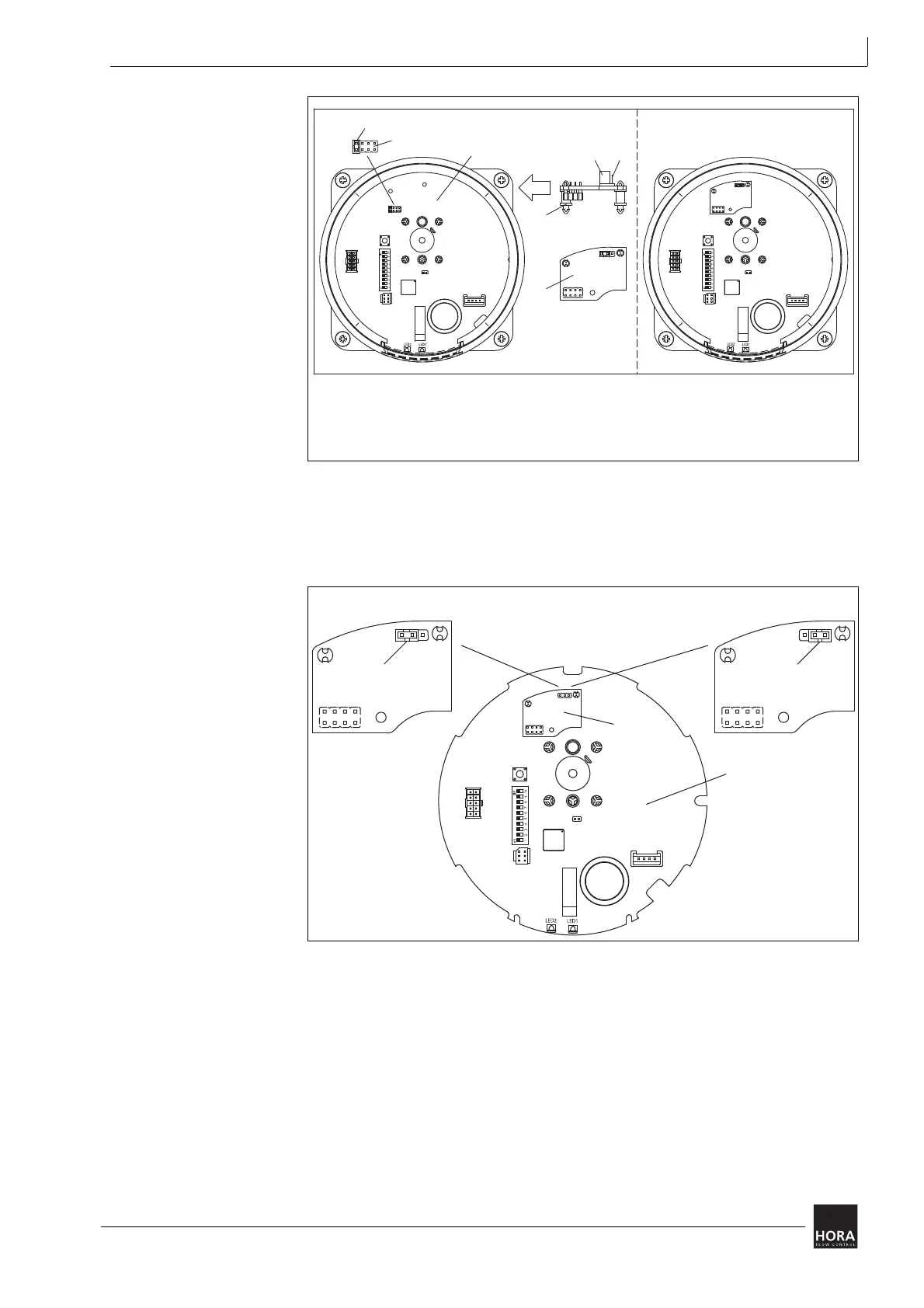

Diagram 13 Installation of the printed circuit board for mA output signal
Diagram 14 Set signal range for mA output signal X
4 ... 20 mA
0 ... 20 mA
JP1
JP1
111
110
