HP 54501A - Page 39

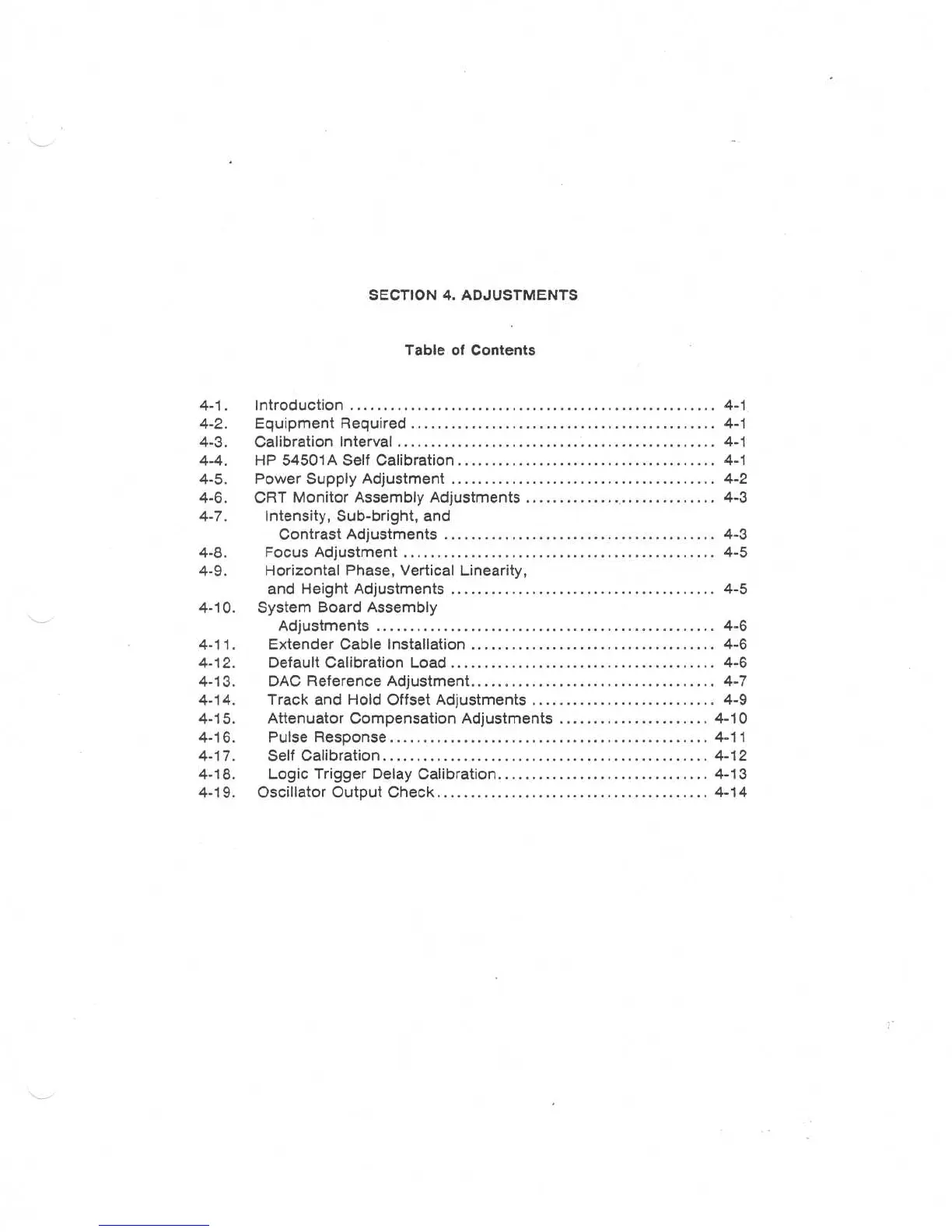

SECTION 4 . ADJUSTMENTS
Table of Contents
4-1 . Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1
4-2 . Equipment Required . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1
4-3 . Calibration
Interval
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4-1
4-4
. HP 54501A Self Calibration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1
4-5 .
Power
Supply
Adjustment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2
4-6 . CRT
Monitor
Assembly Adjustments . . . . . . . . . . . . . . . . . . . . . . . . . .
4-3
_
4-7 .
Intensity, Sub-bright, and
Contrast Adjustments . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3
4-8 . Focus Adjustment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4-5
4-9 .
Horizontal Phase, Vertical Linearity,
and Height Adjustments . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-5
4-10
.
System Board Assembly
Adjustments . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-6
4-11 . Extender Cable Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-6
4-12 . Default Calibration Load . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4-6
4-13 . DAC Reference Adjustment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-7
4-14 .
Track
and Hold Offset Adjustments . . . . . . . . . . . . . . . . . . . . . . . . . . .
4-9
4-15 .
Attenuator
Compensation Adjustments . . . . . . . . . . . . . . . . . . . . . .
4-10
4-16 . Pulse Response . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-11
4-17 . Self
Calibration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-12
4-18
.
Logic Trigger Delay Calibration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-13
4-19 . Oscillator Output Check . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-14
