6 ANNEXES
36
6.8. Annexe 8

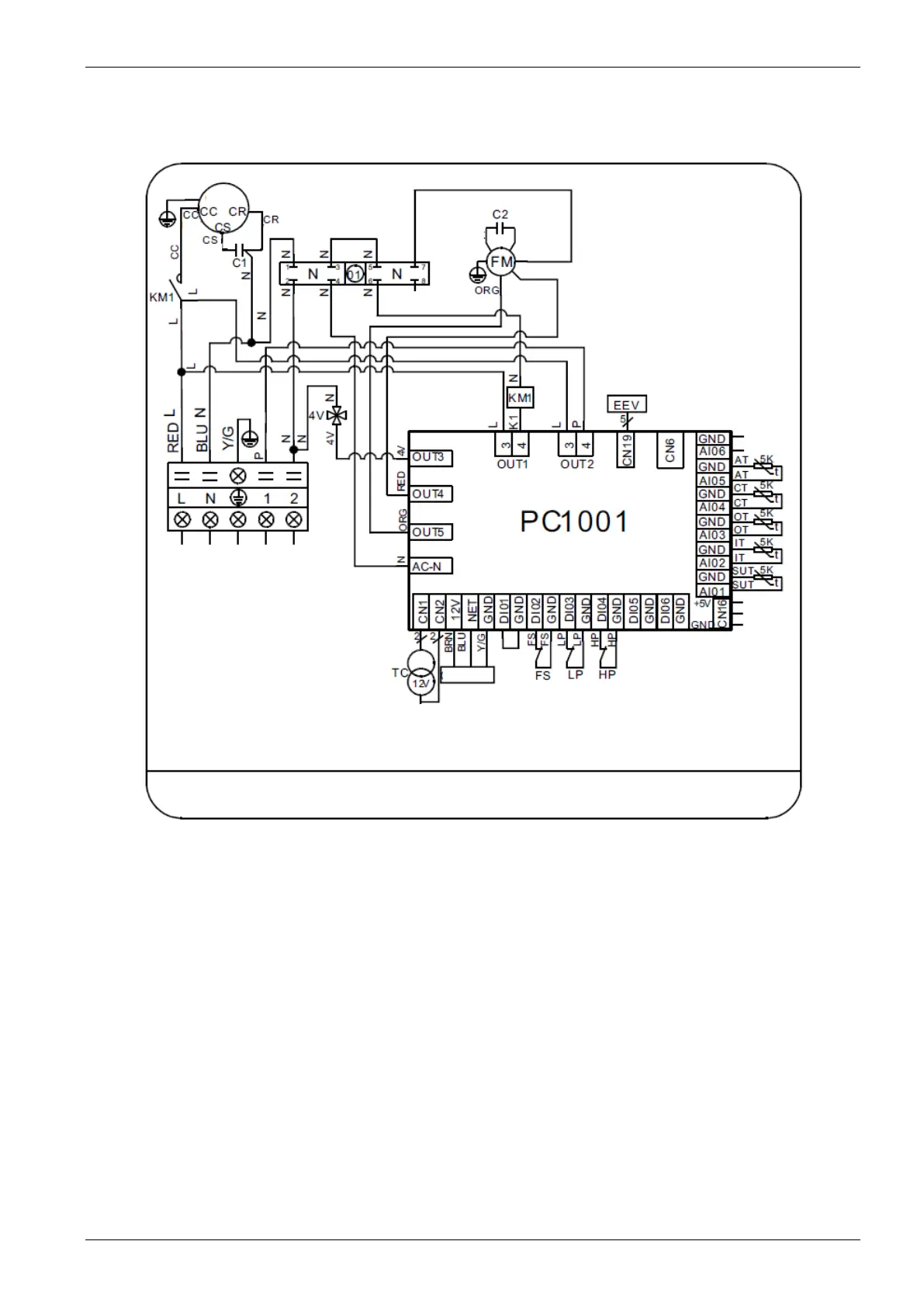

Diagramme du circuit Hydro-Pro+Premium 14
AT
:
température ambiante
COMP
:
compresseur
CT
:
température de la bobine
EEV :
vanne d'expansion
électronique
FM
:
moteur du ventilateur
FS
:
contacteur débitmétrique
HP
:
protection contre la haute
pression
IT :
température de l'eau à l'entrée
KM1 :
contacteur du
compresseur
LP
:
protection contre la basse
pression
OT
:
température de l'eau à la
sortie
SUT :
température de succion
TC
:
transformateur
4V
:
vanne à 4 voies
Vers la
pompe
VERS
L'ALIMENTATION
ÉLECTRIQUE
220 V-240 V~/50 Hz
Contrôleur
WHT
RED
BLK
BLU
Hydro-Pro + Premium 14
COMP
RED
BLK
WHT
WHT
