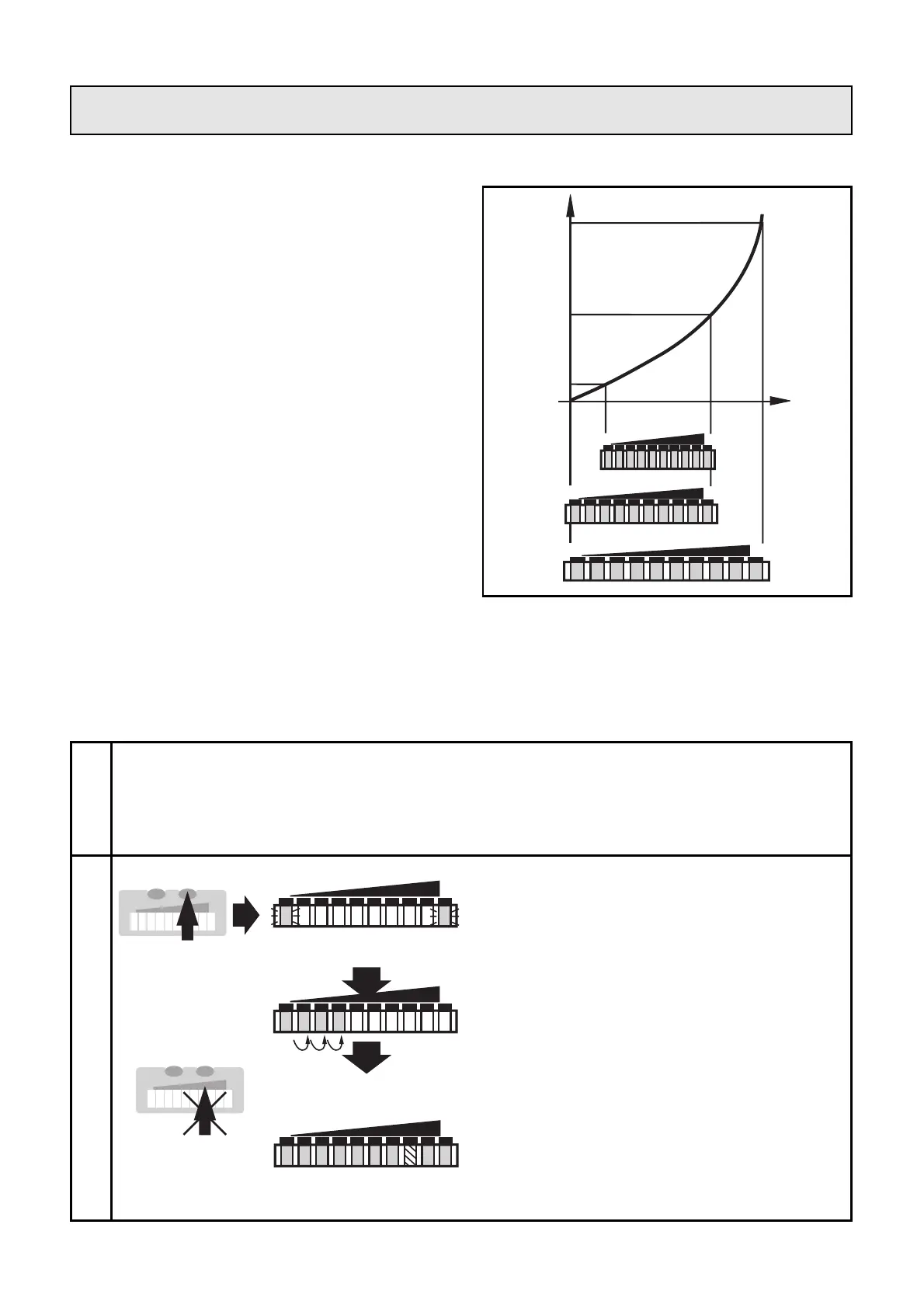

Überwachungsbereich Strömung einstellen
Der Überwachungsbereich wird
festgelegt durch
• Abgleich auf gewünschte
Maximalströmung (HI-Teach)
= oberes Ende des Fensters.
Dieser Abgleich genügt für die
meisten wasserbasierten
Applikationen.
• Abgleich auf gewünschte
Minimalströmung / Strömungs-
stillstand (LO-Teach) = unteres
Ende des Fensters; (optional).
• Abgleich auf Maximalströmung (HI-Teach)
Das Gerät erfaßt die vorhandene Strömung und setzt diesen Wert als
oberen Anzeigewert für das LED-Display (LED 9).
12
Einstelldiagramme / Technik-Information
2468103579
LO HI
2468103579
LO HI
2468103579
LO HI
0
Strömungs-
geschwindigkeit
Sensor-
signal
1
2
Drücken Sie die Taste Learn/Set
und halten Sie sie gedrückt.
Die grünen LEDs rechts und links
blinken,
nach 5s füllt sich der LED-Balken
(grün) von links nach rechts
(lassen Sie die Taste los, sobald
die ersten LEDs leuchten).
Die Anzeige verlischt kurzzeitig.
Das Gerät speichert die aktuelle
Strömung als Maximalströmung
und geht in den Run-Modus
Strömung.
Schalten Sie die Betriebsspannung ein. Nach etwa 15 s ist das Gerät
betriebsbereit. Wechseln Sie ggf. in den Run-Modus Strömung.
Lassen Sie das Medium mit der gewünschten Maximalströmung
in der Anlage fließen.
