L'appareil doit être monté par un électricien.
Les règlements nationaux et internationaux relatifs à l'installa-
tion de matériel électrique doivent être respectés.
Alimentation selon EN50178, TBTS, TBTP.
Afin de répondre aux exigences de la norme "UL 508" pour la
catégorie "limited voltage", l´appareil doit être impérativement
alimenté par une alimentation isolée galvaniquement et équipée
d´un dispositif de protection contre les surcharges.

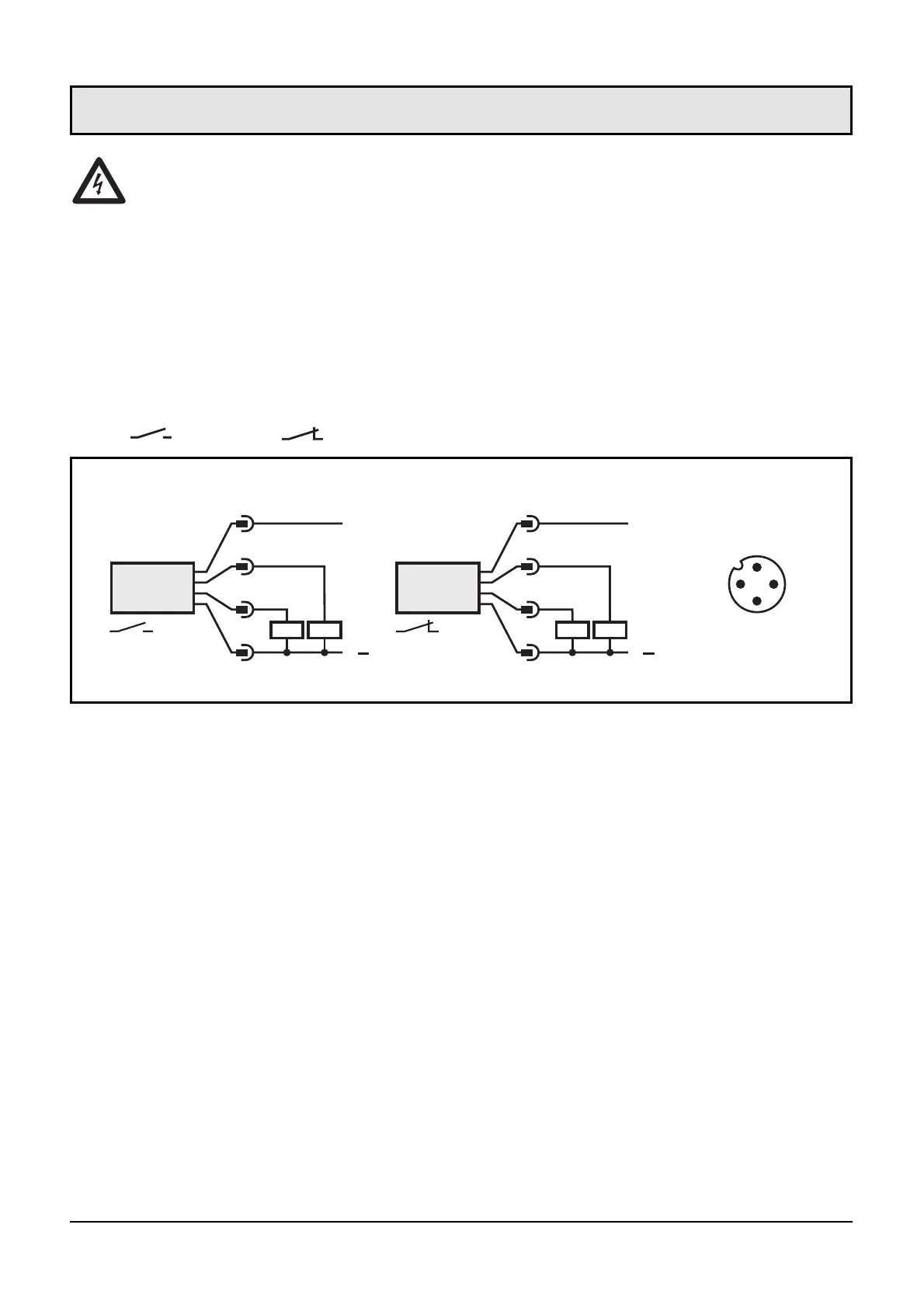

Mettre l'installation hors tension avant de raccorder l'appareil comme
suit ( = N.O. / = N.F.):
Dès la mise sous tension toutes les LED s'allument et s'éteignent l'une
après l'autre.* L'appareil est ensuite opérationnel.
*Durant ce temps les deux sorties sont commutées en fonction de la
programmation: ON pour la fonction N.O. et OFF pour la fonction N.F.
Indication de défaut:
Les 5 LED à gauche clignotent lors dun court-circuit de la sortie de
commutation S1.
Les 5 LED à droite clignotent lors dun court-circuit de la sortie de
commutation S2.
44
3
1
4
2
L
L
+
3 BU
2 WH
4 BK
1 BN
S2 S1
L
L
+
1 BN
2 WH
4 BK
3 BU
S2 S1
branchement
connecteur
(côté capteur)
S1 = contrôle du débit
S2 = contrôle de la température ou combinaison logique débit/température
(foction logique)
Couleurs des fils conducteurs des connecteurs femelles ifm:
1 = BN (brun), 2 = WH (blanc), 3 = BU (bleu), 4 = BK (noir).
Raccordement électrique
