IFM Electronic Efector 300 SI1007 - Bedien- und Anzeigeelemente

SI1007

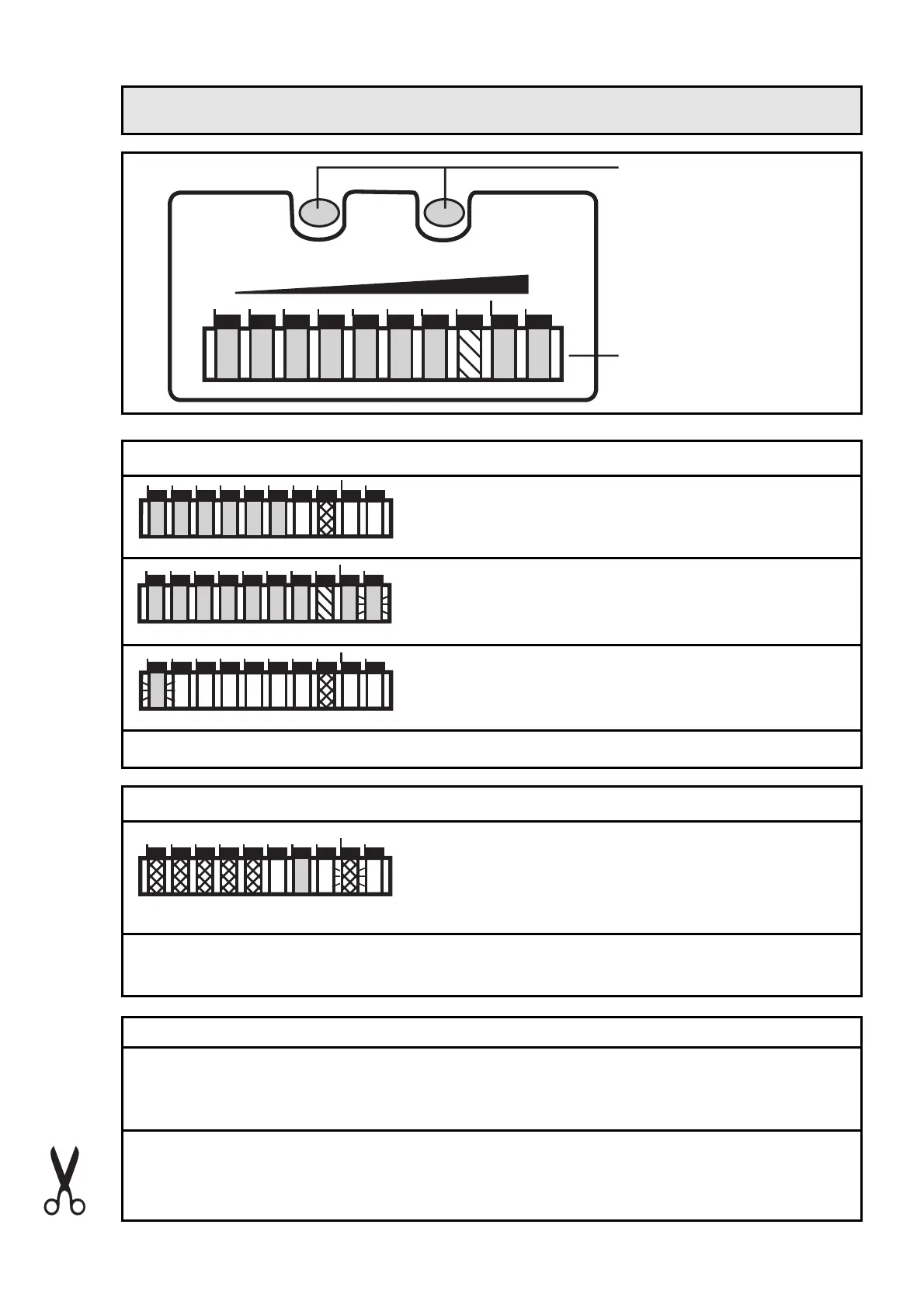

Bedien- und Anzeigeelemente
MODE /
ENTER
2468
LEARN /
SET
103579
FLOW / TEMP
LO HI
20 40 60 80
0
°C
Einstelltasten
Aktuelle Strömung im Anzeigebereich
(grüner LED-Balken)
Schaltpunkt-Anzeige: LED orange: Strömung ≥ SP; LED rot: Strömung < SP)
Betriebsanzeige Strömung (Run-Modus Strömung)
Überströmung (LED 9 blinkt)
Unterströmung (LED 0 blinkt)
Betriebsanzeige
2468103579
20 40 60 80
0
2468103579
20 40 60 80
0
2468103579
20 40 60 80
0
Aktuelle Temperatur im Bereich 0-80°C
(roter LED-Balken)
leuchtende LED = Schritte in 10°C;
blinkende LED = Schritte in 1°C; (hier: 48°C)
Schaltpunkt-Anzeige:
LED orange: Temperatur ≥ SP; LED grün: Temperatur < SP)
Betriebsanzeige Temperatur (Run-Modus Temperatur)
Mode / Enter:
Wechsel Run-Modus Strömung ↔ Run-Modus Temperatur
Anwahl der Menüpunkte und Bestätigung
Learn/Set:
Abgleich auf Maximal- / Minimalströmung; Einstellen von Werten
(kontinuierlich durch Dauerdruck; schrittweise durch Einzeldruck)
Einstelltasten
2468103579
20 40 60 80
0
3
