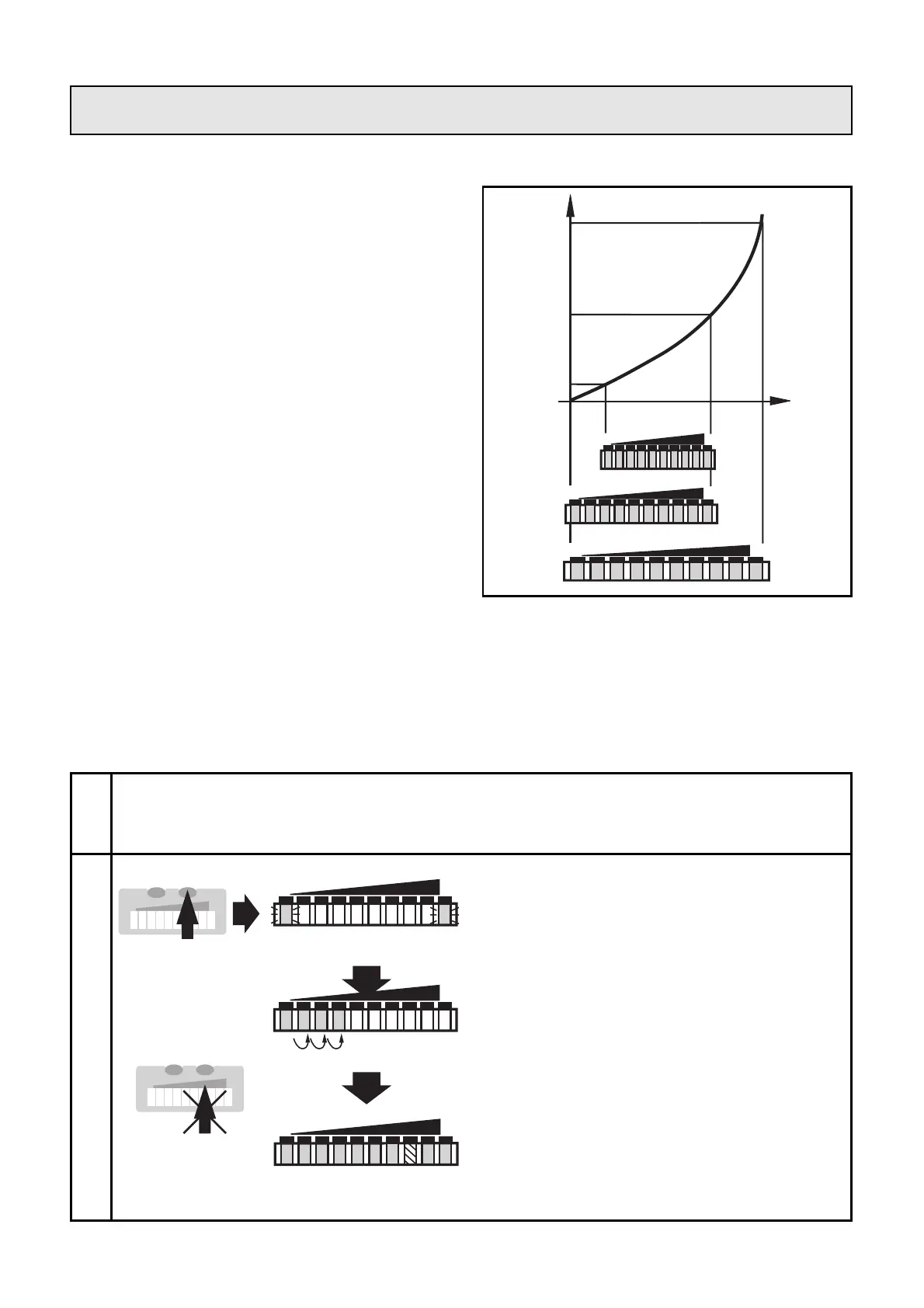

Réglage de la plage de détection débit
La plage de détection est déter-
minée par:
• Réglage sur débit maximum
souhaité (HI-Teach) .
Ce réglage suffit pour la plu-
part des applications à base
d'eau.
• Réglage sur débit minimum
suohaité / nul (LO-Teach
(optionnel).
• Réglage sur débit maximum (HI-Teach)
L'appareil détecte le débit existant et l'utilise comme valeur maximale
pour l'affichage à LED (LED 9).
48
Diagrammes de réglage / Informations techniques
2468103579
LO HI
2468103579
LO HI
2468103579
LO HI
0
vitese de circulation
signal
de la
sonde
1
2
Appuyer sur le bouton Learn/Set
et le maintenir appuyé.
Les LED vertes à droite et à gauche
clignotent;
après 5s la rampe de LED
s'allume de gauche à droite
(relâcher le bouton dès que les
premières LED s'allument).
L'affichage s'éteint brièvement.
L'appareil mémorise le débit
existant en tant que débit
maximum et devient opérationnel.
LO HI
LO HI
HILO
>5...<10s
M
S
M
S
Mettre l'appareil sous tension. L'appareil est opérationnel après env. 15 s.
S'assurer d'être dans le mode Run débit.
Le débit du fluide doit être à la valeur maximale souhaité et constant.
