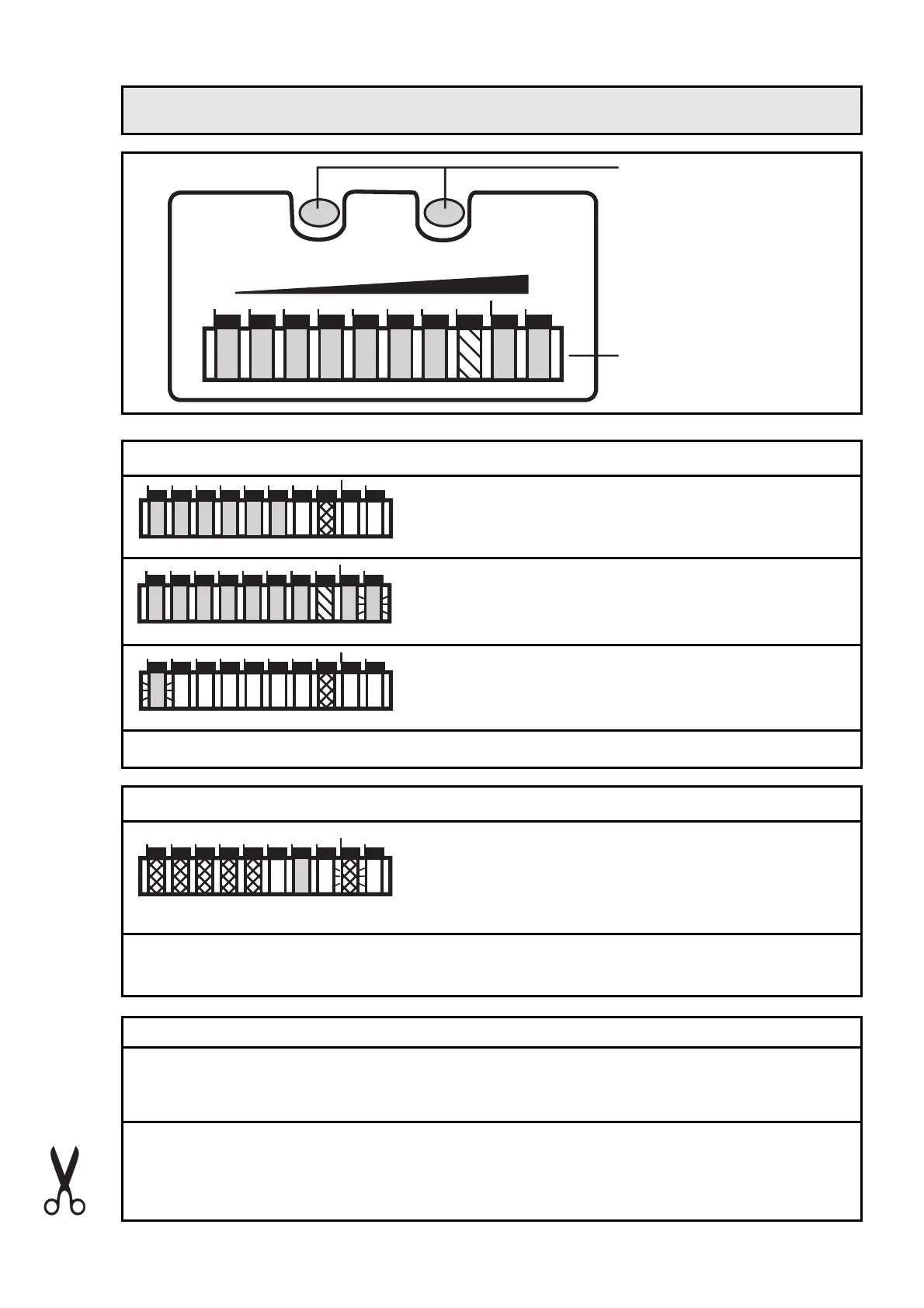

Eléments de service et d’indication
MODE /
ENTER
2468
LEARN /
SET
103579
FLOW / TEMP
LO HI
20 40 60 80
0
°C
boutons-poussoir de
réglage
débit actuel du fluide dans la plage de
détection (rampe LED verte)
Seuil de commutation (SP): LED orange: débit ≥ SP; LED rouge: débit < SP)
Indication de fonction débit (Mode Run débit)
débit excessif (LED 9 clignote)
chute du débit (LED 0 clignote)
indication de fonction
2468103579
20 40 60 80
0
2468103579
20 40 60 80
0
2468103579
20 40 60 80
0
température actuel du fluide dans la plage
0-80°C (rampe LED rouge)
LED allumée = pas en 10°C
LED clignotante = pas en 1°C; (ici: 48°C)
Seuil de commutation (SP)
LED orange: température ≥ SP; LED verte: température < SP
Indication de fonction température (Mode Run température)
Mode / Enter:
Passage dans le mode Run débit ↔ mode Run température
sélection des options de menu; validation
Learn/Set:
réglage sur débit maximum / minimum; réglage des valeurs (en
appuyant sur le bouton-poussoir et le maintenant appuyé, pas à pas en
appuyant sur le bouton-poussoir plusieurs fois)
Boutons-poussoir de réglage
2468103579
20 40 60 80
0
