Schaltpunkt Strömung einstellen (SP
Flow
)
Der Schaltpunkt ist werksseitig voreingestellt (LED 7). Die Einstellung
beeinflußt die Reaktionszeit des Geräts:
• hoher Schaltpunkt = schnelle Reaktion bei Strömungsabfall,
• niedriger Schaltpunkt = schnelle Reaktion bei Strömungsanstieg.
14
LEDs = rot, wenn letzter gemessener Strömungswert < SP.
LEDs = orange, wenn letzter gemessener Strömungswert ≥ SP.
*Schaltpunkt verringern: Lassen Sie blinkende und leuchtende LED bis zum
maximalen Einstellwert laufen. Danach beginnt der Durchlauf wieder bei
dem minimalen Einstellwert.
**Überlauf: Überschreiten blinkende und leuchtende LEDs den maximalen
Einstellwert, beginnt der Durchlauf wieder bei dem minimalen Einstellwert.
1
2

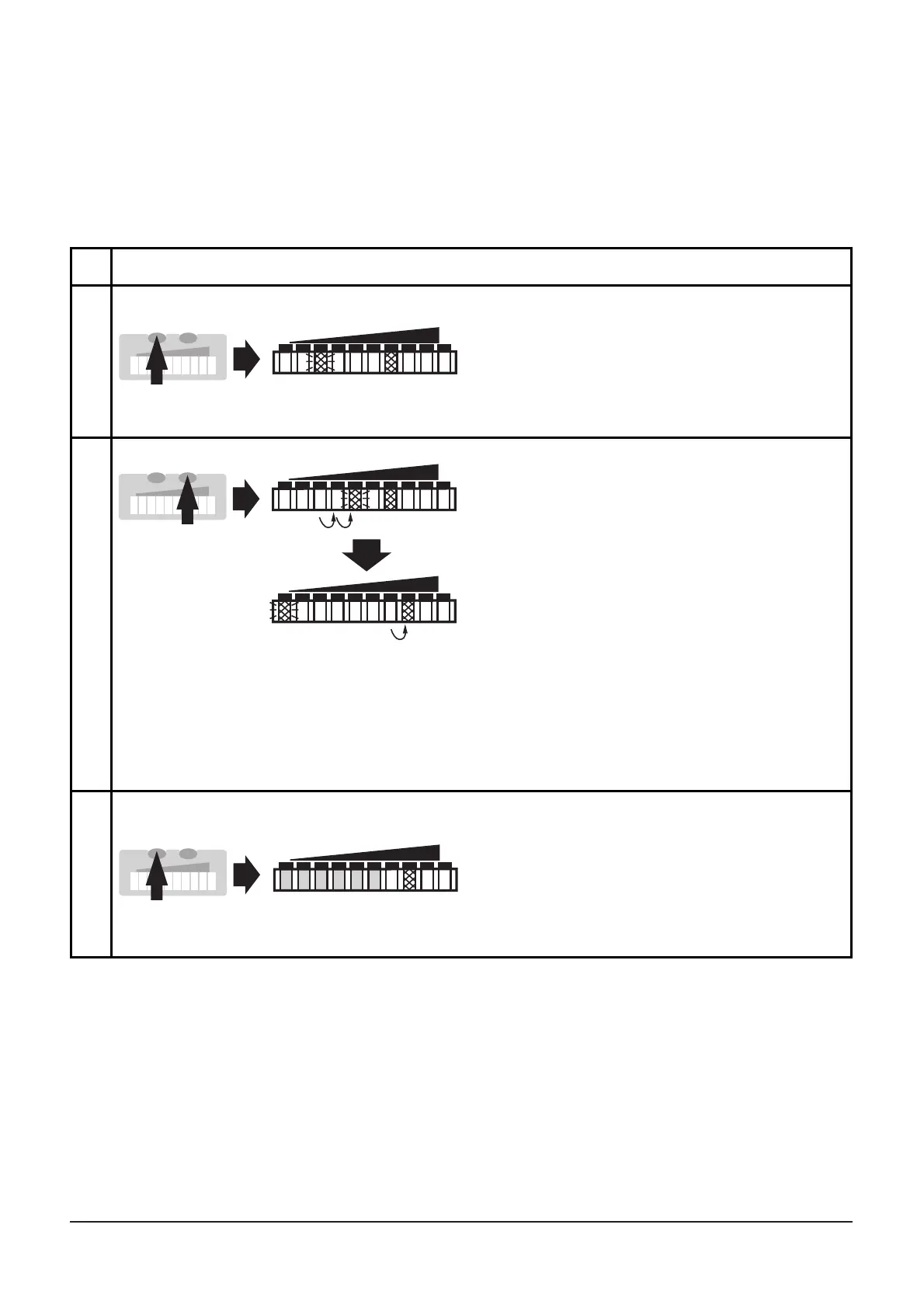

Drücken Sie die Taste Mode/Enter
einmal. Der aktuelle Schaltpunkt
wird angezeigt:
leuchtende LED: Grobeinstellung,
blinkende LED: Feineinstellung.
Drücken Sie die Taste Learn/Set
und halten Sie sie gedrückt.
Nach 5 s wird der Schaltpunkt
erhöht* (schrittweise durch
Einzeldruck oder kontinuierlich
durch Festhalten der Taste).
Anzeige:
Die blinkende LED läuft von links
nach rechts. Nach Erreichen der
LED 9 beginnt der Durchlauf
wieder bei LED 0. Die stetig
leuchtende LED wandert eine
Position weiter.**
LO HI
LO HI
LO HI
1x
M
S
M
S
3
Drücken Sie kurz die Taste
Mode/Enter (= Bestätigung).
Die Anzeige verlischt kurzzeitig.
Der eingestellte Schaltpunkt wird
wirksam; das Gerät geht in den
Run-Modus Strömung.
HI
LO
M
S
>5 s
Wechseln Sie ggf. in den Run-Modus Strömung.
