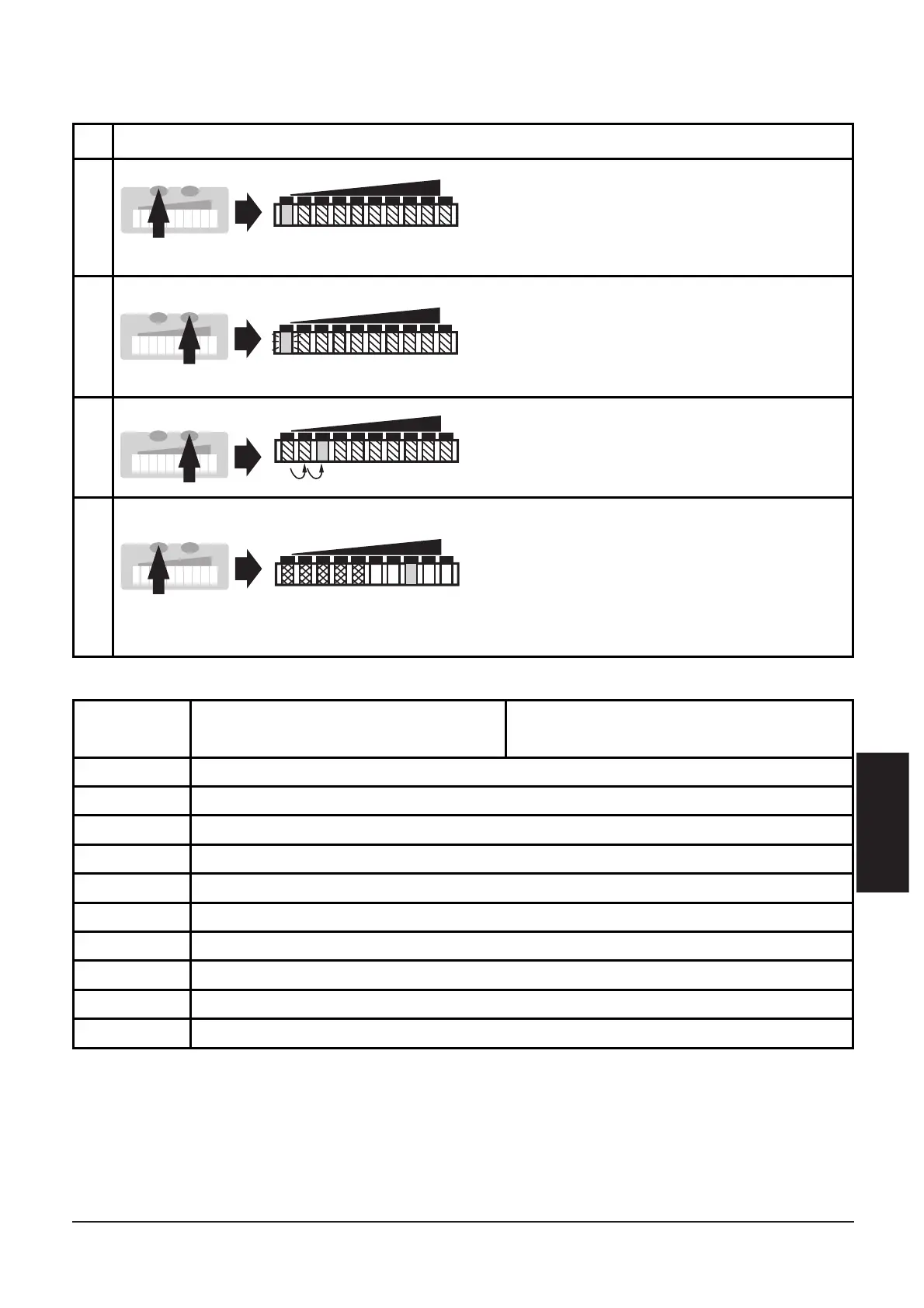

Einstellen der Schaltfunktion für S2
Folgende Funktionen sind einstellbar:
17
DEUTSCH
1
2
Drücken Sie die Taste
Mode/Enter zweimal.
Die aktuelle Einstellung wird
angezeigt (grüne LED).
Drücken Sie die Taste Learn/Set
5 s lang (bis die LED blinkt).
LO HI
LO HI
2x
M
S
M
S
3
Drücken Sie die Taste Learn/Set
so oft, bis die gewünschte LED
aufleuchtet.
LO HI
M
S
4
Drücken Sie kurz die Taste
Mode/Enter (= Bestätigung).
Die Anzeige verlischt kurzzeitig.
Das Gerät speichert die neue
Einstellung und geht in den Run-
Modus Temperatur.
HILO
M
S
5 s
Wechseln Sie ggf. in den Run-Modus Temperatur.
Logik-
funktion
0
1
2
3
4
5
6
7
8
9
bei Verwendung als Schließer
ist S2 geschaltet, wenn
bei Verwendung als Öffner ist S2
nicht geschaltet, wenn
Temperatur ≥ SP
Temp
Strömung ≥ SP
Flow
und Temperatur ≥ SP
Temp
Strömung ≥ SP
Flow
und Temperatur < SP
Temp
Strömung < SP
Flow
und Temperatur ≥ SP
Temp
Strömung < SP
Flow
und Temperatur < SP
Temp
Strömung ≥ SP
Flow
oder Temperatur ≥ SP
Temp
Strömung ≥ SP
Flow
oder Temperatur < SP
Temp
Strömung < SP
Flow
oder Temperatur ≥ SP
Temp
Strömung < SP
Flow
oder Temperatur < SP
Temp
Temperatur < SP
Temp
