Réglage du seuil de commutation “débit” (SP
Flow
)
Le seuil de commutation est préréglé en usine (LED 7). Le réglage
influence le temps de réponse de l'appareil: Plus haut est le seuil de
commutation = réaction rapide en cas de chute du débit, plus bas est le
seuil de commutation = réaction rapide en cas d'augmentation du débit.
50
LED = rouge lorsque la dernière valeur mesurée du débit < SP.
LED = orange lorsque la dernière valeur mesurée du débit ≥ SP.
*Réduire le seuil: Laisser les LED clignotante et allumée passer la valeur de
réglage maximum. Ensuite le cycle recommence à la valeur de réglage
minimum.
**Dépassement: Si la LED clignotante et la LED allumée dépassent la valeur de
réglage maximum, le cycle recommence à la valeur de réglage minimum.

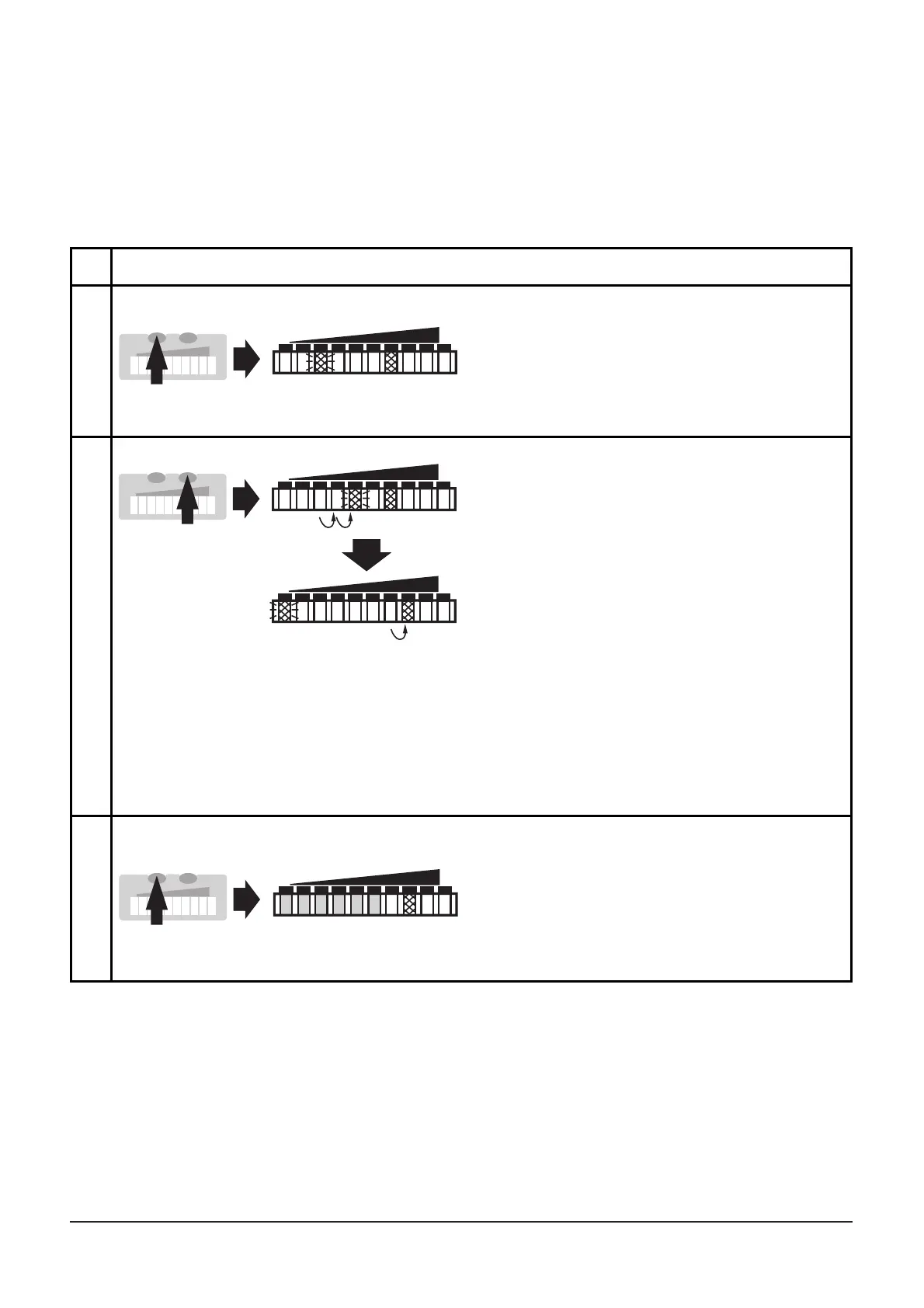

1
2
Appuyer brièvement sur le bouton
Mode/Enter. Le seuil de commu-
tation actuel est affiché:
LED allumée: réglage grossier,
LED clignotante: réglage fin.
Appuyer sur le bouton Learn/Set
et le maintenir.
Après 5 s le seuil de commutation
est augmenté* (pas à pas en
appuyant sur le bouton-poussoir
plusieurs fois ou continuellement
en le maintenant appuyé).
Indication:
La LED clignotante passe de
gauche à droite. Lorsque la LED
clignotante atteint la position 9,
elle retourne à la LED 0 et la LED
qui est constamment allumée
avance d'un pas.**
LO HI
LO HI
LO HI
1x
M
S
M
S
3
Appuyer sur le bouton Mode/Enter
brièvement (confirmation).
L'affichage s'éteint brièvement.
Le seuil de commutation réglé
devient effectif; l'appareil devient
opérationnel.
HI
LO
M
S
>5 s
S'assurer d'être dans le mode Run débit.
