Das Gerät darf nur von einer Elektrofachkraft installiert werden.
Befolgen Sie die nationalen und internationalen Vorschriften zur
Errichtung elektrotechnischer Anlagen.
Spannungsversorgung nach EN50178, SELV, PELV.
Um die "limited Voltage" Anforderungen gemäß UL 508 zu
erfüllen, muß das Gerät aus einer galvanisch getrennten Quelle
versorgt und durch eine Überstromeinrichtung abgesichert werden.

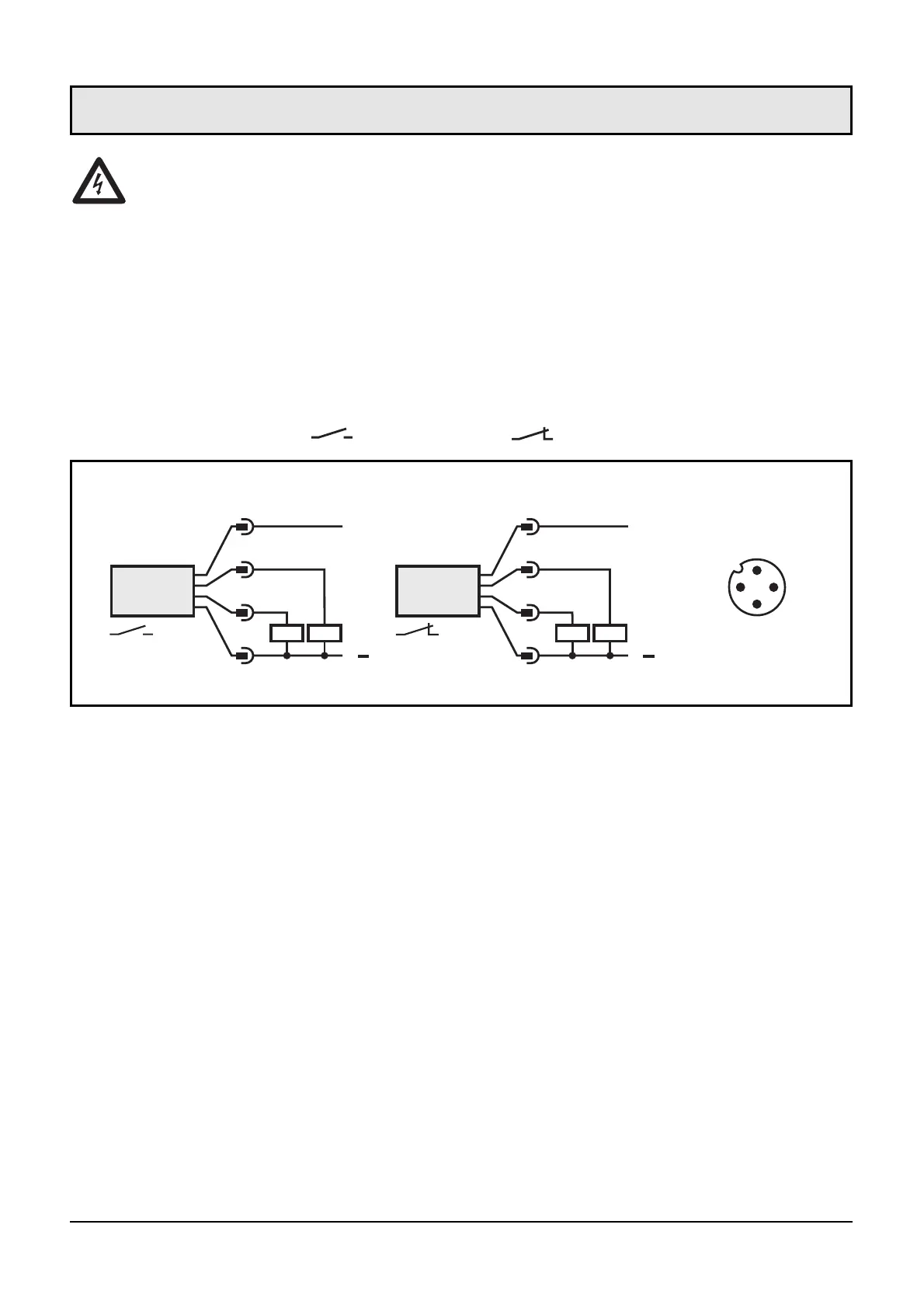

Schalten Sie die Anlage spannungsfrei und schließen Sie das Gerät
folgendermaßen an ( = Schließer / = Öffner):
Nach dem Einschalten der Versorgungsspannung leuchten alle LEDs
auf und verlöschen wieder schrittweise.* Danach ist das Gerät
betriebsbereit.
*Während dieser Zeit sind beide Ausgänge entsprechend der Programmierung
geschaltet: EIN bei Schließerfunktion und AUS bei Öffnerfunktion.
Störanzeige:
5 rote LEDs links blinken bei Kurzschluß in Schaltausgang S1;
5 rote LEDs rechts blinken bei Kurzschluß in Schaltausgang S2.
8
3
1
4
2
L
L
+
3 BU
2 WH
4 BK
1 BN
S2 S1
L
L
+
1 BN
2 WH
4 BK
3 BU
S2 S1
Steckeransicht
(am Gerät)
S1 = Strömungsüberwachung
S2 = Temperaturüberwachung oder Strömung und Temperatur kombiniert
(Logikfunktion)
Adernfarben bei ifm-Kabeldosen:
1 = BN (braun), 2 = WH (weiß), 3 = BU (blau), 4 = BK (schwarz)
Elektrischer Anschluß
