5. Descriptif de l'appareil

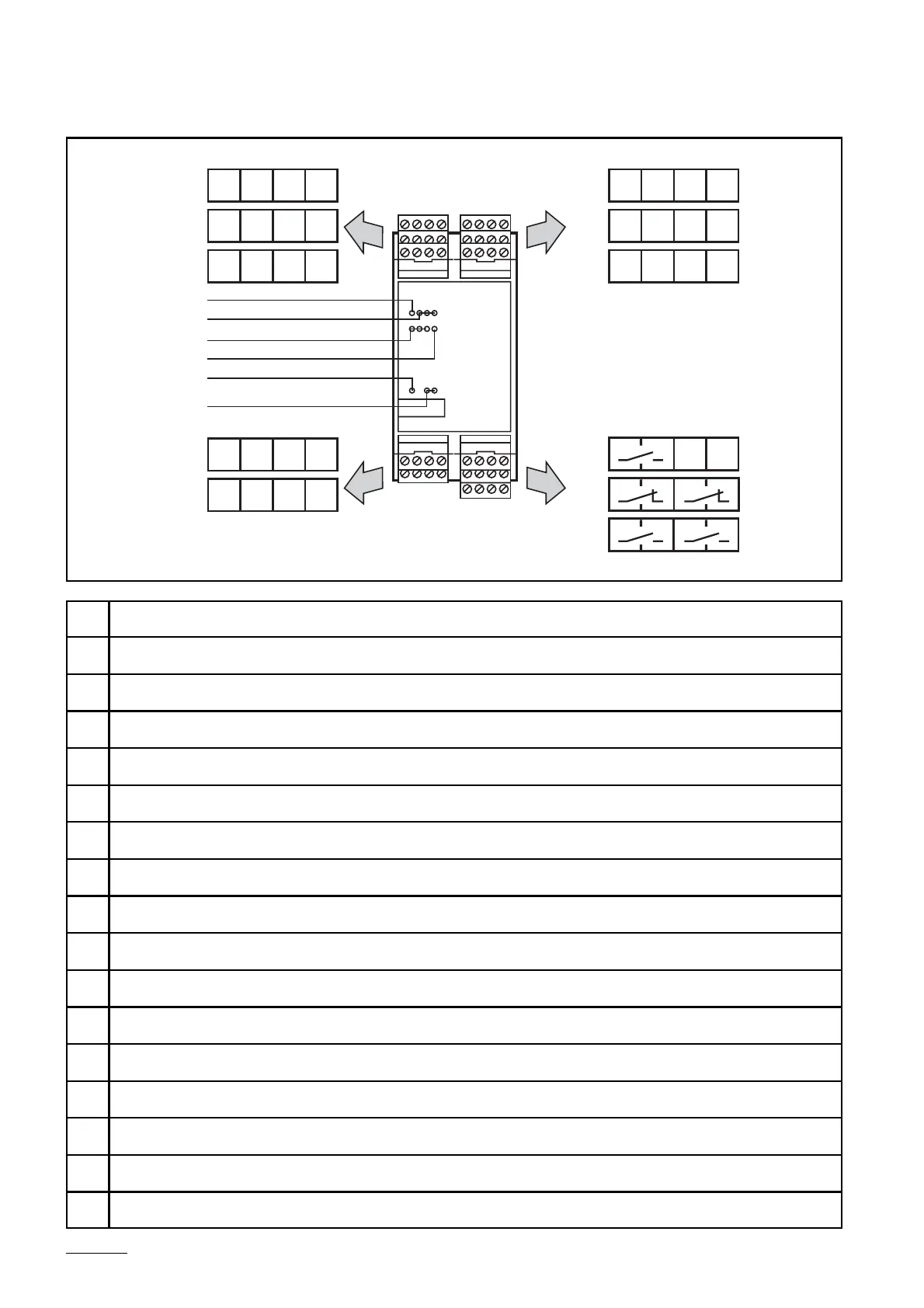

Eléments de visualisation et bornes
page 30
A1
3L- 3A 3TE 3L+
A2
2L- 2A 2TE 2L+
A3
1L- 1A 1TE 1L+
A4
4L- 4A 4TE 4L+
A5
5L- 5A 5TE 5L+
A6
6L- 6A 6TE 6L+
GND P1 P2 V+
R1 R2 R3 R4
B1
B2
B4
B6
B5
B3
C1
C2
C4
C5
C6
12
56
910
78
11 12
A1
raccordement pour le 3
e
détecteur/la 3
e
chaîne de détecteurs de sécurité
A2
raccordement pour le 2
e
détecteur/la 2
e
chaîne de détecteurs de sécurité
A3
raccordement pour le 1
er
détecteur/la 1
ère
chaîne de détecteurs de sécurité
A4
raccordement pour le 4
e
détecteur/la 4
e
chaîne de détecteurs de sécurité
A5
raccordement pour le 5
e
détecteur/la 5
e
chaîne de détecteurs de sécurité
A6
raccordement pour le 6
e
détecteur/la 6
e
chaîne de détecteurs de sécurité
B1
LED jaune: signal de sortie test
B2
LED verte: signal de sortie des détecteurs/chaînes de détecteurs de sécurité raccordés (1 à 3)
B3
LED verte: signal de sortie des détecteurs/chaînes de détecteurs de sécurité raccordés (4 à 6)
B4
LED rouge: défaut/démarrage
B5
LED verte: tension d'alimentation
B6
LED verte: activation des sorties relais
C1
raccordement pour l'alimentation en tension et programmation
C2
raccordement pour la surveillance de relais extérieurs
C4
raccordement sortie relais, 1 x normalement ouvert (fermé en cas de signal de sortie)
C5
raccordement sortie relais 2 x normalement fermé (ouvert en cas de signal de sortie)
C6
raccordement sortie relais, 2 x normalement ouvert (fermé en cas de signal de sortie)
