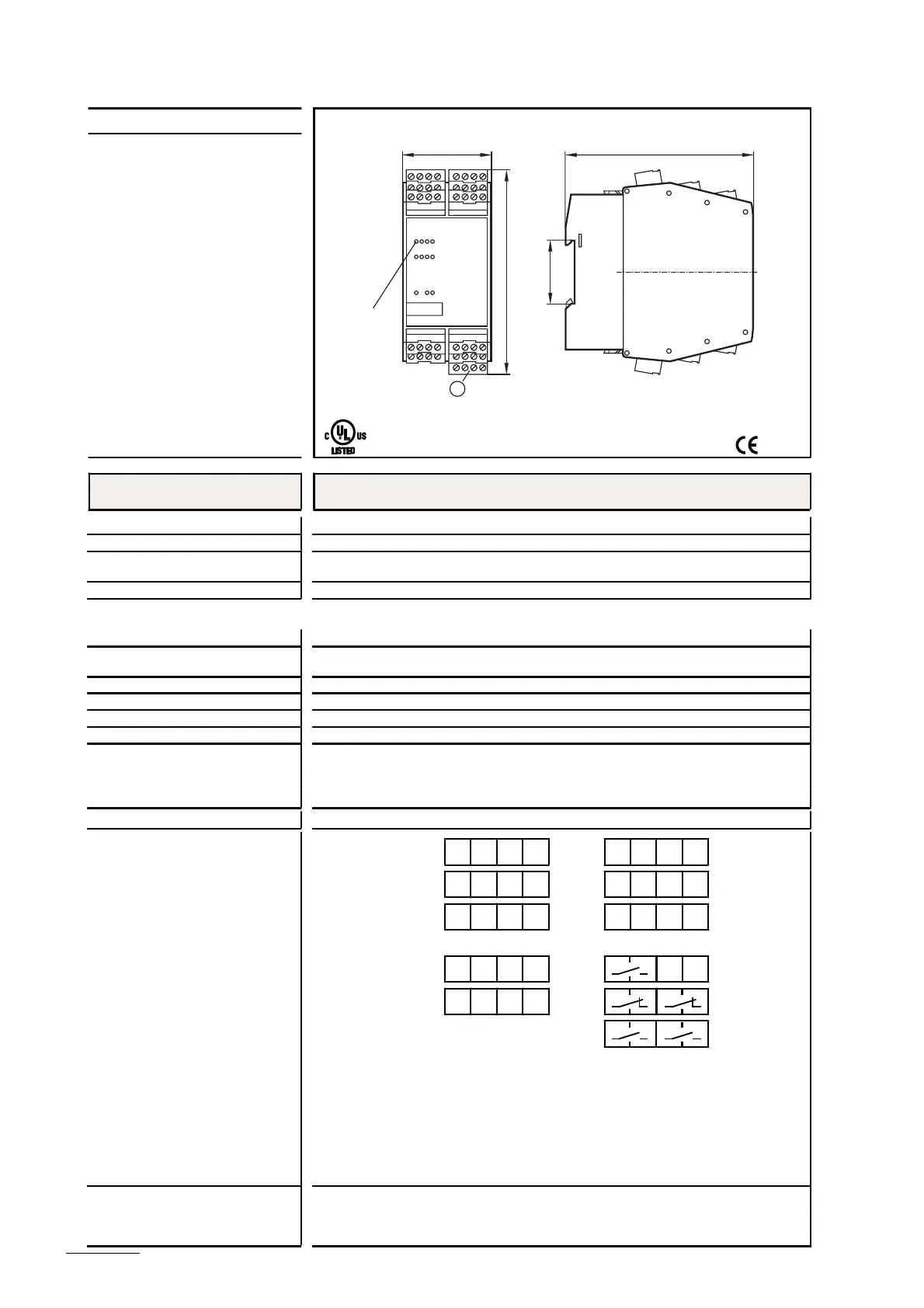

G15002
A
mplificador electrónico
salidas relé
Carcasa para montaje en carril DIN
Para la conexión de 6 interruptores
de seguridad o cadenas de ellos
con hasta 10 interruptores de
seguridad
1: conector Combicon con bornes de tornillo
Alimentación
relé
Función de salida 3 seguridad referida NA y 2 NC (contactos libres de potencial)
Tensión de alimentación [V] 24 DC (20,4...30 DC) *)
Poder de corte 6
A
, 250V AC / 24V DC **)
Protección contra cortocircuitos Los contactos de seguridad deben asegurarse mediante seguros con una corriente
nominal < 3,6
A
(p. ej. 3,15
A
).
Consumo [mA] < 300
Retardo a la disponibilidad [s] 5 / 1 ****)
Tiempo de reacción 1 s después de activación de seguridad
210 ms después de solicitud de seguridad
Función de salida activada al activarse todos los aparatos conectados
Temperatura ambiente [°C] 0...60
Proteccion del aparato / bornes IP 30 / IP 20
Materiales del aparato PA (Poliamida)
Indicadores de estado
Estado de conmutación LED 2 x verde
Disponibilidad LED verde (operativo); rojo (error)
Función LED 6 x verde; 1 x amarillo
Conexionado conector Combicon con bornes de tornillo
Esquema de conexionado
A
1: 3er Interruptor/cadena de
interruptores de seguridad
A
2: 2do Interruptor/cadena de
interruptores de seguridad
A
3: 1er Interruptor/cadena de
interruptores de seguridad
A
4: 4to Interruptor/cadena de
interruptores de seguridad
A
5: 5to Interruptor/cadena de
interruptores de seguridad
A
6: 6to Interruptor/cadena de
interruptores de seguridad
C1: Suministro de tensión y
programación
C2: Supervisión de relé externa
C4: Salida de relé; 1 x contacto de
cierre (cerrado en activación)
C5: Salida de relé; 2 x contacto de
reposo (abierto en activación)
C6: Salida de relé; 2 x contacto de
cierre (cerrado en activación)
3L- 3A 3TE 3L+
2L- 2A 2TE 2L+
1L- 1A 1TE 1L+
4L- 4A 4TE 4L+
5L- 5A 5TE 5L+
6L- 6A 6TE 6L+
GND P1 P2 V+
R1 R2 R3 R4
12
56
9
10
78
11
12
A1
A2
A3
C1
C2
A4
A5
A6
C4
C5
C6
Notas *) Resistente a sobrecarga
**) carga óhmica
****)
A
limentación ON / funcionamiento normal (para señal de salida ; sin retardo a la
disponibilidad de los detectores de seguridad conectados)
105
35,5
50
11 4
LED
1
Página 48
