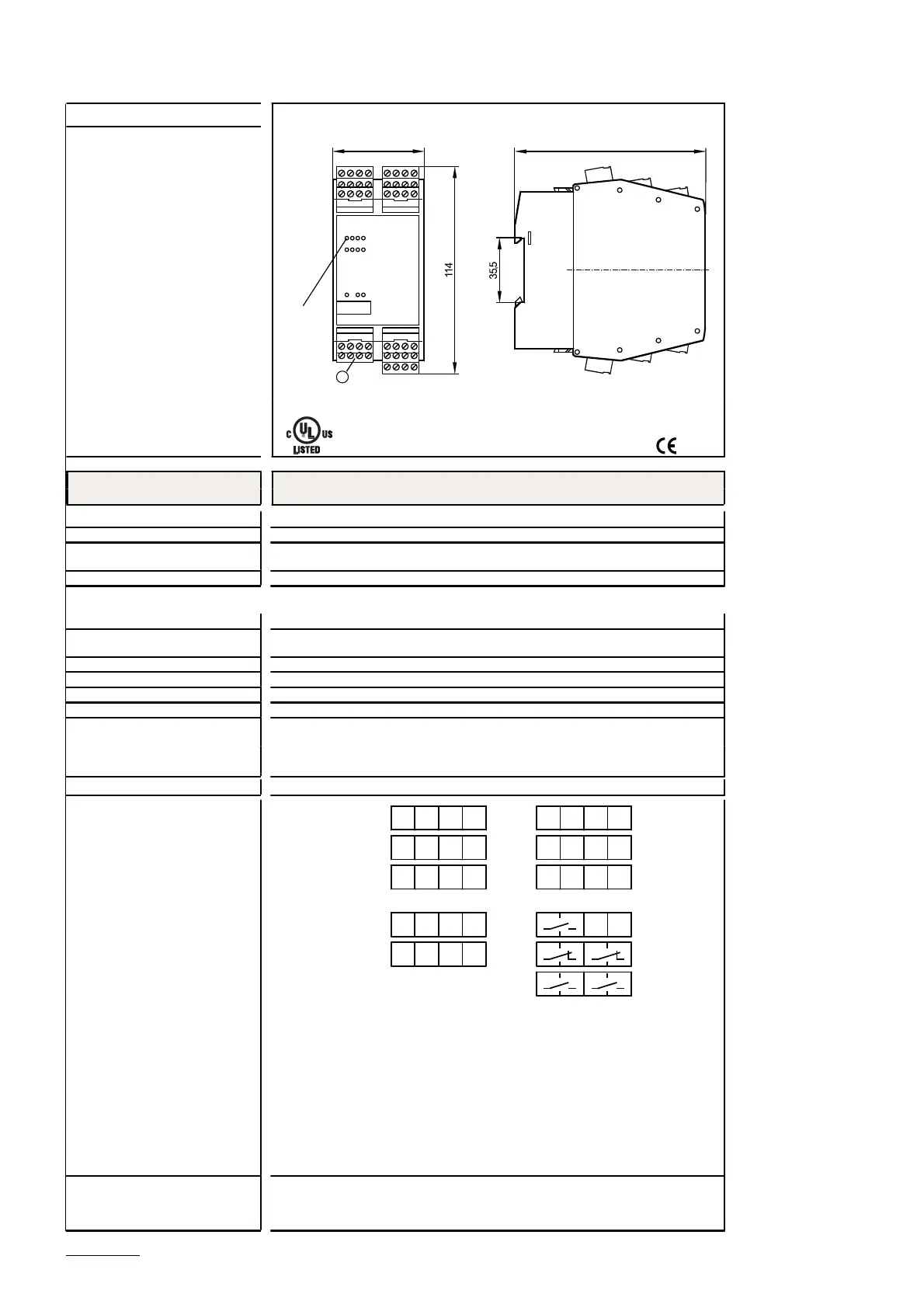

IFM Electronic Efector110 - Dati Tecnici

8. Dati tecnici
Pagina 60
G15002
105
50
LEDs
1
A
mplificatore
uscita relè
Montaggio su binario DIN
Per collegare 6 sensori di sicurezza
con 10 sensori di sicurezza totali
1: Combicon plug con terminali a vite
Tecnologia
relé
Uscita 3 N.O. relativi alla sicurezza e 2 N.C. (contatti liberi di potenziale)
Tensione di alimentazione [V] 24 DC (19,2...30 DC) *)
Potere di rottura 6
A
, 250V AC / 24V DC **)
Protezione: Cortocircuiti I contatti di sicurezza devono essere protetti mediante appositi fusibili con corrente
nominale < 3,6
A
(per esempio 3,15
A
).
Consumo [mA] < 300
Ritardo alla disponibilità [s] 5 / 1 ****)
Tempo di reazione 1 s sul segnale di uscita di sicurezza
210 ms sulla richiesta di sicurezza
Funzione uscita commutata sul segnale di uscita di tutti gli apparecchi collegati
Temperatura ambiente [°C] 0...60
Protezione corpo/ morsettiera IP 30 / IP 20
Materiale del corpo PA (poliamide)
Visualizzazione
Commutazione LED 2 x verde
Disponibilità LED verde (operativo); rosso (errore)
Controllo LED 6 x verde ; 1 x giallo
Collegamento Combicon plug con terminali a vite
Schema di collegamento
A
1: 3° Sensore di sicurezza/catena
di sensori di sicurezza
A
2: 2° Sensore di sicurezza/catena
di sensori di sicurezza
A
3: 1° Sensore di sicurezza/catena
di sensori di sicurezza
A
4: 4° Sensore di sicurezza/catena
di sensori di sicurezza
A
5: 5° Sensore di sicurezza/catena
di sensori di sicurezza
A
6: 6° Sensore di sicurezza/catena
di sensori di sicurezza
C1: Tensione di alimentazione e
programmazione
C2: Monitoraggio relè esterno
C4: Uscita relè; 1 x normalmente
aperto (chiuso in caso di segnale di
uscita)
C5: Uscita relè; 2 x normalmente
chiuso (aperto in caso di segnale di
uscita)
C6: Uscita relè; 2 x normalmente
aperto (chiuso in caso di segnale di
uscita)
3L- 3A 3TE 3L+
2L- 2A 2TE 2L+
1L- 1A 1TE 1L+
4L- 4A 4TE 4L+
5L- 5A 5TE 5L+
6L- 6A 6TE 6L+
GND P1 P2 V+
R1 R2 R3 R4
12
56
9
10
78
11
12
A1
A2
A3
C1
C2
A4
A5
A6
C4
C5
C6
Osservazioni *) limitatore di sovratensioni
**) carga ohmico
****)
A
limentazione On / funzionamento normale (per segnali di uscita, senza ritardo
alla disponibilità dei sensori di sicurezza collegati)
ifm electronic gmbh  Teichstraße 4  D-45127 Essen Ci riservamo il diritto di modificare i dati tecnici senza preavviso. IT - G15002 18.11.2004
®
