IFM Electronic Efector110 - Descripción del Aparato

5. Descripción del aparato

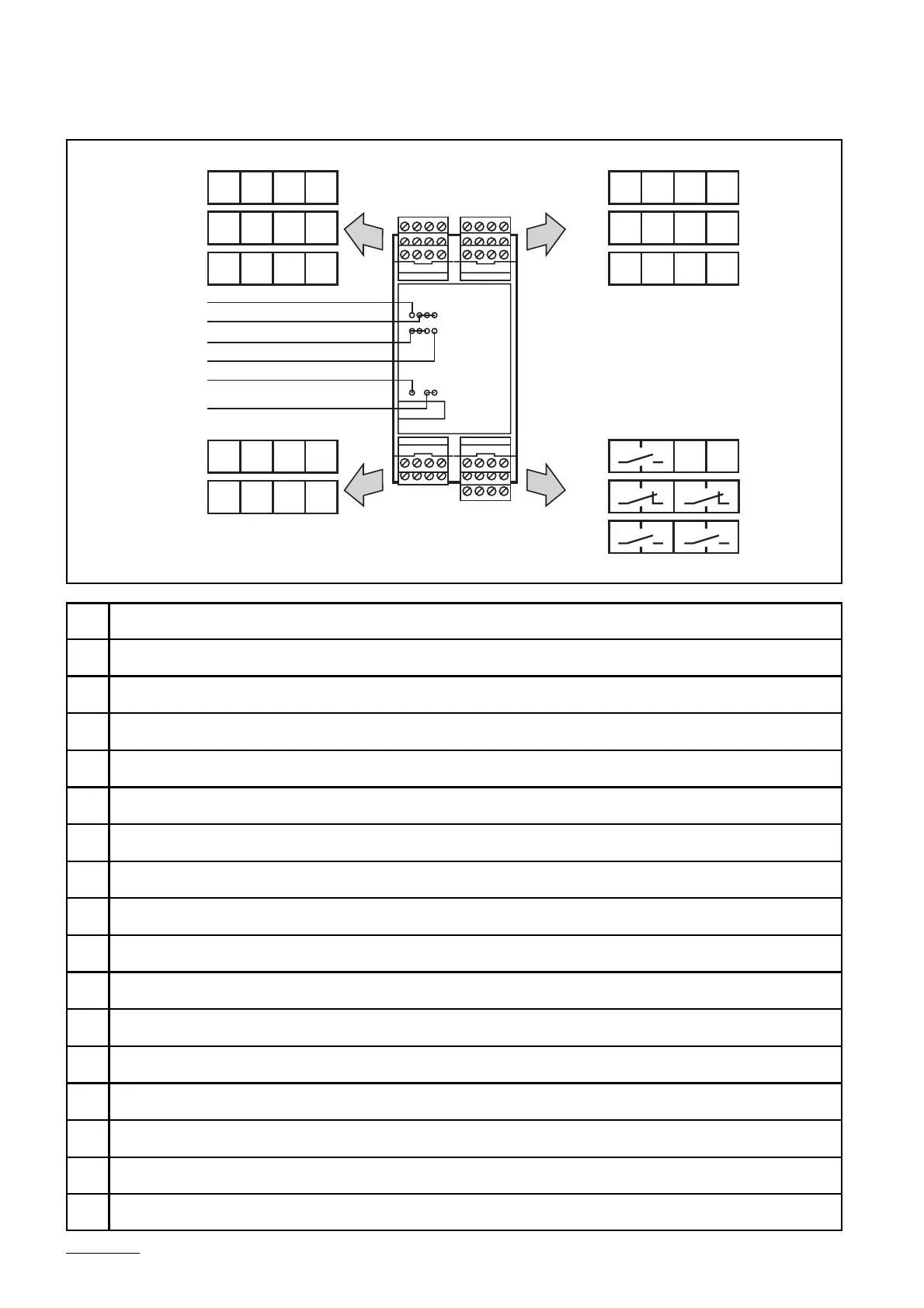

Elementos de visualización y bornes de conexión
Página 42
A1
3L- 3A 3TE 3L+
A2
2L- 2A 2TE 2L+
A3
1L- 1A 1TE 1L+
A4
4L- 4A 4TE 4L+
A5
5L- 5A 5TE 5L+
A6
6L- 6A 6TE 6L+
GND P1 P2 V+
R1 R2 R3 R4
B1
B2
B4
B6
B5
B3
C1
C2
C4
C5
C6
12
56
910
78
11 12
A1
Conexión para 3
er
detector inductivo de seguridad o cadena de detectores
A2
Conexión para 2
do
detector inductivo de seguridad o cadena de detectores
A3
Conexión para 1
er
detector inductivo de seguridad o cadena de detectores
A4
Conexión para 4
to
detector inductivo de seguridad o cadena de detectores
A5
Conexión para 5
to
detector inductivo de seguridad o cadena de detectores
A6
Conexión para 6
to
detector inductivo de seguridad o cadena de detectores
B1
LED amarillo: Salida de señal
B2
LED verde: Señal de salida de los detectores de seguridad o cadenas de detectores conectados (1..3)
B3
LED verde: Señal de salida de los detectores de seguridad o cadenas de detectores conectados (4..6)
B4
LED rojo: Fallo/Reinicio
B5
LED verde: Alimentación de corriente
B6
LED verde: Activación de las salidas relé
C1
Conexión para alimentación de corriente y programación
C2
Conexión para supervisión externa de relé
C4
Conexión para salida relé: 1 contacto de cierre (cerrado al producirse la activación)
C5
Conexión para salida relé: 2 contactos ruptores (abiertos al producirse la activación)
C6
Conexión para salida relé: 2 contactos de cierre (cerrados al producirse la activación)
