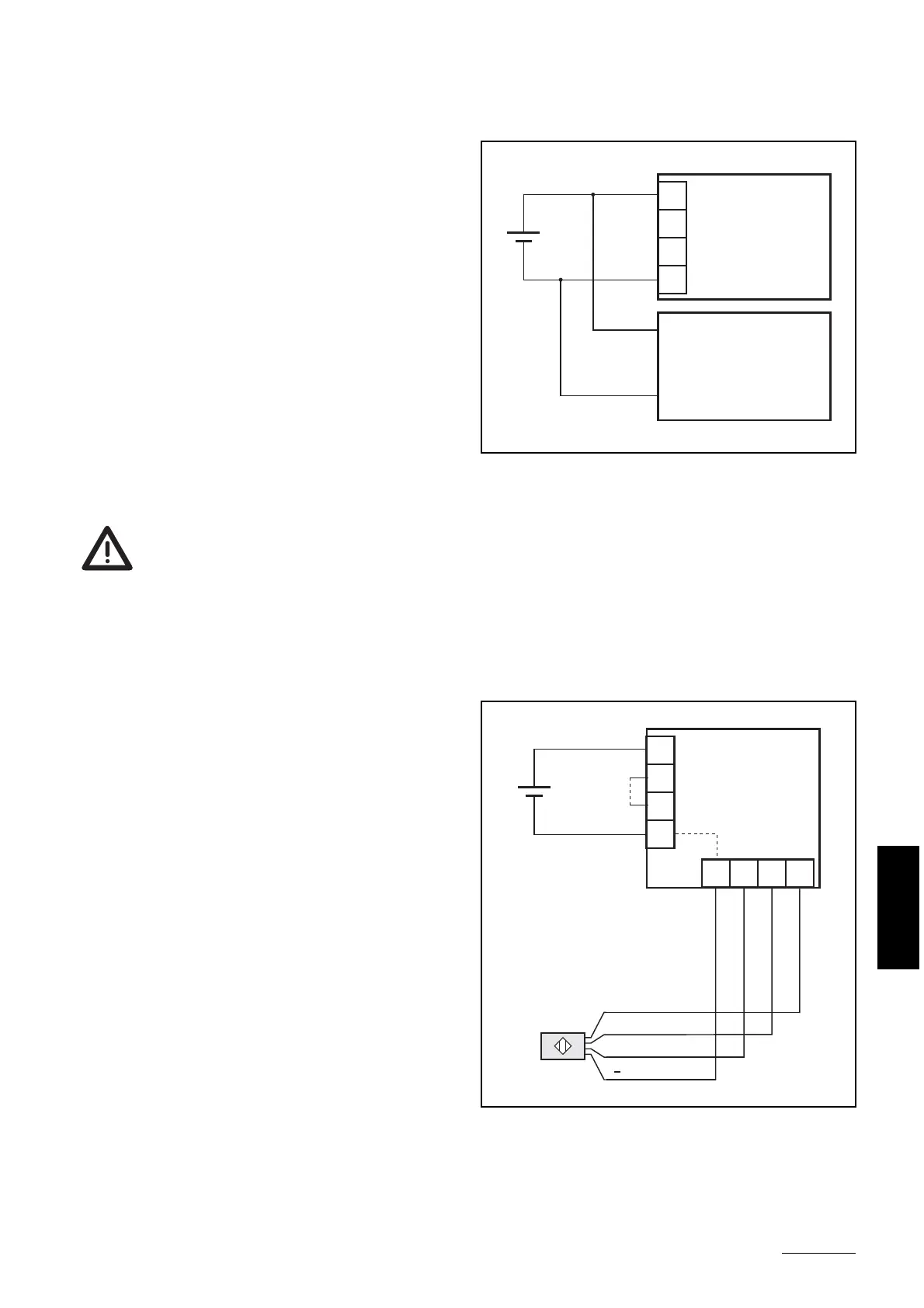

6. Conexión y puesta en servicio
Alimentación de corriente y programación
La alimentación de corriente para las
unidades de evaluación se conecta al
enchufe C1 (véase figura en la página
42), V+ y GND.
Debe garantizarse el aislamiento con
respecto a la red de alimentación en
conformidad con las normas vigentes. No
es necesario un aislamiento seguro.
Si se utiliza una fuente de alimentación
con aislamiento seguro, ésta podrá ali-
mentar en paralelo otros equipos que no
requieran alimentación con aislamiento
seguro.
Los equipos que requieran una alimentación con aislamiento seguro
no pueden ser alimentados paralelamente a la unidad de evaluación.
Debe realizarse una programación que dependerá de la cantidad de detectores de
seguridad que hayan sido conectados.
En el caso de interruptores del tipo
GI5002 y GM503S, que transmiten
invertida la señal de entrada de reloj a la
unidad de evaluación, la programación
de la unidad de evaluación depende del
número de interruptores de seguridad
conectados:
Con un número impar de interruptores
de seguridad del tipo GI5002 o GM503S
debe existir un puente entre los pins
P1/P2.
Página 43
ESPAÑOL
GND P1 P2 V+
-
+
otro
equipo
24 V (20,4...30 V)
L- A TE L+
-
+
L
+
TE
A
L
GND P1 P2 V+
Puente P1/P2
24 V (20,4...30 V)
