6. Collegamento e messa in funzione

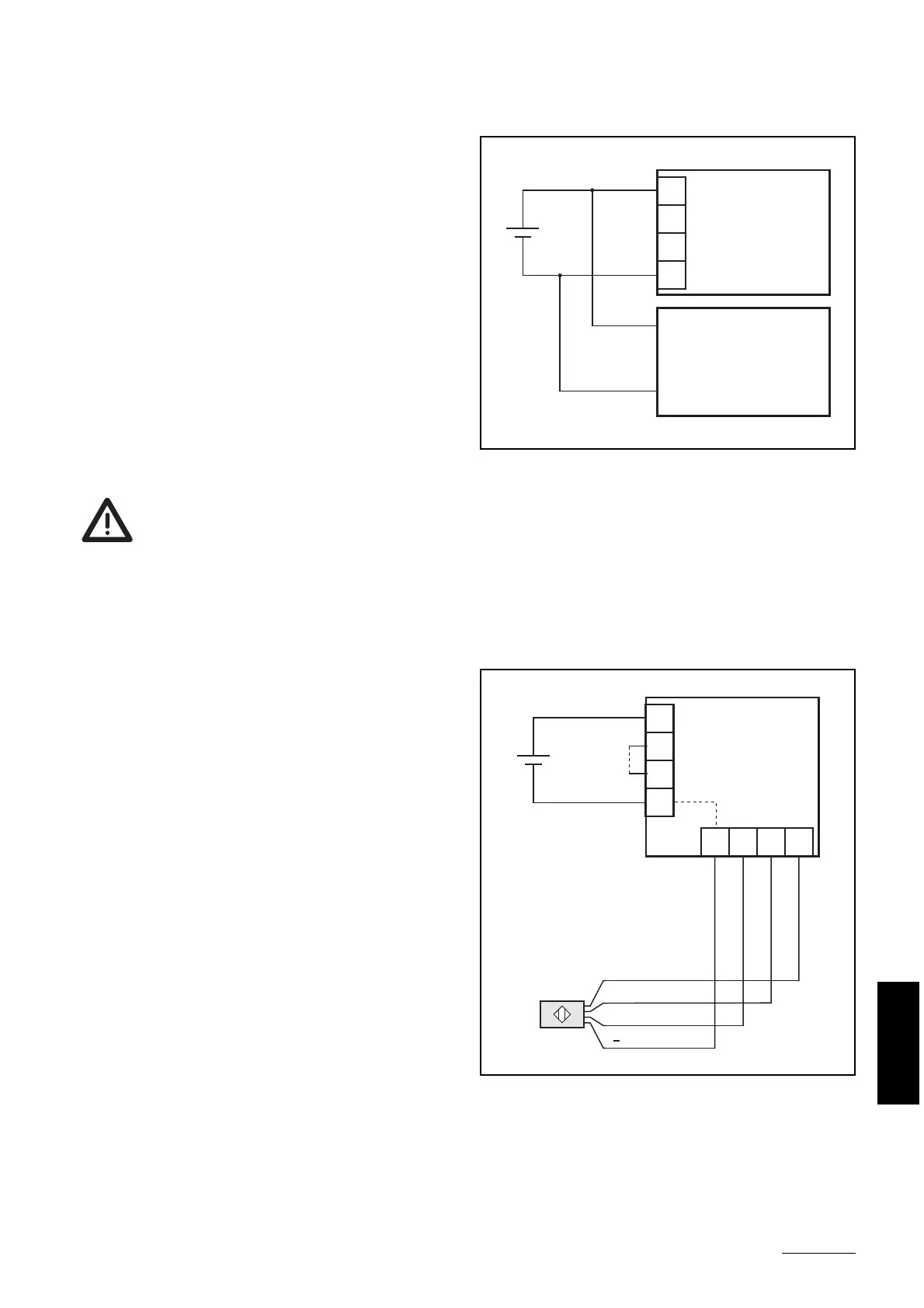

Tensione di alimentazione e programmazione
La tensione di alimentazione per le unità
di controllo è collegata al connettore C1
(vedi figura a pagina 54), V+ e GND.
L'isolamento verso la rete di
alimentazione deve essere conforme con
le norme in vigore. Non è necessario il
doppio isolamento.
Se si utilizza un alimentatore con doppio
isolamento, quest'ultimo può alimentare
parallelamente altri dispositivi che non
richiedono il doppio isolamento.
I dispositivi che richiedono un'alimentazione con doppio isolamento
non possono essere alimentati parallelamente all'unità di controllo.
A seconda del numero di sensori di sicurezza collegati deve essere effettuata una
programmazione:
Per i sensori del tipo GI5002 e GM503S,
che trasmettono in modo invertito
l'impulso di temporizzazione d'ingresso
all'unità di controllo, la programmazione
di quest'ultima dipende dal numero di
sensori di sicurezza collegati:
in presenza di un numero dispari di
sensori di sicurezza del tipo GI5002 o
GM503S deve essere presente uno shunt
tra i pin P1/P2.
Pagina 55
ITALIANO
GND P1 P2 V+
-
+
Altro
dispositivo
L- A TE L+
-
+
L
+
TE
A
L
GND P1 P2 V+
Shunt P1/P2
24 V (20,4...30 V)
24 V (20,4...30 V)
