5. Gerätebeschreibung

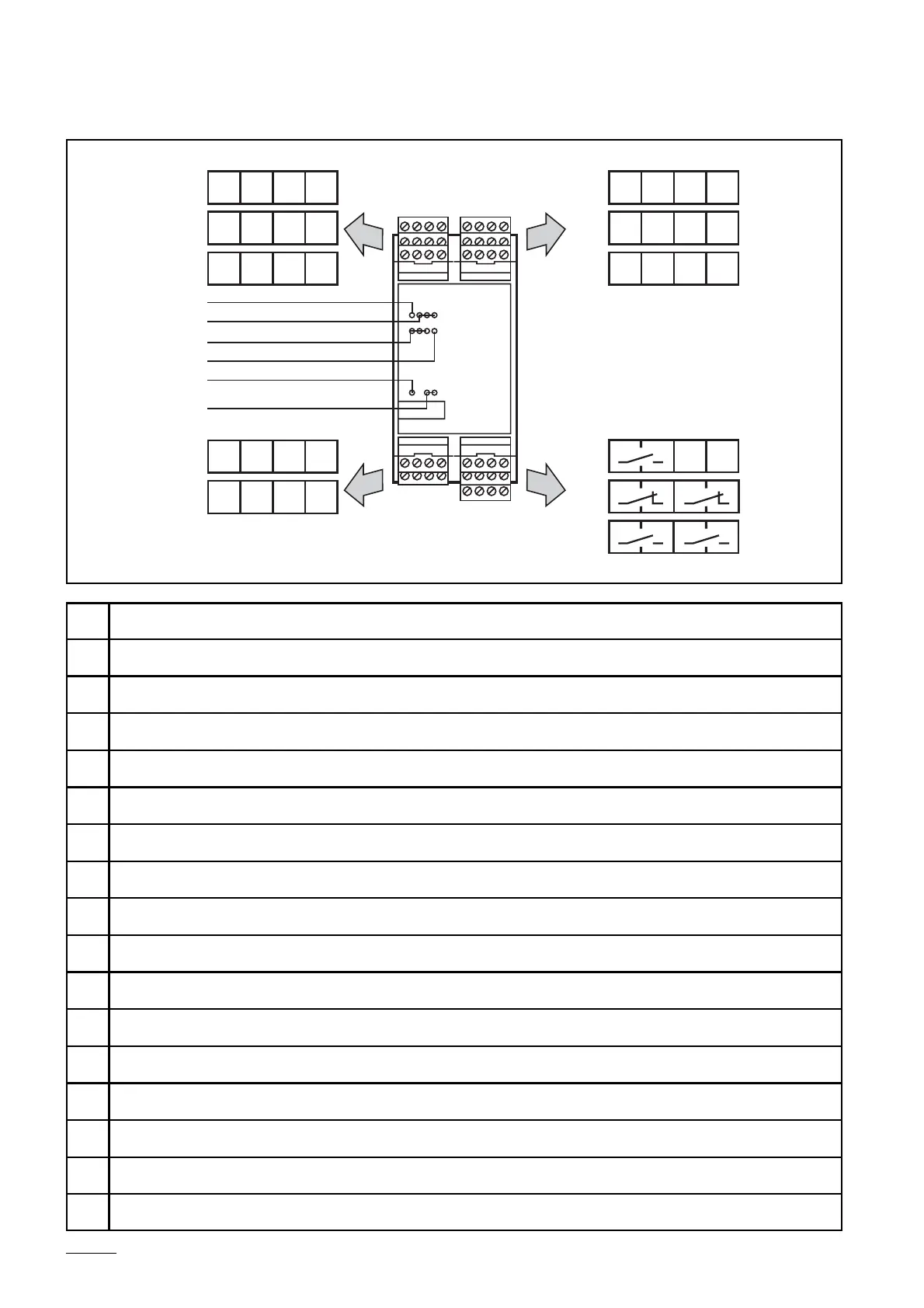

Anzeigeelemente und Anschlussklemmen
Seite 6
A1
3L- 3A 3TE 3L+
A2
2L- 2A 2TE 2L+
A3
1L- 1A 1TE 1L+
A4
4L- 4A 4TE 4L+
A5
5L- 5A 5TE 5L+
A6
6L- 6A 6TE 6L+
GND P1 P2 V+
R1 R2 R3 R4
B1
B2
B4
B6
B5
B3
C1
C2
C4
C5
C6
12
56
910
78
11 12
A1
Anschluss für 3. Sicherheitsschalter/-kette
A2
Anschluss für 2. Sicherheitsschalter/-kette
A3
Anschluss für 1. Sicherheitsschalter/-kette
A4
Anschluss für 4. Sicherheitsschalter/-kette
A5
Anschluss für 5. Sicherheitsschalter/-kette
A6
Anschluss für 6. Sicherheitsschalter/-kette
B1
LED gelb: Taktausgang
B2
LED grün: Ausgangstakt der angeschlossenen Sicherheitssensoren/-ketten (1..3)
B3
LED grün: Ausgangstakt der angeschlossenen Sicherheitssensoren/-ketten (4..6)
B4
LED rot: Fehler/Startup
B5
LED grün: Spannungsversorgung
B6
LED grün: Ansteuerung der Relaisausgänge
C1
Anschluss für Spannungsversorgung und Programmierung
C2
Anschluss für Relaisüberwachung extern
C4
Anschluss Relaisausgang 1x Schließer (geschlossen bei Freigabe)
C5
Anschluss Relaisausgang 2x Öffner (geöffnet bei Freigabe)
C6
Anschluss Relaisausgang 2x Schließer (geschlossen bei Freigabe)
