8. Tekniska data
Sida 72

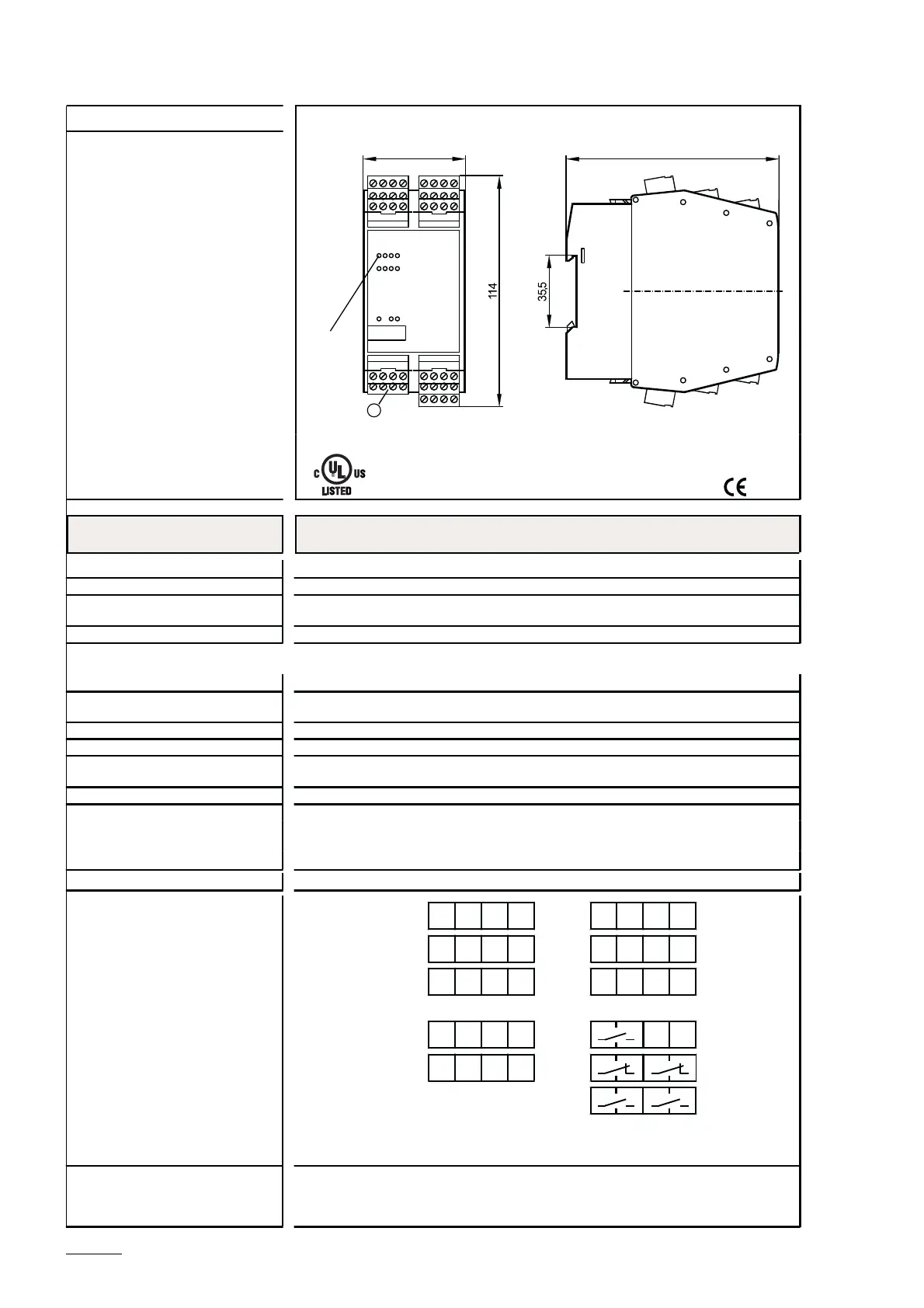

G15002
105
50
LEDs
1
Utvärderingselektronik
reläutgångar
Hölje för montering på DIN-skena
För anslutning av 6 säkerhetsgivare/
-slingor med upp till 10
säkerhetsgivare
1: Combicon-kontakt med skruvanslutning
Elektriskt utförande
relä
Utgång 3 säkerhetsrelevanta slutande och 2 brytande (potentialfria kontakter)
A
nslutningsspänning [V] 24 DC (19,2...30 DC) *)
Kontaktbelastning 6
A
, 250V AC / 24V DC **)
Kortslutningsskyddad, pulserande De säkerhetsrelevanta kontakterna skall säkras med säkringar med en märkström på
< 3,6
A
(t ex 3,15
A
).
Strömförbrukning [mA] < 300
Inkopplingsfördrö
j
ning [s] 5 / 1 ****)
Reaktionstid 1 s vid säkerhets aktivering
210 ms vid säkerhetskrav
Utgångsfunktion Utgång aktiv om samtliga givare är aktiva
Omgivningstemperatur [°C] 0...60
Kapslingklass hölje /
anslutningsklämmor
IP 30 / IP 20
Material hölje PA (Polyamid)
Funktionsindikering
Utgångsstatus LED 2 x grön
Drift LED grön (drift); röd (funktion)
Funktion LED 6 x grön; 1 x gul
A
nslutning Combicon-kontakt med skruvanslutning
A
nslutningsschema
A
1: 3:e säkerhetsgivaren/-slingan
A
2: 2:a säkerhetsgivaren/-slingan
A
3: 1:a säkerhetsgivaren/-slingan
A
4: 4:e säkerhetsgivaren/-slingan
A
5: 5:e säkerhetsgivaren/-slingan
A
6: 6:e säkerhetsgivaren/-slingan
C1: spänningsförsörjning och
programmering
C2: extern reläövervakning
C4: reläutgång; 1 x slutande (sluten
vid aktivering)
C5: reläutgång; 2 x brytande (öppen
vid aktivering)
C6: reläutgång; 2 x slutande (sluten
vid aktivering)
3L- 3A 3TE 3L+
2L- 2A 2TE 2L+
1L- 1A 1TE 1L+
4L- 4A 4TE 4L+
5L- 5A 5TE 5L+
6L- 6A 6TE 6L+
GND P1 P2 V+
R1 R2 R3 R4
12
56
9
10
78
11
12
A1
A2
A3
C1
C2
A4
A5
A6
C4
C5
C6
A
nmärkning *) överspänningsskyddad
**) resistiv last
****) Tillslag / normaldrift (vid aktivering; utan beredskapsfördrö
j
ning av de anslutna
säkerhetsgivarna)
