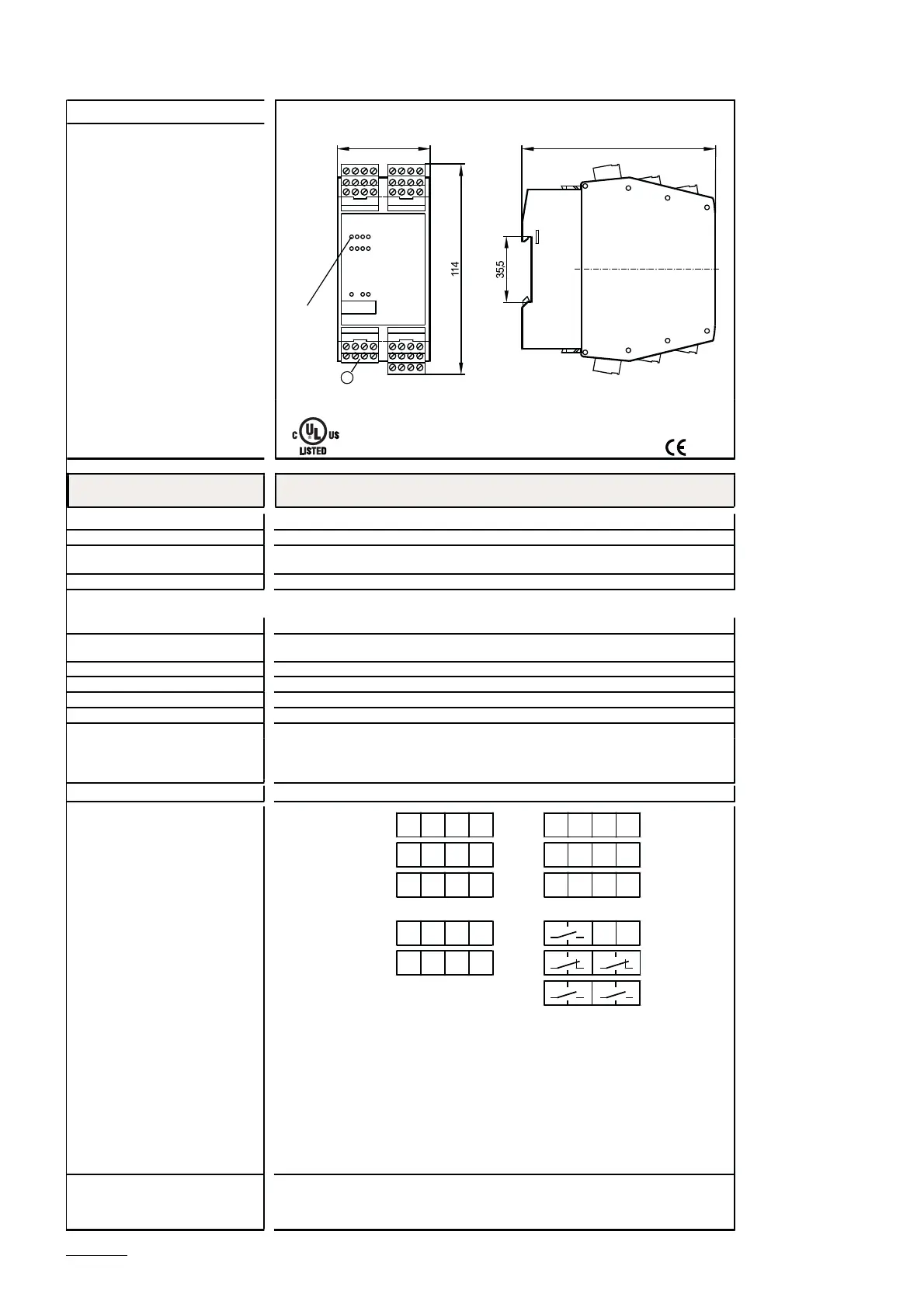

8. Caractéristiques techniques
page 36
G15002
105
50
LEDs
1
Bo
î
tier électronique
Sorties relais
Montage en glissière
Pour le raccordement de 6
détecteurs ou cha
î
nes de détecteurs
de sécurité avec jusqu'à 10
détecteurs de sécurité.
1: Connecteur Combicon avec bornes à vis
Technologie
Relais
Sortie 3 N.O. relatives à la sécurité et 2 N.F. (contacts libres de potentiel)
Tension d'alimentation [V] 24 DC (20,4...30 DC) *)
Pouvoir de coupure 6
A
, 250V AC / 24V DC **)
Protection courts-circuits Les contacts relatifs à la sécurité sont à protéger par des fusibles d'un courant nominal
< 3,6
A
(par exemple 3,15
A
).
Consommation [mA] < 300
Retard à la disponibilité [s] 5 / 1 ****)
Temps de réponse 1 s sur le signal de sortie de sécurité (enclenchement)
210 ms sur exigence de sécurité (déclenchement)
Sortie commutée sur signal de sortie de tous les appareils raccordés
Température ambiante [°C] 0...60
Protection bo
î
tier / bornes IP 30 / IP 20
Matières bo
î
tier PA (polyamide)
Indicateurs d'état
Indication de commutation LED 2 x verte
Disponibilité LED verte (fonctionne); rouge (défaut)
Fonction LED 6 x verte; 1 x jaune
Raccordement Connecteur Combicon avec bornes à vis
Schéma de branchement
A
1: 3e détecteur/3e cha
î
ne de
détecteurs de sécurité
A
2: 2e détecteur/2e cha
î
ne de
détecteurs de sécurité
A
3: 1er détecteur/1ère cha
î
ne de
détecteurs de sécurité
A
4: 4e détecteur/4e cha
î
ne de
détecteurs de sécurité
A
5: 5e détecteur/5e cha
î
ne de
détecteurs de sécurité
A
6: 6e détecteur/6e cha
î
ne de
détecteurs de sécurité
C1: alimentation en tension et
programmation
C2: surveillance de relais extérieurs
C4: sortie relais; 1 x normalement
ouvert (fermé en cas de signal de
sortie)
C5: sortie relais; 2 x normalement
fermé (ouvert en cas de signal de
sortie)
C6: sortie relais; 2 x normalement
ouvert (fermé en cas de signal de
sortie)
3L- 3A 3TE 3L+
2L- 2A 2TE 2L+
1L- 1A 1TE 1L+
4L- 4A 4TE 4L+
5L- 5A 5TE 5L+
6L- 6A 6TE 6L+
GND P1 P2 V+
R1 R2 R3 R4
12
56
9
10
78
11
12
A1
A2
A3
C1
C2
A4
A5
A6
C4
C5
C6
Remarque *) limiteur de surtension
**) charge ohmique
****) Power On / fonctionnement normal (pour signal de sortie; sans retard à la
disponibilité des détecteurs de sécurité raccordés)
ifm electronic gmbh  Teichstraße 4  D-45127 Essen Nous nous réservons le droit de modifier les données techniques sans préavis. FR - G15002 08.12.2004
®
