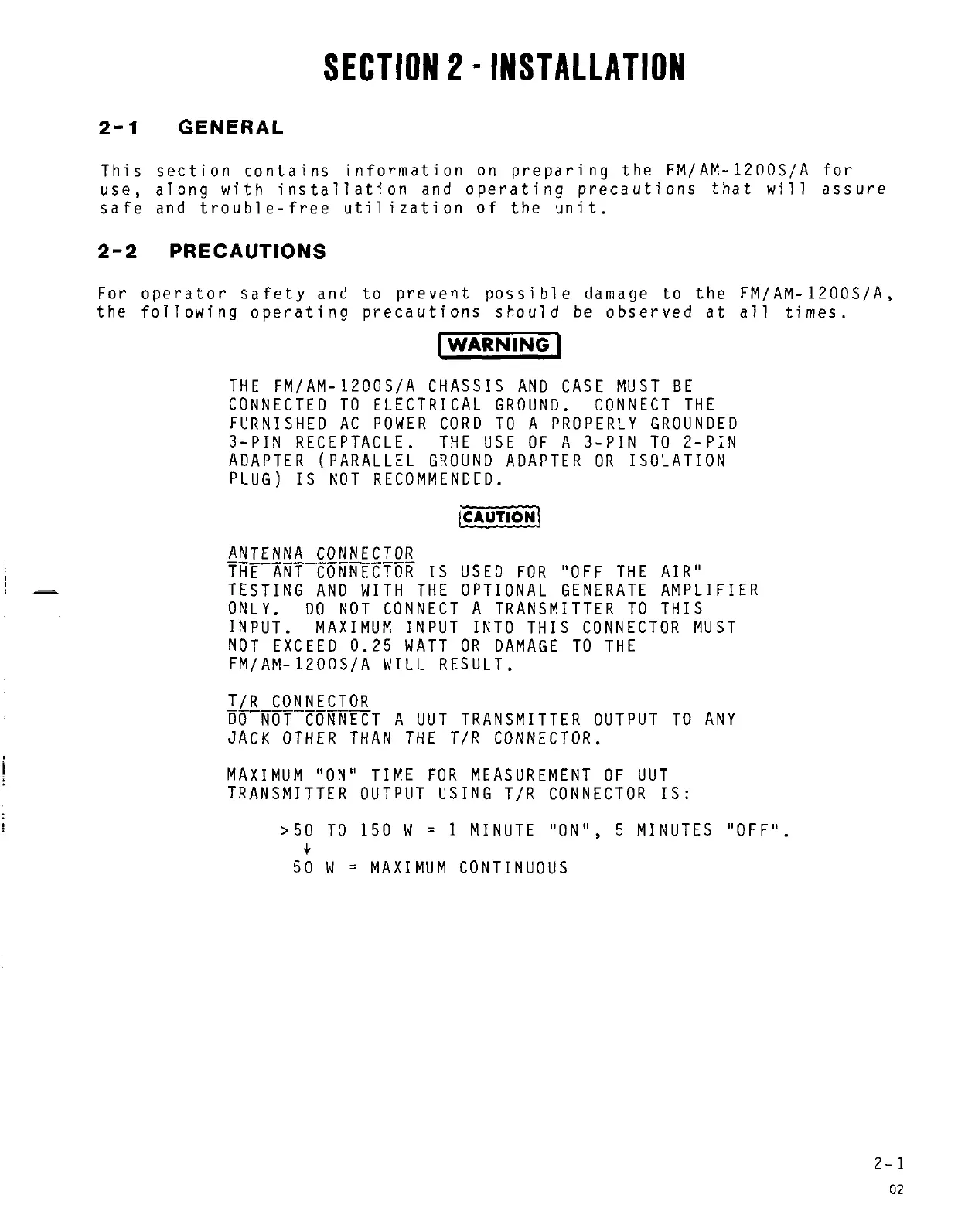

SECTION
2
·INSTALLATION
2-1
GENERAL
This
section
contains
information
on
preparing
the
FM/AM-1200S/A
for
use,
along
with
installation
and
operating
precautions
that
will
assure
safe
and
trouble-free
utilization
of
the
unit.
2-2
PRECAUTIONS
For
operator
safety
and
to
prevent
possible
damage
to
the
FM/AM-1200S/A,
the
following
operating
precautions
should
be
observed
at
all
times.
I
WARNING
I
THE
FM/AM-1200S/A
CHASSIS
AND
CASE
MUST
BE
CONNECTED
TO
ELECTRICAL
GROUND.
CONNECT
THE
FURNISHED
AC
POWER
CORD
TO
A
PROPERLY
GROUNDED
3-PIN
RECEPTACLE.
THE
USE
OF
A 3-PIN
TO
2-PIN
ADAPTER
(PARALLEL
GROUND
ADAPTER
OR
ISOLATION
PLUG)
IS
NOT
RECOMMENDED.
I~AUTION\
ANTENNA
CONNECTOR
THE-ANT-CONNECTOR
IS
USED
FOR
"OFF
THE
AIR"
TESTING
AND
WITH
THE
OPTIONAL
GENERATE
AMPLIFIER
ONLY.
DO
NOT
CONNECT
A
TRANSMITTER
TO
THIS
INPUT.
MAXIMUM
INPUT
INTO
THIS
CONNECTOR
MUST
NOT
EXCEED
0.25
WATT
OR
DAMAGE
TO
THE
FM/AM-1200S/A
WILL
RESULT.
T/R
CONNECTOR
00-NOT-CONNECT
A
UUT
TRANSMITTER
OUTPUT
TO
ANY
JACK
OTHER
THAN
THE
T/R
CONNECTOR.
MAXIMUM
"ON"
TIME
FOR
MEASUREMENT
OF
UUT
TRANSMITTER
OUTPUT
USING
T/R
CONNECTOR
IS:
>50
TO
150 W 1
MINUTE
''ON'', 5
MINUTES
''OFF''.
+
50
W
MAXIMUM
CONTINUOUS
2-
1
02
