Ismatec IPC series - Switch Settings (S1 and S2); DIP Switch S1 Configuration; Sliding Switch S2 Function

35 of 48IPC/IPC-N, 14-013, REV. D
Pin 9 Ausgang
Output/Sortie
A = 0–10 V
DC
(Standard)
B = 0–10.9 kHz
Vergewissern Sie sich, dass die
Pumpe vom Netz getrennt ist.
!
Das Gerät darf nur von einer
Fachkraft geöffnet werden!
Spannungsführende Teile im Innern
des Gerätes können auch längere
Zeit nach Ziehen des Netzsteckers
noch unter Spannung stehen.
Make sure that the pump is
disconnected from the mains supply.
!
The instrument should only be
opened by a qualified technician!
Capacitors inside the pump may still be
charged even though the mains plug has
been disconnected for some time.
Assurez-vous que la pompe soit
déconnectée du réseau.
!
Cet appareil doit être ouvert
par un spécialiste uniquement!
Des pièces conductrices peuvent
encore être sous tension très
longtemps après que le câble
ait été débranché de la prise.

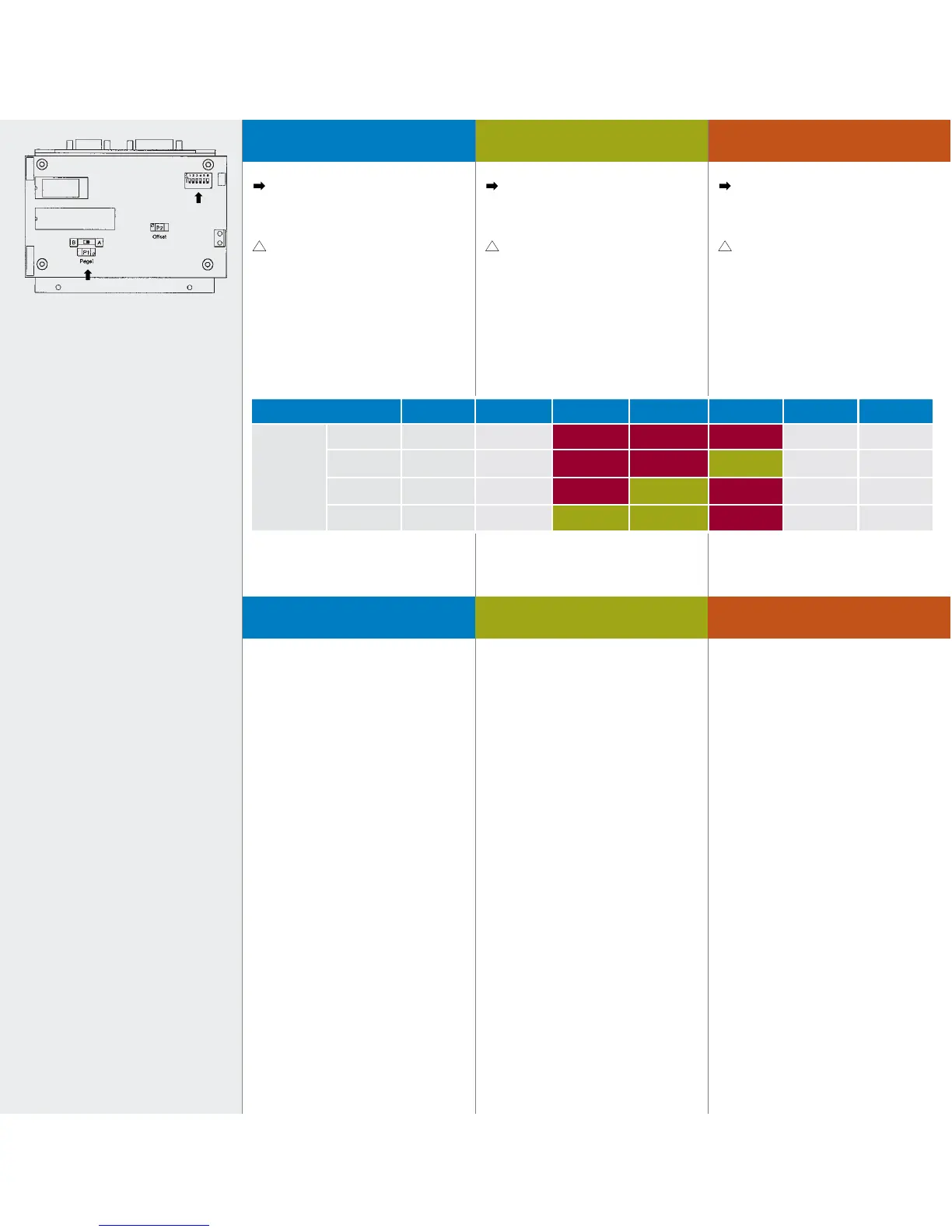

Réglages du switch S1Settings of switch S1Einstellungen Schalter S1
DIP-Switch
S2
S1
Dieser Schalter beeinflusst
Pin 9, speed OUT
Stellung A: 0–10 V
DC
(Standard)
Stellung B: 0/10.9 kHz
This switch affects Pin 9,
speed OUT
Position A: 0–10 V
DC
(Standard)
Position B: 0/10.9 kHz
Cet interrupteur influence le Pin 9,
speed OUT
Position A: 0–10 V
CC
(standard)
Position B: 0/10.9 kHz
Switch coulissant S2Sliding switch S2Schiebeschalter S2
Pins
Impedanz DIP-Switch 1
DIP-Switch 2 DIP-Switch 3 DIP-Switch 4 DIP-Switch 5 DIP-Switch 6
Pin 5
speed IN
0-5V 100kΩ
OFF* OFF* OFF*
0-10V 20kΩ
OFF* OFF ON
0-20mA 240Ω
OFF ON OFF
4-20mA 240Ω
ON ON OFF
*Default-Einstellung * Default setting *Valeurs par défault
