IsoMatic 500 - Page 59

TR10K009 RE / 02.2016
59
5
5.1
5.2
1×
50
6
1
min.1500
6a 6b
6.1a

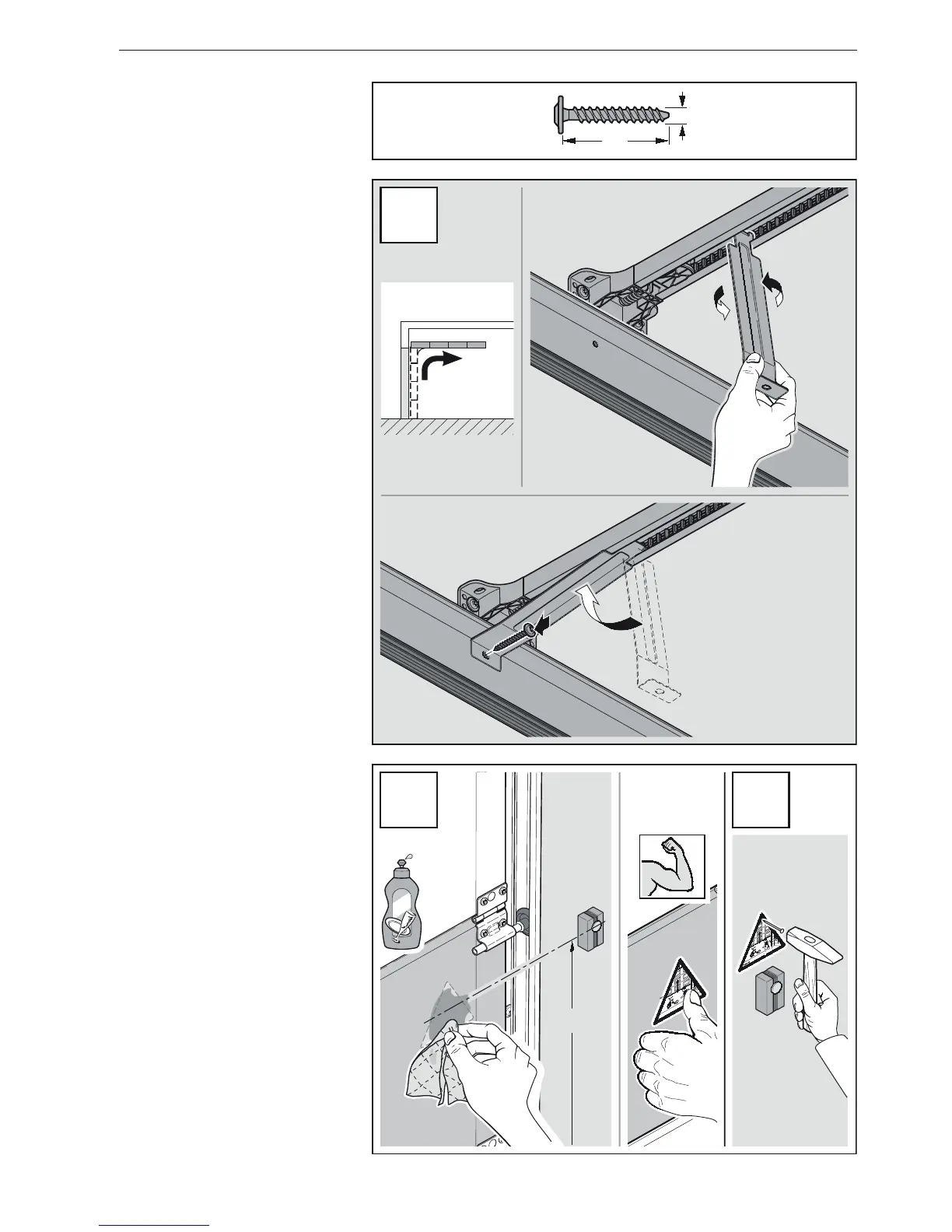

3.7 Монтаж вставной планки
Вверните вставную планку в
направляющую шину изавинтите ее
до упора (см. рис. 5). Винт входит
вкомплект поставки ворот.
3.8 Крепление
предупреждающего знака
▶
Cм. рис.6a / 6b
Прочно прикрепите на видном месте,
например рядом со стационарными
выключателями для управления
приводом, табличку,
предупреждающую об опасности
защемления, предварительно
тщательно очистив иобезжирив
поверхность.
3.7 Montáž přívodního plechu
Našroubujte přívodní plech na vodicí
kolejnici a pevně jejutáhněte (viz obr. 5).
Šroub je součástí dodávky vrat.
3.8 Upevnění výstražného
štítku
▶
Viz obr.6a / 6b
Na nápadném, očištěném a
odmaštěném místě, např. vblízkosti
pevně nainstalovaných tlačítek pro
ovládání pohonu, trvale umístěte
výstražný štítek upozorňující
nanebezpečí sevření.
3.7 Montaż profilu wpustowego
z blachy
Profil wpustowy z blachy wkręcić w
prowadnicę i dokręcić (patrz ilustracja
5). Śruba wchodzi w zakres dostawy
bramy.
3.8 Mocowanie tabliczki
ostrzegawczej
▶
Patrz ilustracja6a / 6b
Tabliczkę ostrzegającą przed
przytrzaśnięciem należy trwale
zamocować w widocznym miejscu,
uprzednio oczyszczonym i
odłuszczonym, na przykład w pobliżu
zainstalowanych na stałe sterowników
napędu.
РУССКИЙ / POLSKI / ČESKY
