IsoMatic 500 - Page 69

TR10K009 RE / 02.2016
69
12
ON
12
ON
230-240 V
min. 1 × 0,5 mm
2
max. 1 × 1,5 mm
2
RX TX
11
12
13
14
RX
RX
TX
TX
11.1
4.5 Zusatzkomponenten /
Zubehör anschließen
Alle Anschlussklemmen sind mehrfach
belegbar, jedoch max. 1 × 1,5mm
2
.

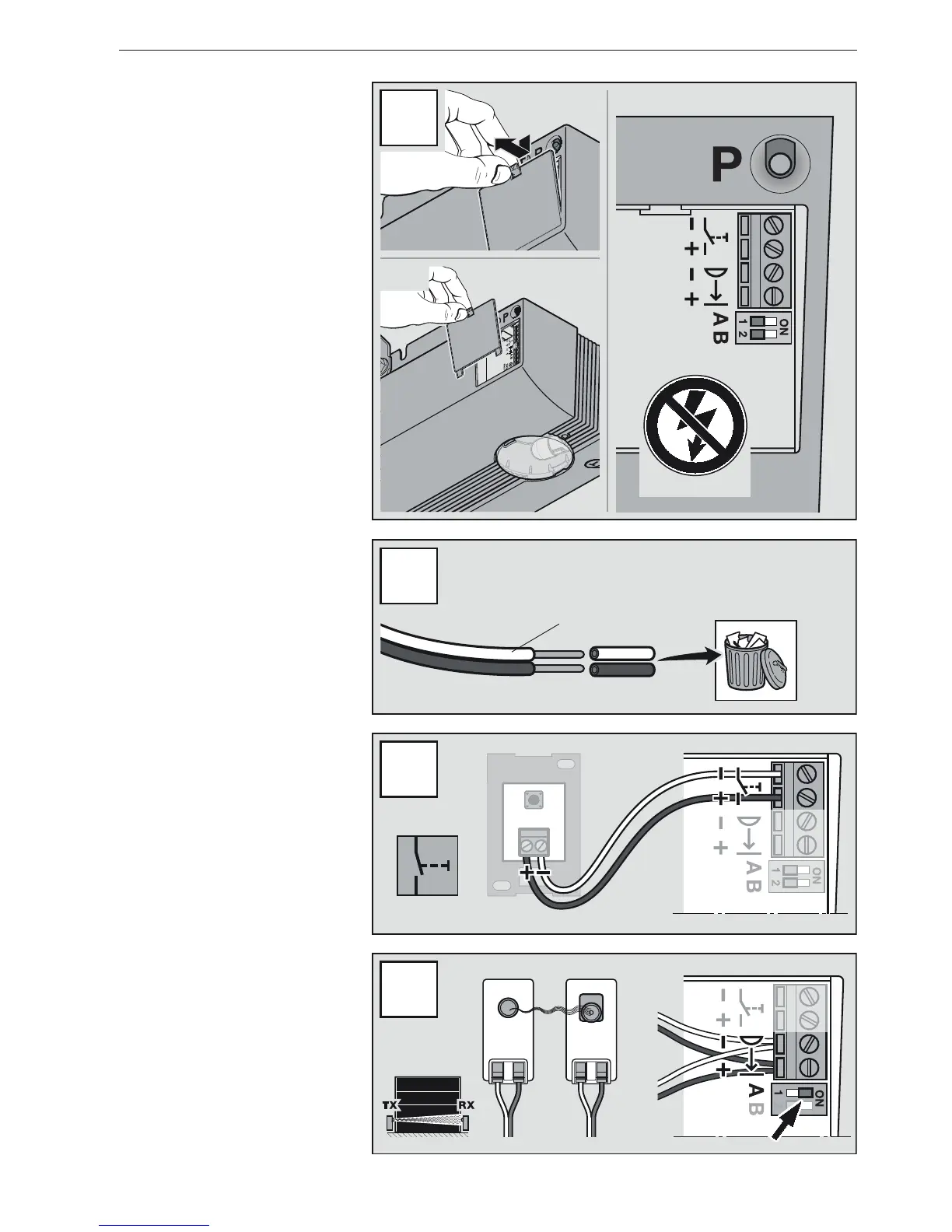

4.5.1 Externe Taster*
Ein oder mehrere Taster mit Schließer-
kontakten (potentialfrei) können Sie
parallel anschließen (siehe Bild13).
4.5.2 2-Draht-Lichtschranke*
▶
Siehe Bild14
* Zubehör ist nicht in der
Standardausstattung enthalten!
4.5 Connecting additional
components / accessories
All connecting terminals can be given
multiple assignments, but with a
maximum of 1 × 1.5mm².
4.5.1 External buttons*
You can connect one or more buttons
with normally open contacts (volt-free) in
parallel (see Figure 13).
4.5.2 2-wire photocell*
▶
See Figure14
*Accessory not included as standard
equipment!
4.5 Raccord de composants
supplémentaires/
d’accessoires
Il est possible d’affecter plusieurs fois
les bornes de raccordement, cependant
max. 1 × 1,5mm².
4.5.1 Boutons-poussoirs
externes*
Il est possible de raccorder un ou
plusieurs bouton(s)-poussoir(s) avec
contact de fermeture (sec) en parallèle
(voirfigure13).
4.5.2 Cellule photoélectrique à
2fils*
▶
Voir figure14
*Accessoires non compris dans
l’équipement standard!
DEUTSCH / ENGLISH / FRANÇAIS
