4.5 Extra
componenten / toebehoren
aansluiten
Alle aansluitklemmen kunnen meermaals
worden bezet, echter max. 1 × 1,5mm².

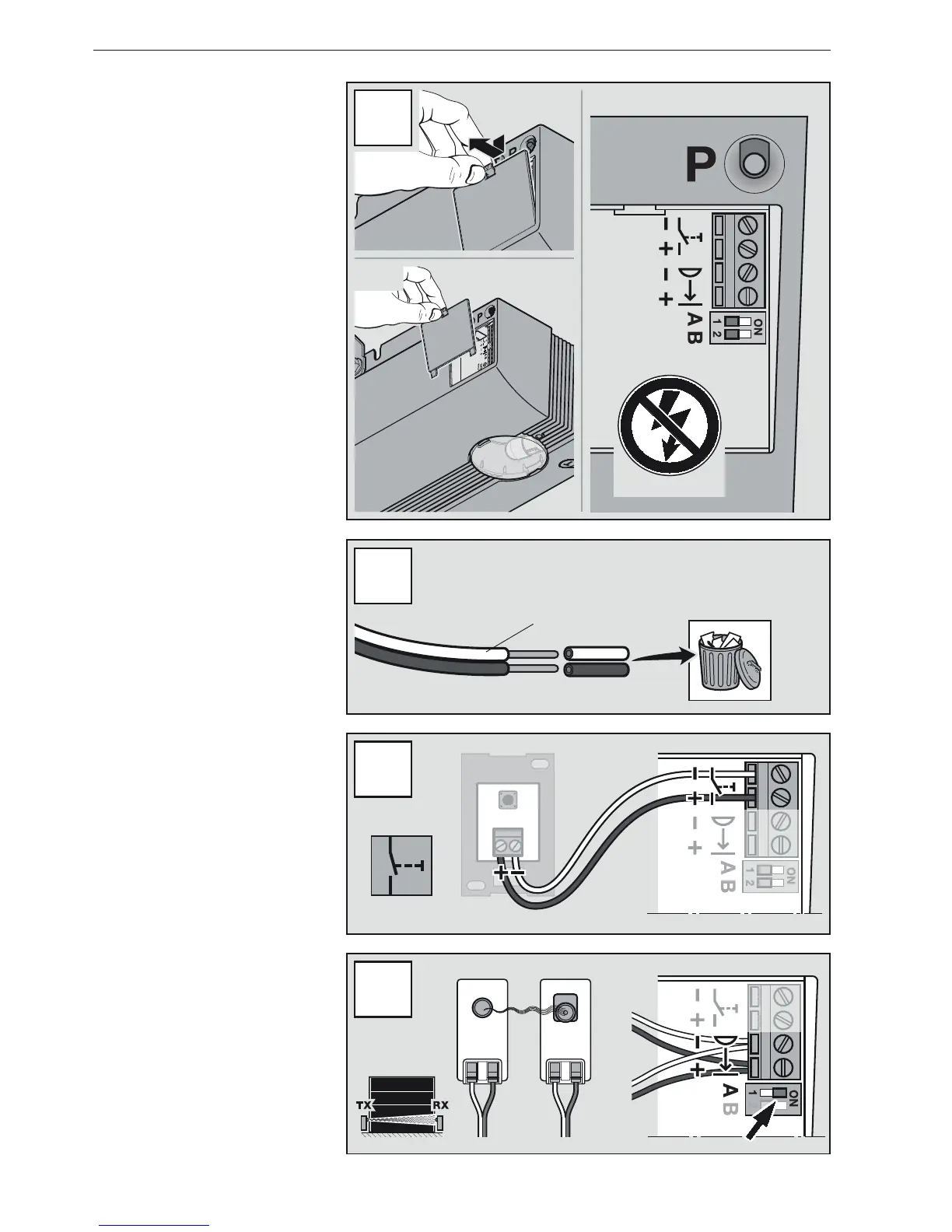

4.5.1 Externe schakelaars*
U kunt eén of meerdere schakelaars met
maakcontacten (potentiaalvrij) parallel
aansluiten (zie afbeelding13).
4.5.2 2 draads-fotocel*
▶
Zie afbeelding14
* Toebehoren is niet bij de
standaarduitrusting inbegrepen!
4.5 Collegamento di
componenti supplementari /
accessori
Tutti i morsetti sono assegnabili più
volte, tuttavia max. 1 × 1,5mm².
4.5.1 Tasto esterno*
Possono essere collegati in parallelo uno
o più tasti con contatti di chiusura (a
potenziale zero) (vedere fig.13).
4.5.2 Fotocellula a 2 fili*
▶
Vedere la figura14
* Gli accessori non sono compresi nella
fornitura standard!
4.5 Conectar componentes
adicionales / accesorios
Todos los bornes de conexión pueden
ocuparse de forma múltiple, aunque
máx. 1 × 1,5mm².
4.5.1 Pulsadores externos*
Puede conectar en paralelo uno o varios
pulsadores con contactos de cierre
(libres de potencial) (ver ilustr.13).
4.5.2 Célula fotoeléctrica bifilar*
▶
Ver ilustr.14
* Los complementos no están incluidos
en el equipamiento estándar.
