12
ON
12
ON
230-240 V
min. 1 × 0,5 mm
2
max. 1 × 1,5 mm
2
RX TX
11
12
13
14
RX
RX
TX
TX
11.1
4.5 Ligação dos componentes
adicionais / acessórios

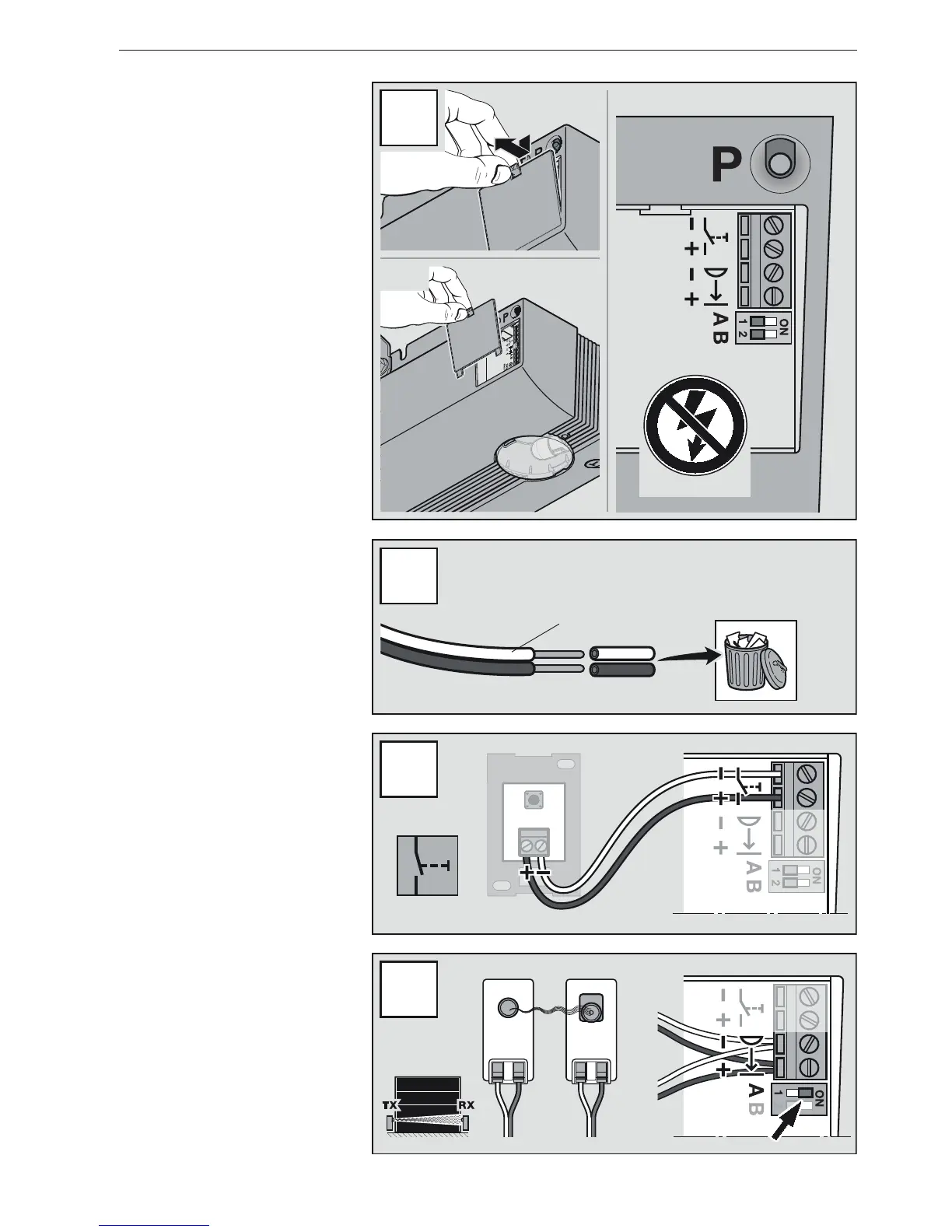

Todos os bornes de ligação podem ser
ocupados diversas vezes, no entanto
máx. 1 × 1,5mm².
4.5.1 Interruptores externos*
Um ou vários interruptores com
contactos de fecho (sempotência)
podem ser ligados paralelamente
(verilustração13).
4.5.2 Célula fotoelétrica com 2
fios*
▶
Ver ilustração14
* Os acessórios não estão incluídos no
equipamento standard!
4.5 Подключение
дополнительных
компонентов /
принадлежностей
Все клеммы могут использоваться
многократно, однако макс. 1 × 1,5 мм².
4.5.1 Внешние выключатели*
Вы можете параллельно подключить
один или несколько выключателей с
замыкающими контактами
(беспотенциальными) (см. рис. 13).
4.5.2 2-проводной световой
барьер*
▶
Cм. рис. 14
* Принадлежности не входят в
стандартный объем поставки!
