ProPuls 320C
Operating manual Page 66

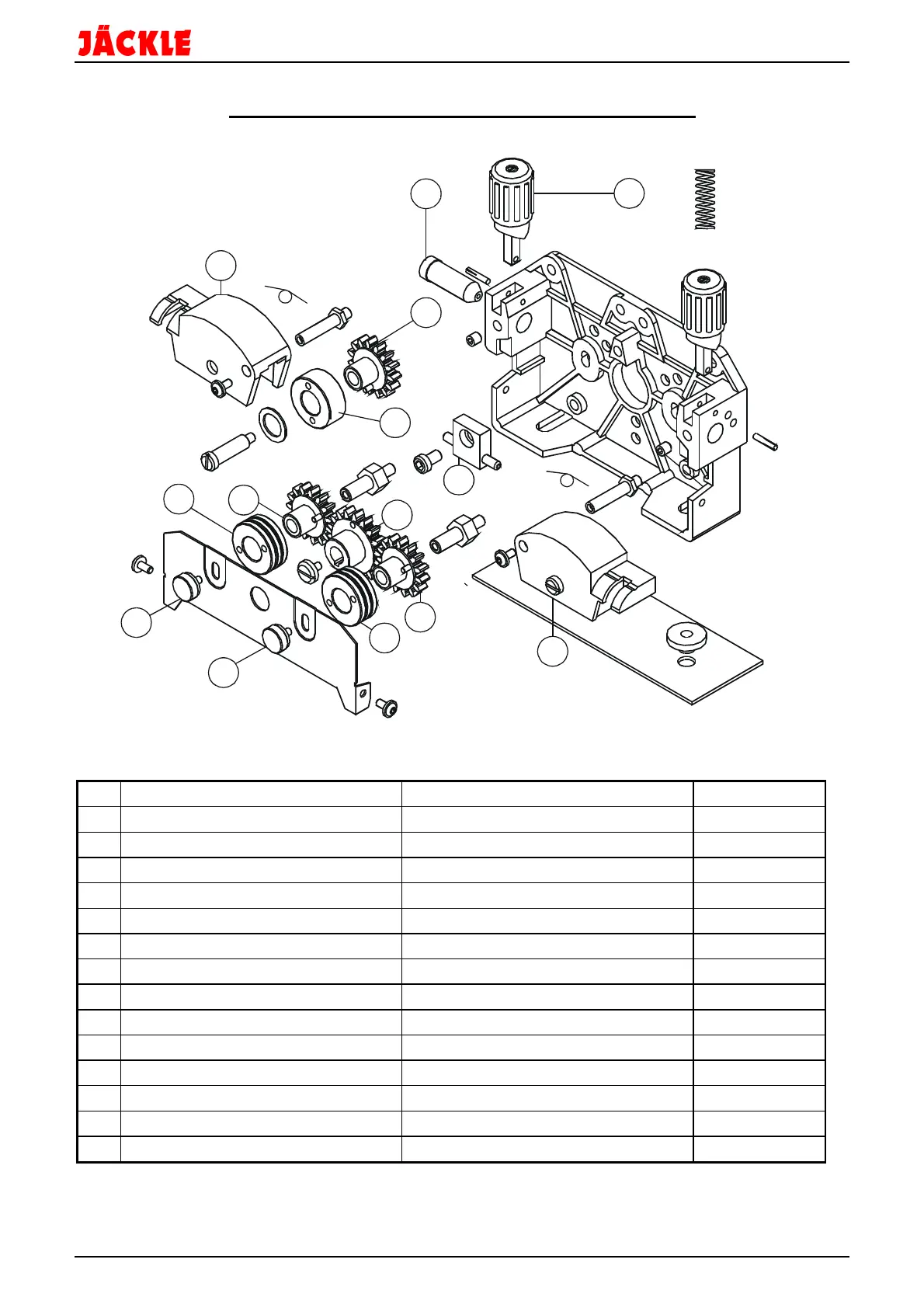

Ersatzteile / spare parts 4-Rollenantrieb 4-roller drive 42V
Pos Bezeichnung Designation
Nummer
1 Druckarm rechts komplett Pressure Arm right complete 455.042.203
2 Druckarm links komplett Pressure Arm left complete 455.042.204
3 Druckeinheit komplett Pressure Device complete 455.042.205
4 Vorschubritzel komplett 18 Zähne Geared Adapter complete 18 teeth 455.042.206
5 Befestigungsschraube Fixing Screw 455.042.005
6 Mittlere Drahtführung 0.8 – 1.6 mm Intermediate Guide Tube 0.8-1.6 mm 455.042.006
7 Drahteinlaufnippel Draht 0.8 – 1.6 mm Inlet Guide Tube Wire 0.8-1.6 mm 455.042.008
8 Antriebsritzel 15 Zähne Main Gear 15 teeth 455.042.036
9 Drahtvorschubrolle 0.8 / 1.0 für Stahl Wire feed roll 0,8/1,0 hard wire 455.037.001
9 Drahtvorschubrolle1.0 / 1.2 für Stahl Wire feed roll 1,0/1,2 hard wire 455.037.002
9 Drahtvorschubrolle 1.0 / 1.2 für Alu Wire feed roll 1,0/1,2 Alu wire 455.037.003
10 Druckritzel 37mm Geared pressure adapter 37mm 455.042.202
11 Gegendruckrolle 37 mm Back pressure roll 37 mm 455.037.008
2
7
3
9
4
5
5
9
4
8
6
10
1
11
