11
MP1516

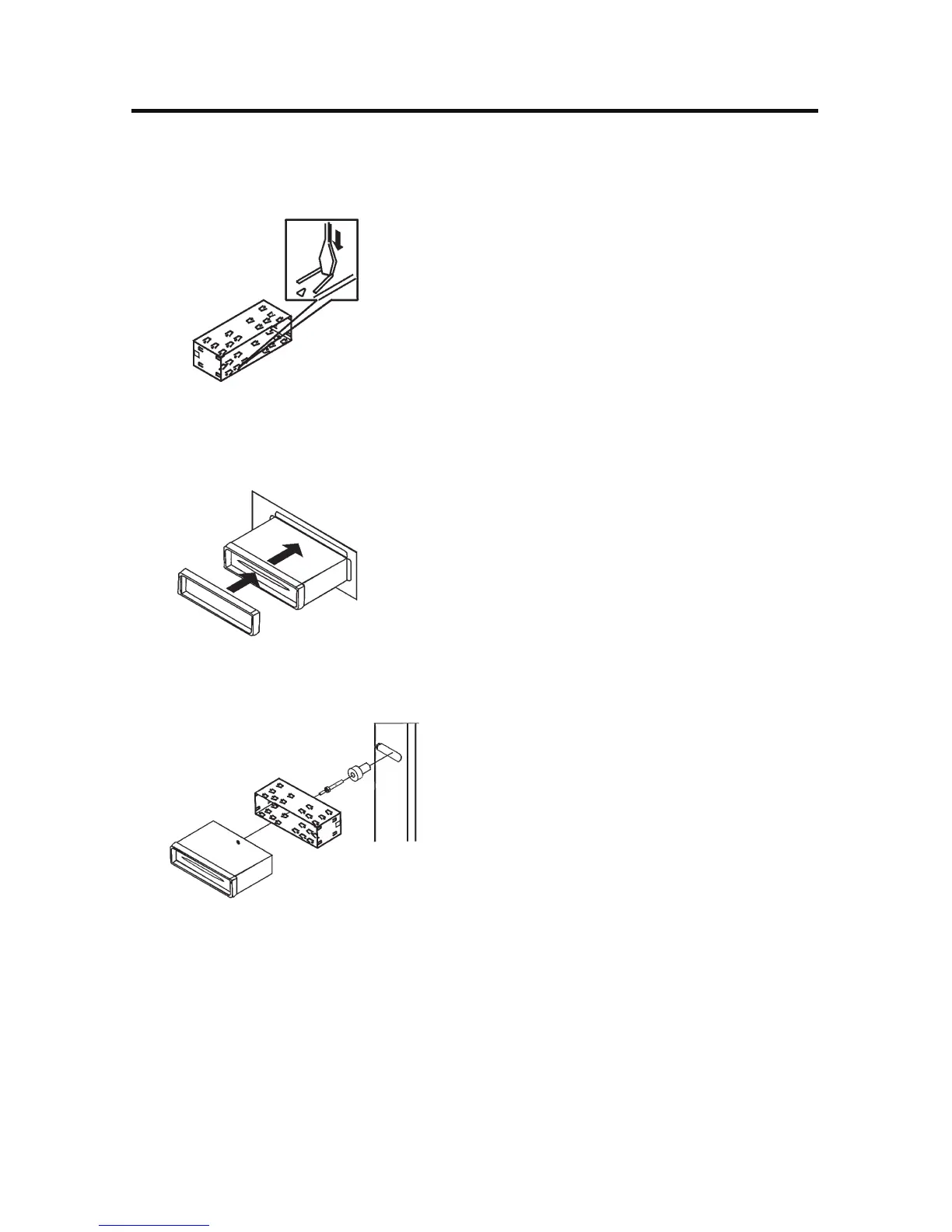

2. Doble las lengüetas sobre la manga de montaje para mantener la manga de
montaje rmemente en su lugar.
3. Una los cables provenientes de la unidad con los cables existentes.
Vea el diagrama de conexiones del cableado. Inserte la radio en la consola de
instrumentos. Luego coloque el marco embellecedor en el exterior de la radio.
4. Sostenga la radio usando la barra de acero y el perno de montaje trasero
suministrados. Consulte la lista de piezas.
Montaje del DIN desde la parte trasera (método B)
Este método de instalación usa los oricios de tornillos de los costados de la
unidad y los oricios del soporte de instalación existentes del vehículo. Esto es
solo como guía general, comuníquese con el fabricante del vehículo para obtener
instrucciones especícas.
NOTA: El marco embellecedor externo, el gancho y la manga de montaje no se usan
para esta instalación.
Pared cortafuego
Para sostener la unidad
