Precauciones de manipulación
1. No permita que el frente de la unidad se caiga al suelo.
2. No presione la pantalla o los botones de control al extraer o reinstalar el
frente.
3. No toque los contactos en el frente desmontable de la unidad o en el cuerpo
de la unidad principal. Puede tener como resultado un mal contacto eléctrico.
4. Si se adhiere suciedad o sustancias extrañas a los contactos, pueden
eliminarse con un paño limpio y seco.
5. No exponga el frente de la unidad a altas temperaturas o a la luz solar directa.
6. Mantenga cualquier agente volátil (por ejemplo, benceno, diluyente o
insecticidas) alejado de la supercie del frente de la unidad.
7. No intente desarmar el frente de la unidad.

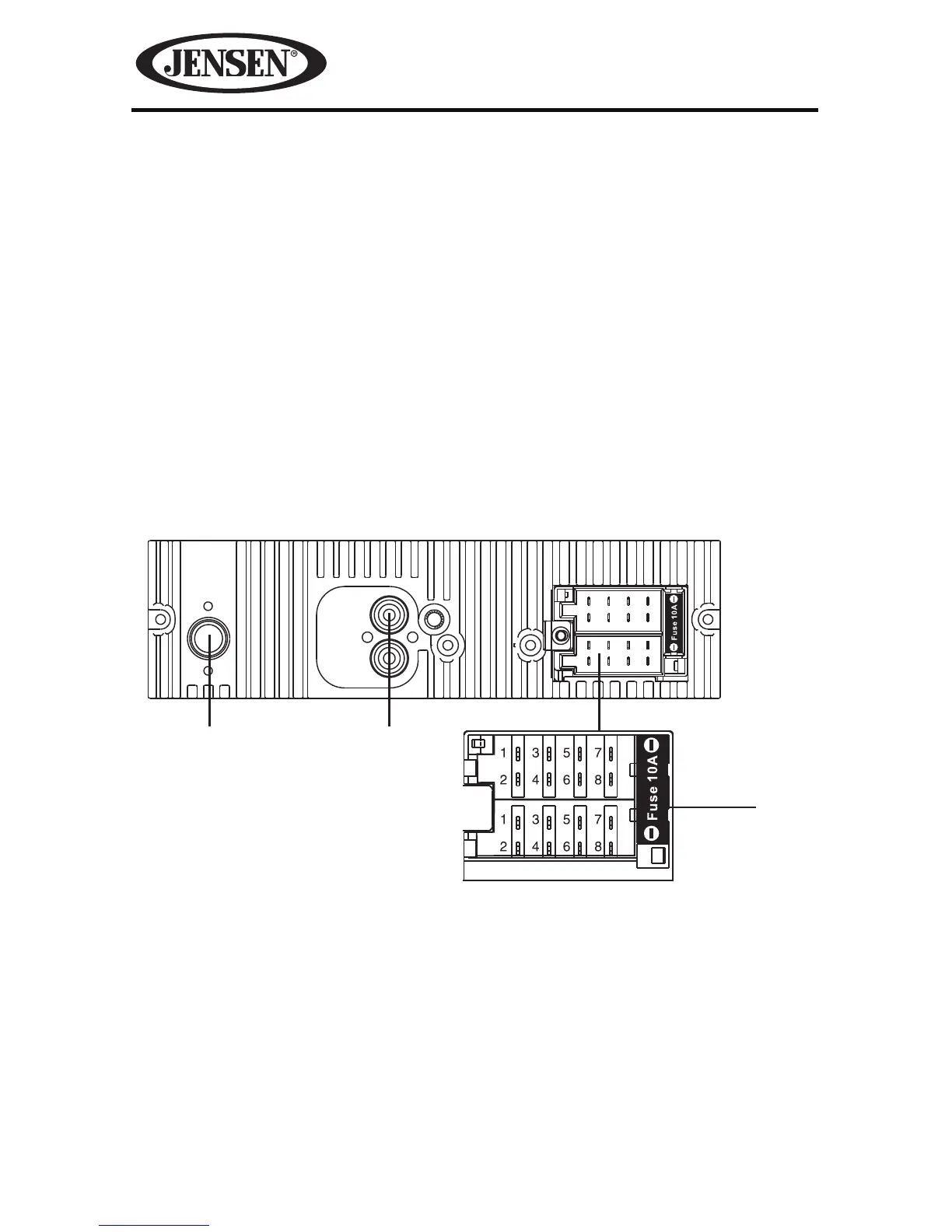

CONEXIONES DEL CABLEADO
SALIDA RCA
izq.=blanco
der.=rojo
Puerto de
la antena
Conector-ISO
Fusible 10 A
Connector A
1.
Altavoz derecho trasero (+) /Azul
2.
Altavoz derecho trasero (-) /Azul-blanco
3.
Altavoz derecho delantero (+) / Gris
4. Altavoz derecho delantero (-) / Gris-blanco
5.
Altavoz izquierdo delantero (+) / Verde
6. Altavoz izquierdo delantero (-) / Verde-blanco
7.
Altavoz izquierdo trasero (+) / Marrón
8.
Altavoz izquierdo trasero (-) / Marrón-blanco
Connector B
1. -
2. -
3. -
4. Batería 12 V (+) / Amarillo
5. Alimentación de antena / Azul
6. Luz del panel / Blanco
7. ACC+ / Rojo
8. Tierra / Negro
A
B
